Настройки виртуальных сетей

Сетевая подсистема хоста виртуализации построена на основе виртуальных коммутаторов. Виртуальный коммутатор представляет собой программный компонент, который управляет сетевым трафиком между виртуальными машинами, а также обеспечивает их взаимодействие с внешними физическими сетями.

Для подключения к виртуальному коммутатору используются логические группы портов, которые определяют параметры соединения. Существует два основных типа подключений:

• Группа портов виртуальных машин: Используется для предоставления сетевого подключения непосредственно виртуальным машинам. Данная группа портов функционирует как шаблон, который определяет сетевые политики, такие как идентификатор VLAN, для всех подключенных к ней ВМ.
• Внутренний виртуальный сетевой адаптер: Представляет собой сетевой интерфейс с собственным IP-адресом, предназначенный для служебного трафика самого хоста. Через такие адаптеры осуществляется доступ к интерфейсу управления, а также передача данных для систем хранения (iSCSI, NFS) и других инфраструктурных сервисов.

Связь виртуального коммутатора с физической сетью осуществляется через физические сетевые адаптеры. Для повышения отказоустойчивости и балансировки нагрузки несколько физических адаптеров могут быть объединены в логическую группу (агрегация каналов).

В последующих разделах данного руководства представлены инструкции по созданию и конфигурированию всех перечисленных компонентов.

Раздел Сеть представляет собой страницу управления всеми сетевыми подключениями хоста.

Включает в себя следующие страницы:

• Виртуальные коммутаторы;
• Адаптеры;
• Физические адаптеры.

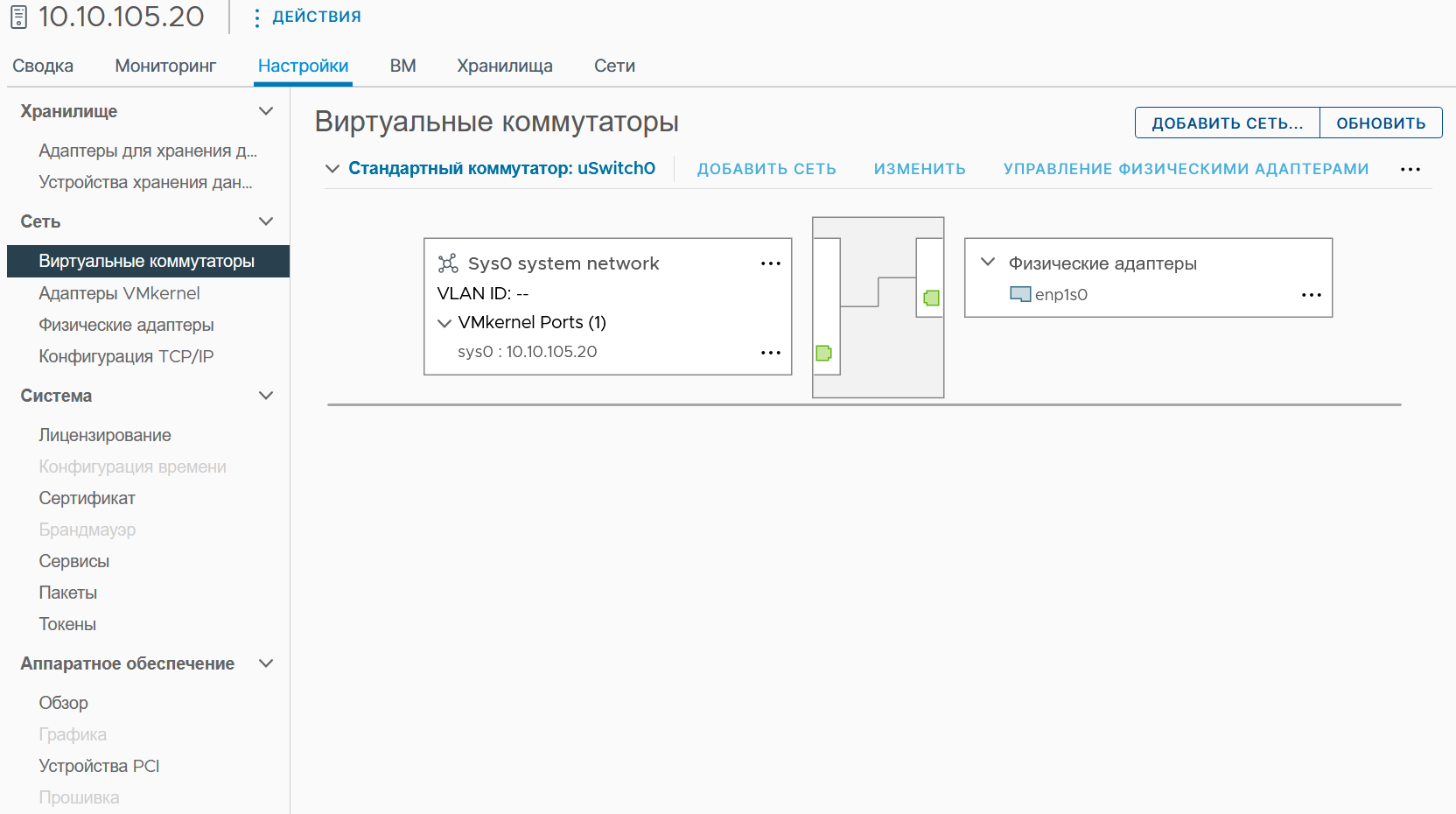

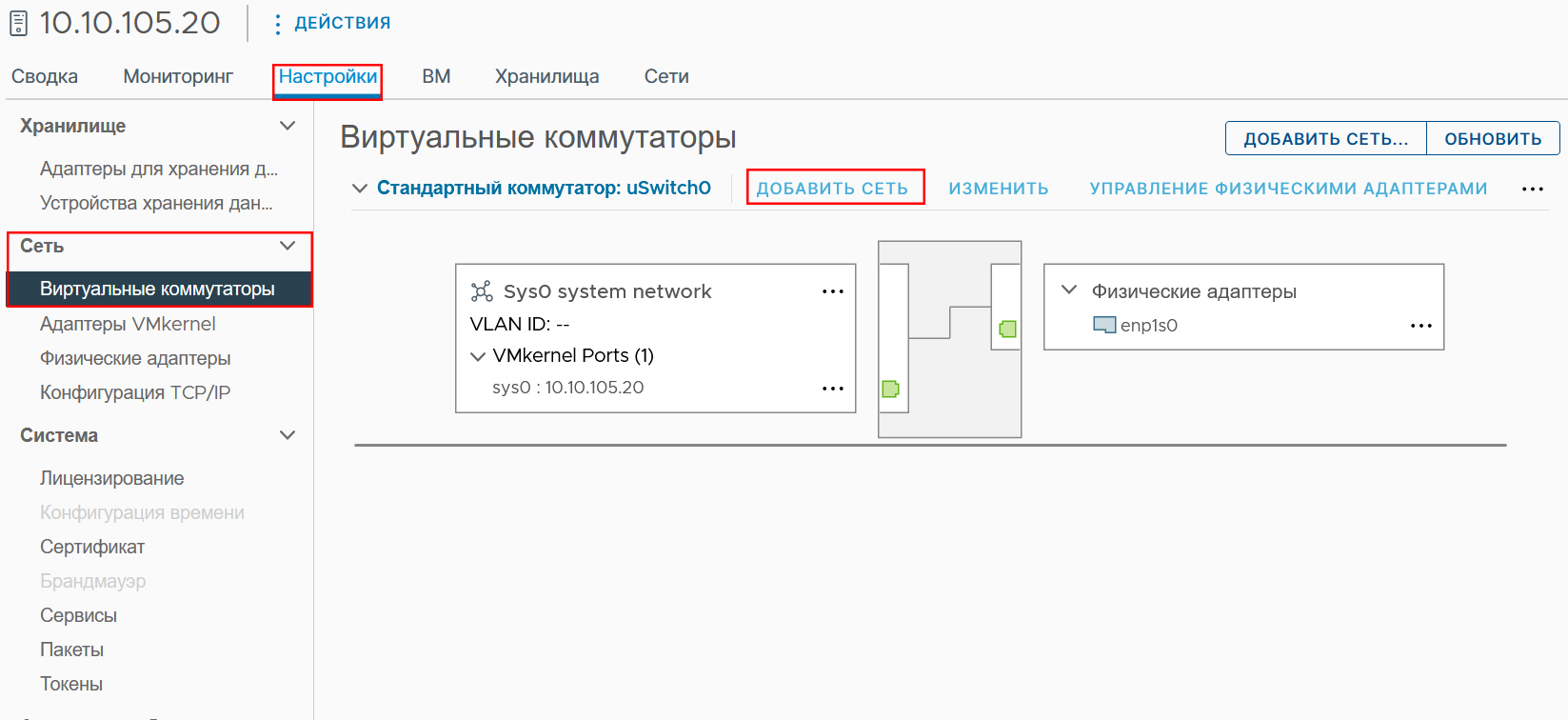

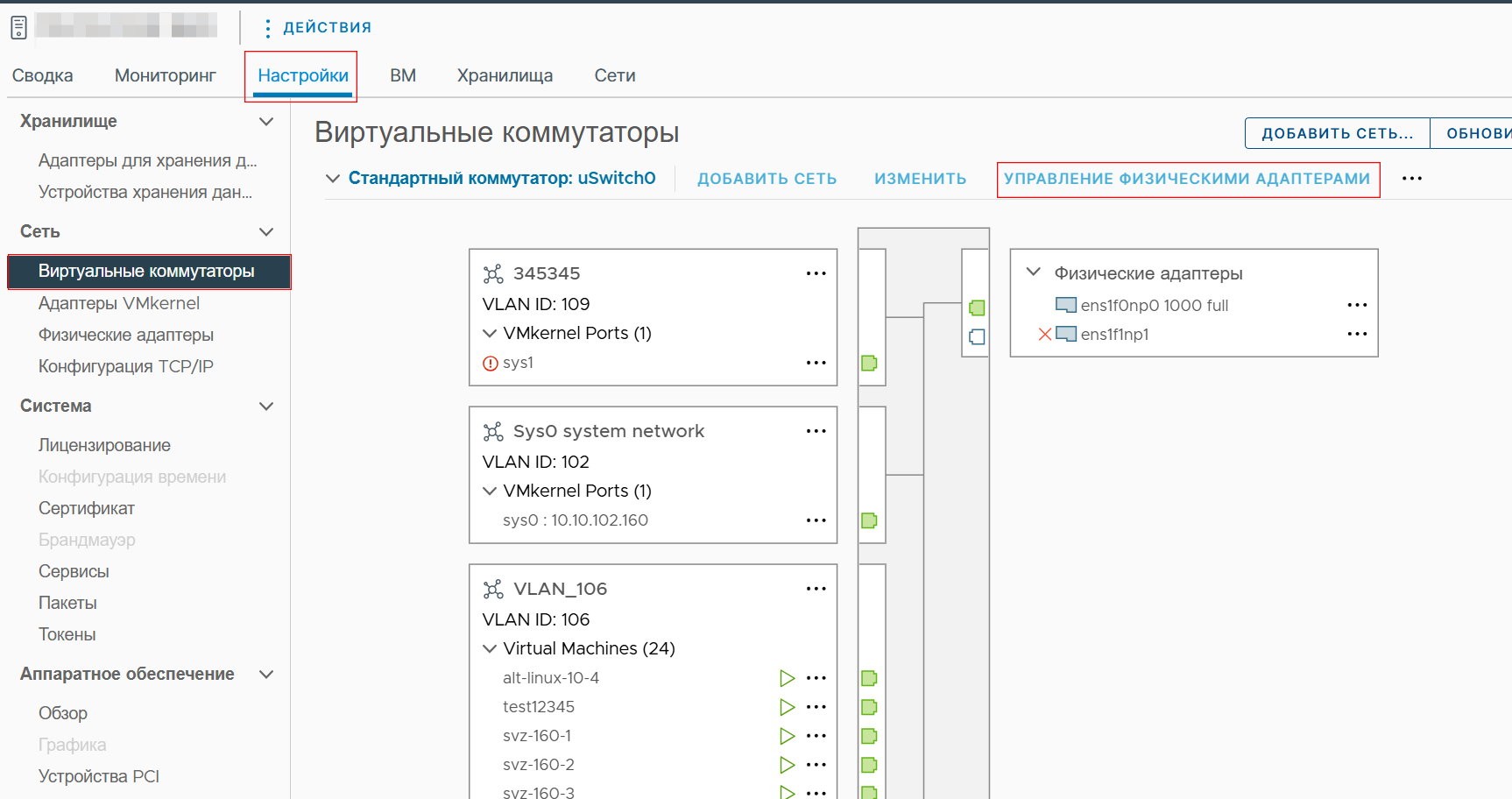

Вкладка Виртуальные коммутаторы демонстрирует все виртуальные сети и подключенные к ним виртуальные машины в виде изображения виртуального коммутатора хоста.

• Название текущего коммутатора отображается в верхней части;
• Слева показаны порты, связанные с системными или пользовательскими VLAN-сетями;
• Справа отображаются физические сетевые адаптеры, привязанные к коммутатору;
• Каждый блок виртуальной сети содержит список портов и привязанных виртуальных машин или интерфейсов.

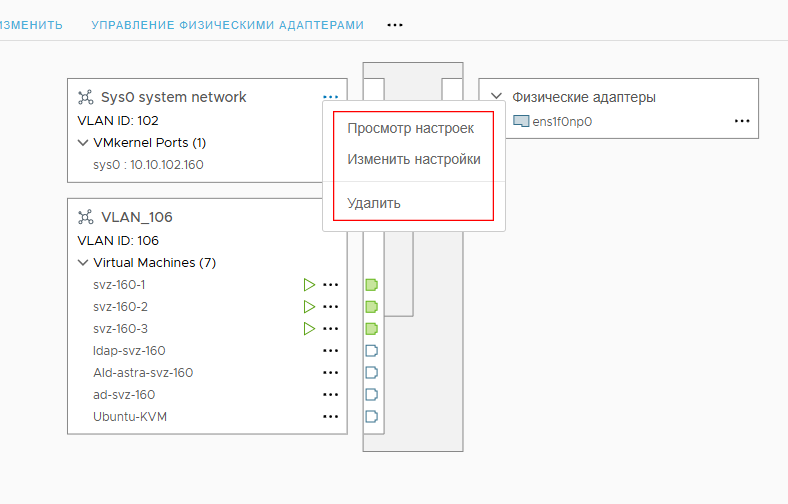

Элементы управления:

• Добавить сеть… – запускает мастер создания новой виртуальной сети;
• Обновить – перезапрашивает текущую схему подключений;
• Изменить – редактирует выбранный коммутатор;
• Управление физическими адаптерами – открывает интерфейс назначения физических интерфейсов коммутатору;
• ⋯ (троеточие) – открывает контекстное меню управления конкретным блоком или портом. Доступные действия:
  • Просмотр настроек;
  • Изменить настройки;
  • Удалить.

Изменение сетевых настроек описано ниже.

Добавление адаптера в существующий виртуальный коммутатор

1. Перейти в Настройки хоста -> раздел Сеть -> Виртуальные коммутаторы.
2. Откроется окно управления виртуальными коммутаторами хоста.
3. Выбрать существующий коммутатор (по умолчанию после установки - uSwitch0).
4. Нажать Добавить сеть.

5. Откроется окно создания новой сети.

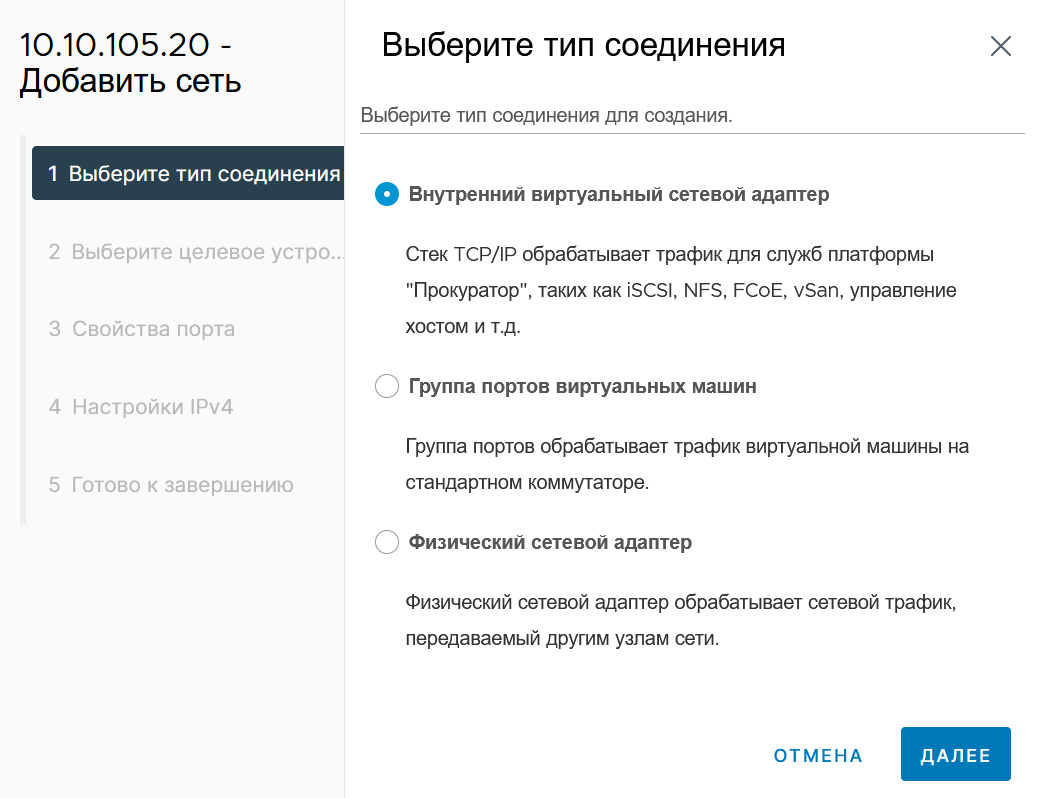

6. В шаге Тип соединения выбрать Внутренний виртуальный сетевой адаптер.

5. Нажать кнопку Далее.

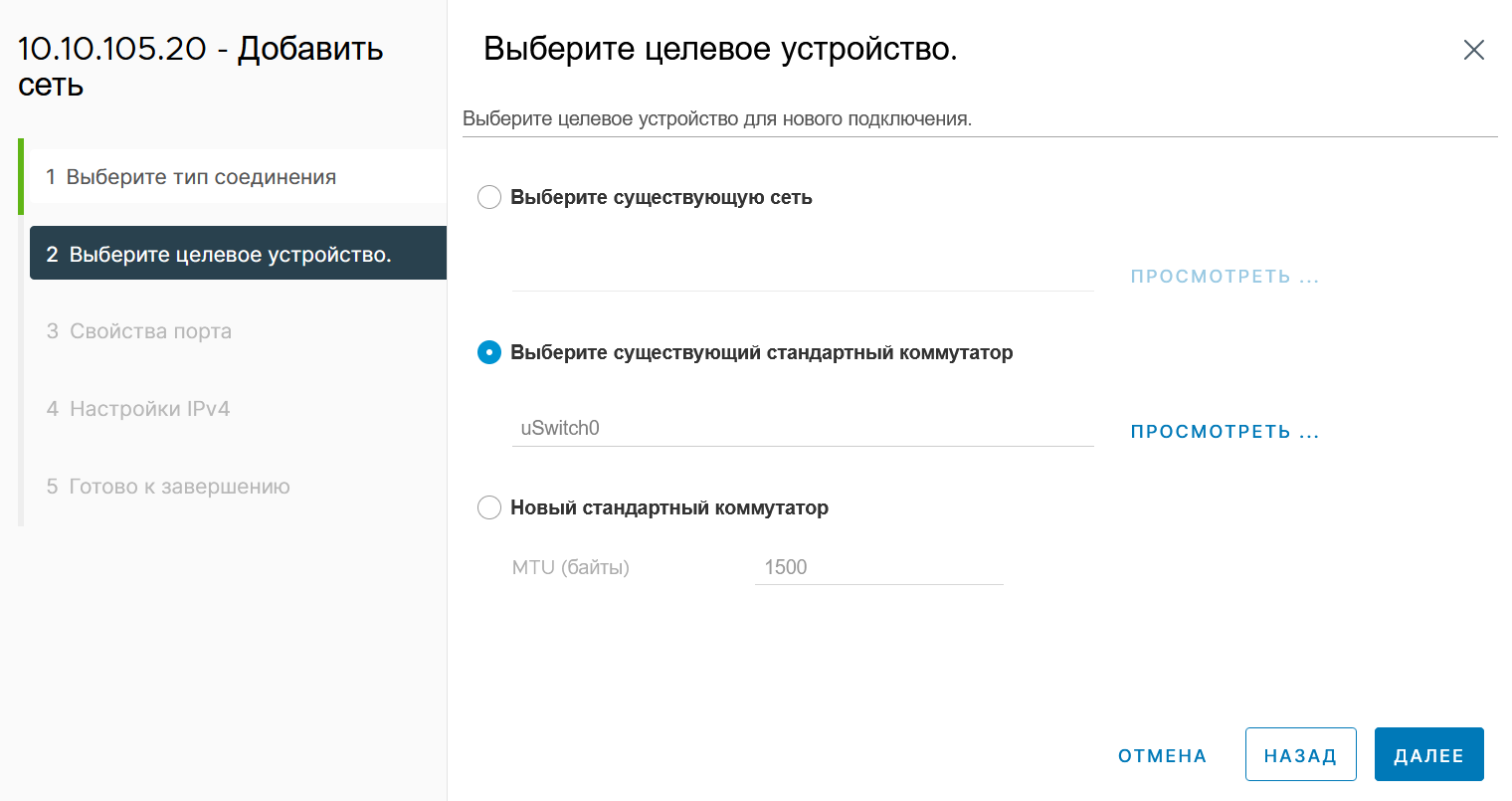

6. В шаге Выберите целевое устройство выбрать Существующий стандартный коммутатор.

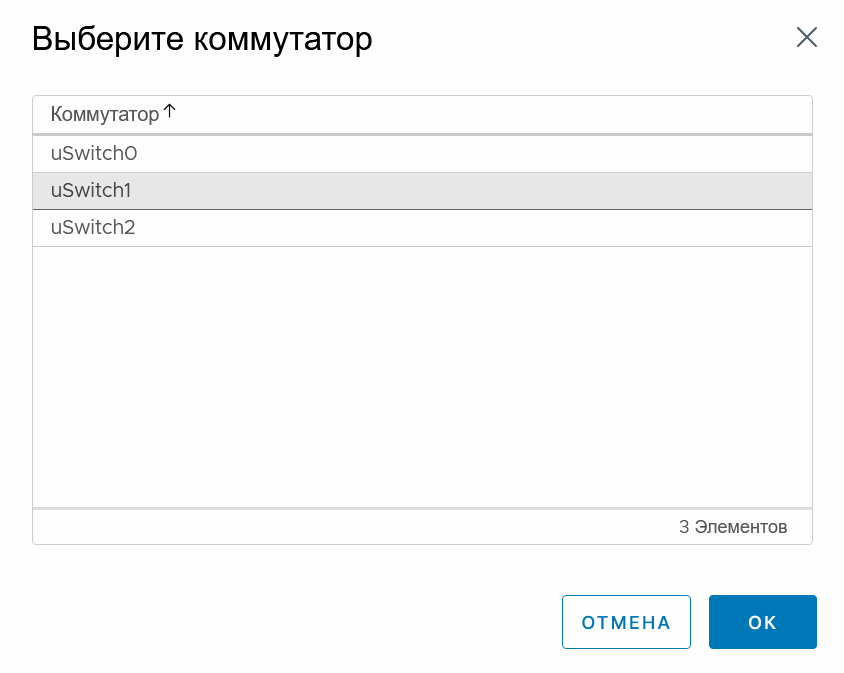

7. Убедиться в правильном выборе коммутатора, нажав кнопку Просмотреть…

8. Нажать кнопку ОК.

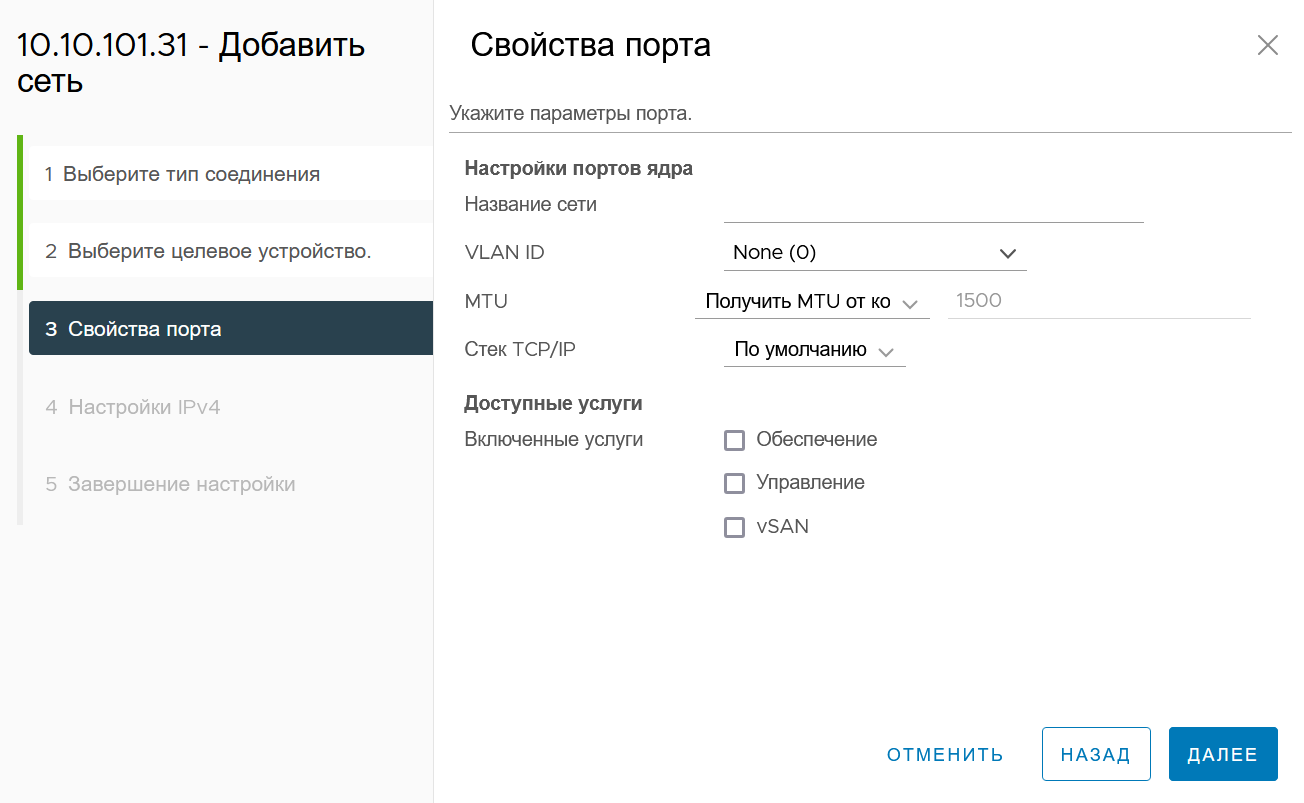

9. В шаге Свойства порта нужно указать:

• Наименование сети;
• VLAN ID — идентификатор виртуальной локальной сети (Virtual LAN). Используется для изоляции трафика между различными сетевыми сегментами. Значение VLAN ID должно соответствовать настройкам сетевого оборудования;
• MTU (Maximum Transmission Unit) — максимальный размер пакета данных, который может быть передан по сети без фрагментации. Обычно устанавливается значение 1500 байт, если иное не требуется политикой сети;
• Стек TCP/IP — набор сетевых протоколов, определяющих способ взаимодействия узлов в сети. При создании адаптера можно выбрать, какие стеки будут активны (IPv4, IPv6 или оба).

10. Нажать кнопку Далее.

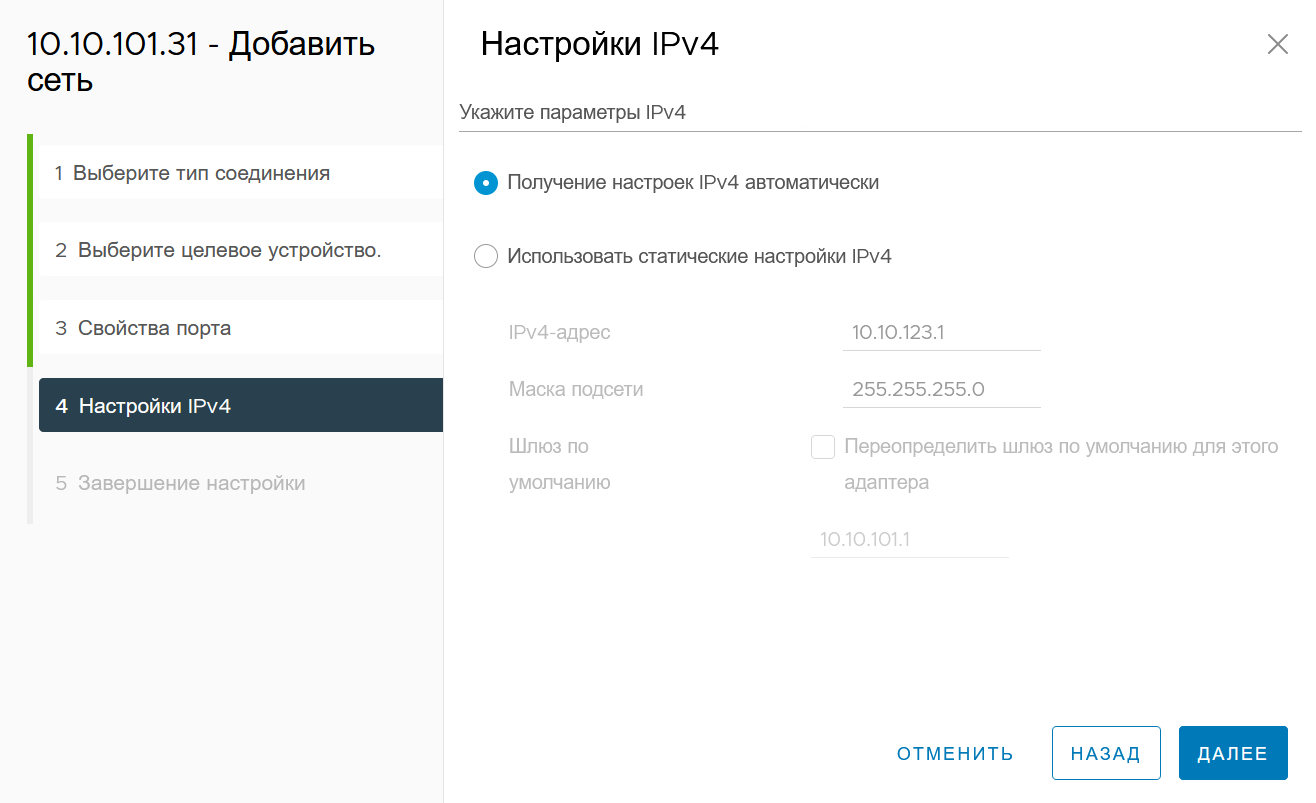

11. В шаге Настройки IPv4 настроить IPv4: автоматическое получение настроек, либо использование статических настроек.

12. Нажать кнопку Далее.
13. В шаге Завершение настройки проверить выбранные параметры.
14. Нажать кнопку Готово.

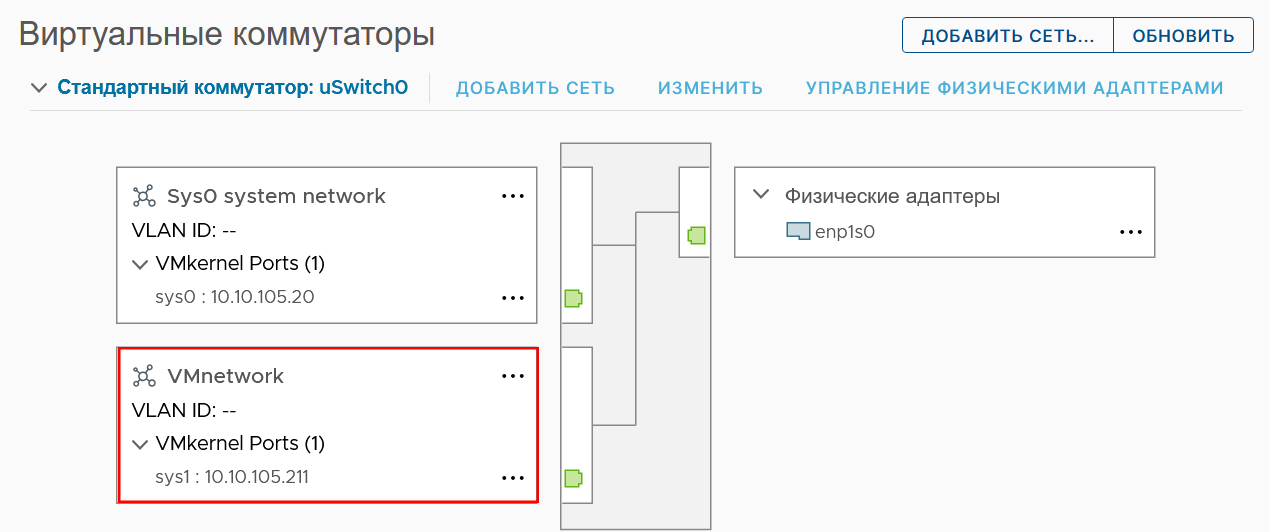

15. Внутренний виртуальный сетевой адаптер добавлен к существующему коммутатору.

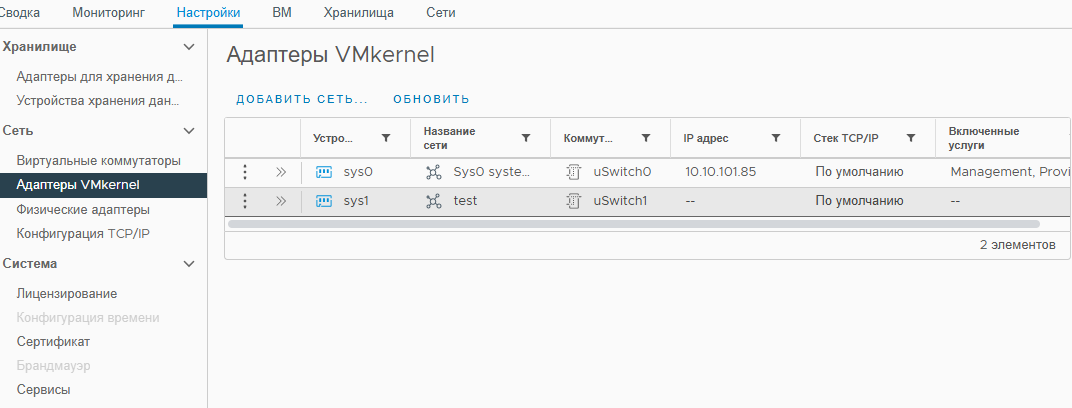

Список адаптеров также доступен на странице Адаптеры VMkernel.

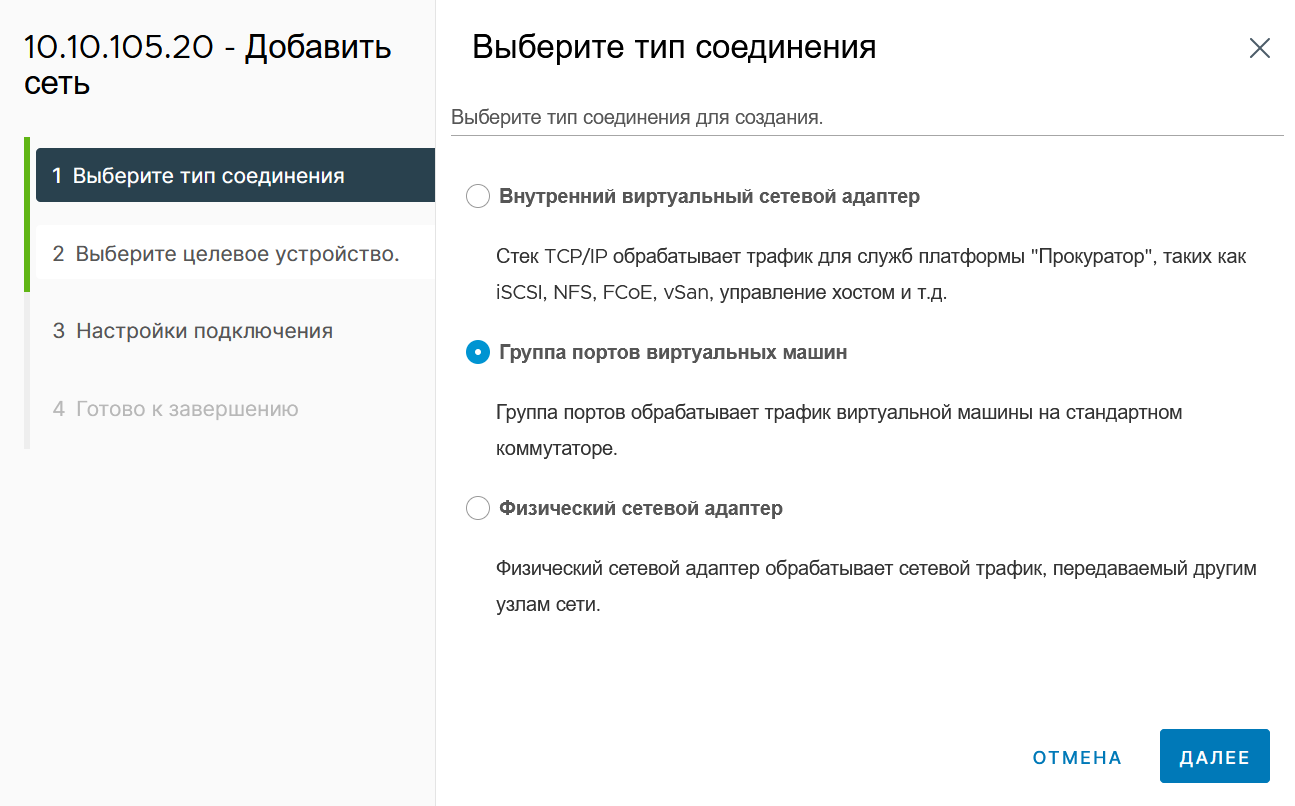

Создание группы портов на существующем коммутаторе

1. Перейти в Настройки хоста -> раздел Сеть -> Виртуальные коммутаторы.
2. Откроется окно управления виртуальными коммутаторами хоста.
3. Выбрать существующий коммутатор (по умолчанию после установки - uSwitch0).
4. Нажать Добавить сеть.

5. Откроется окно создания новой сети.
6. В шаге Тип соединения выбрать Группа портов виртуальных машин.

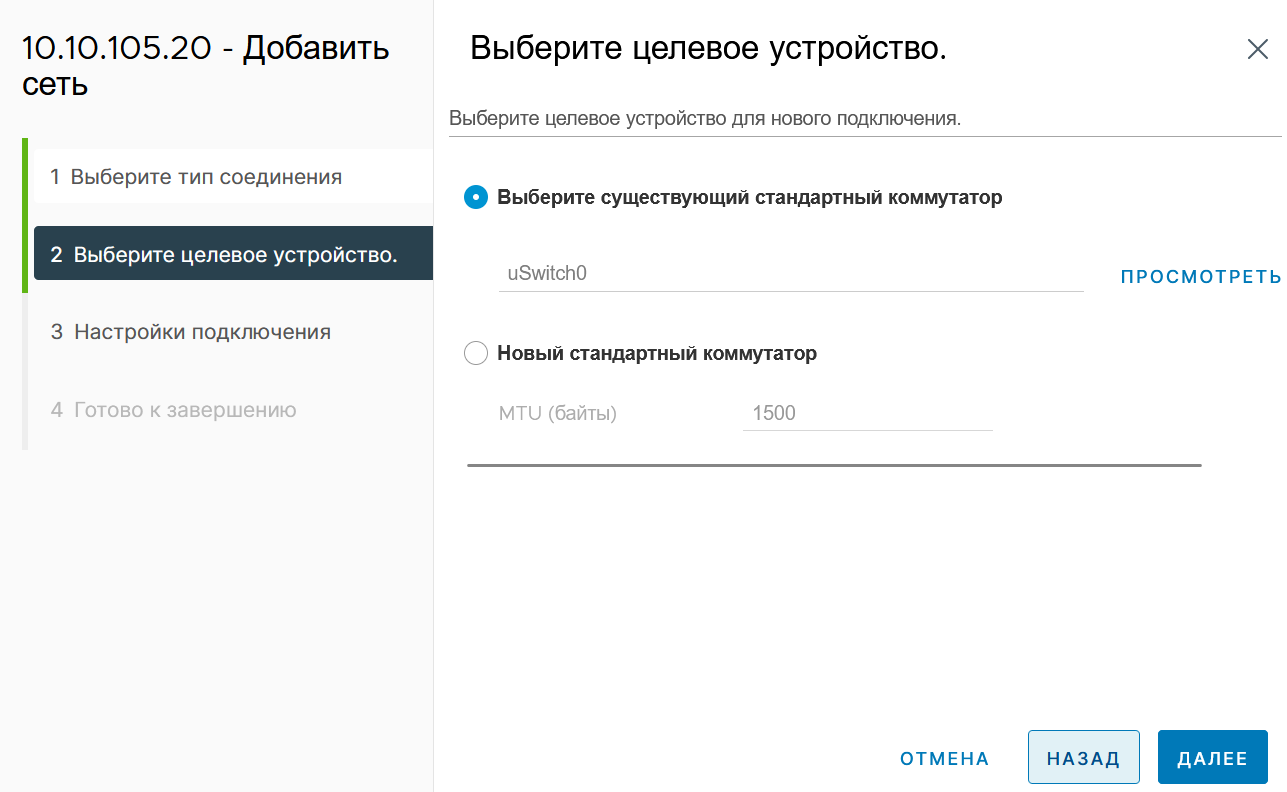

7. В шаге Выберите целевое устройство выбрать Существующий стандартный коммутатор.

8. Убедиться в правильном выборе коммутатора, нажав кнопку Просмотреть…

8. Выбрать коммутатор, нажать кнопку ОК.

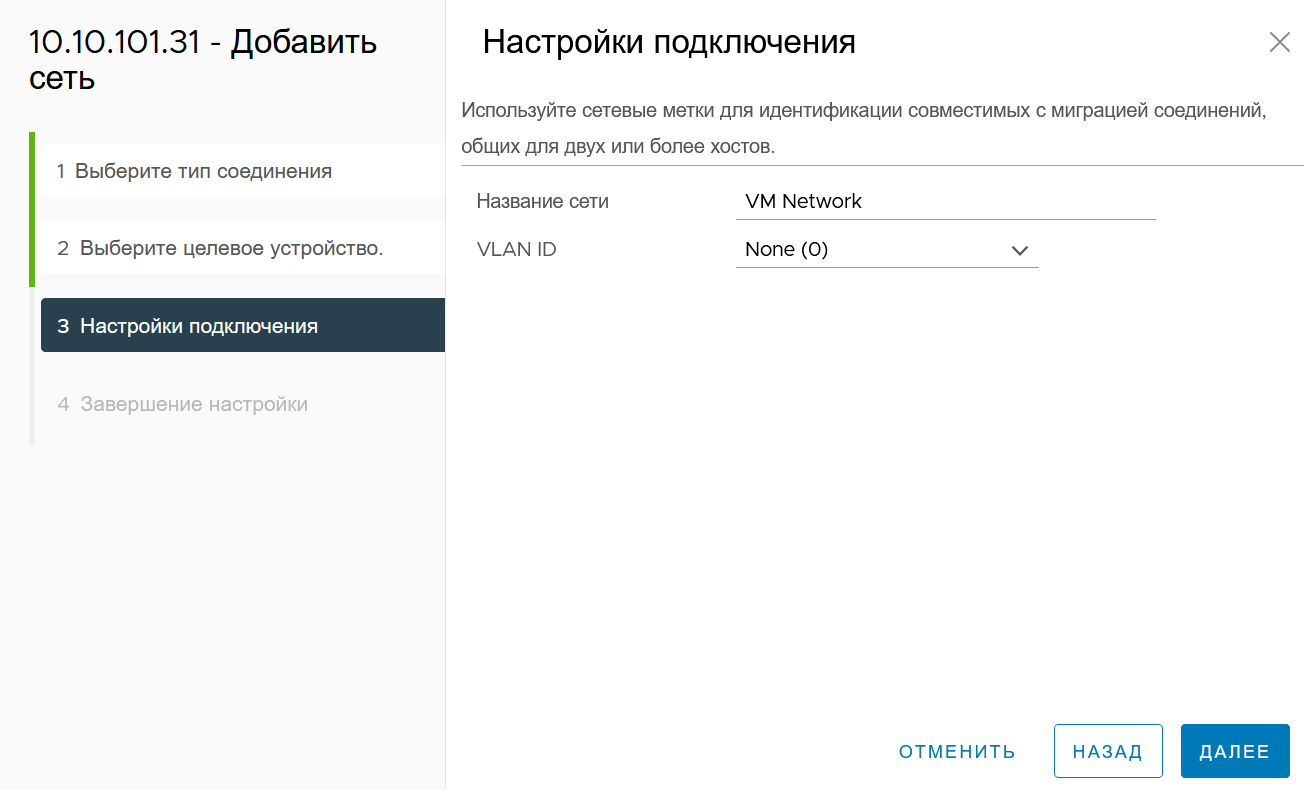

9. В шаге Настройка подключения:

• Ввести имя сети;
• Определить VLAN ID.

10. В шаге Завершение настройки проверить выбранные параметры.

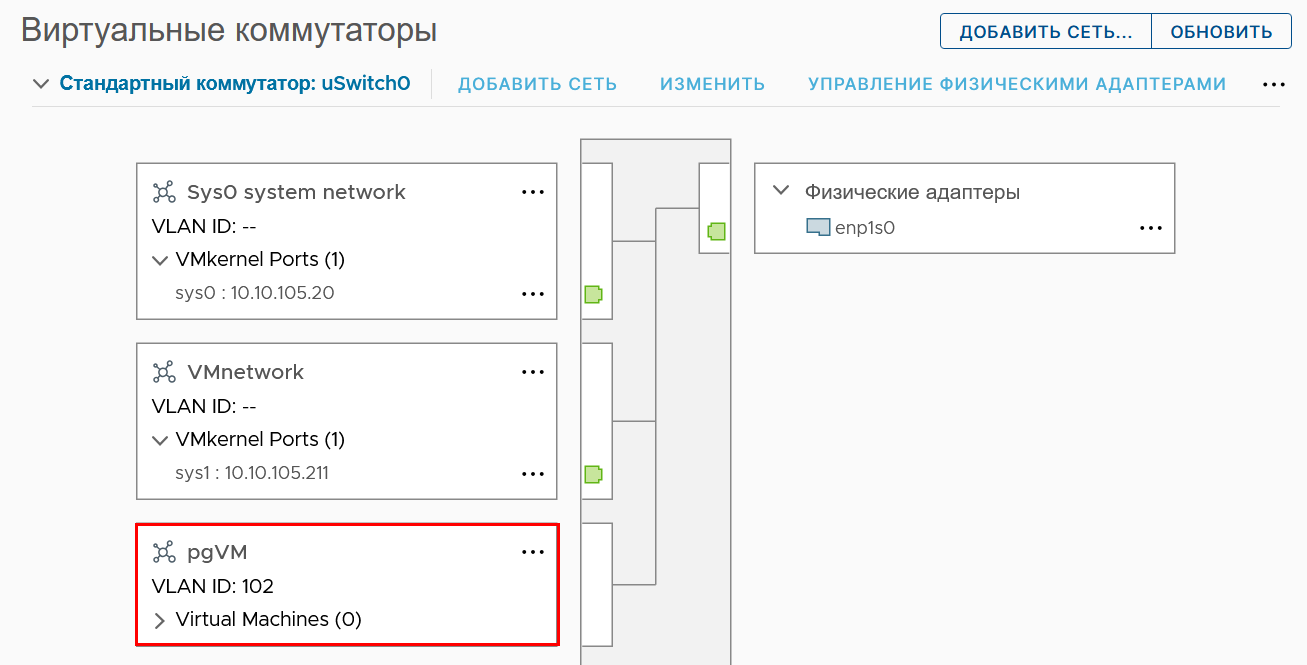

11. Группа портов виртуальных машин была создана.

Добавление физического адаптера к существующему коммутатору

1. Перейти в Настройки хоста -> раздел Сеть -> Виртуальные коммутаторы.
2. Откроется окно управления виртуальными коммутаторами хоста.
3. Выбрать существующий коммутатор (по умолчанию после установки - uSwitch0).
4. Нажать Добавить сеть.

5. Откроется окно создания новой сети.

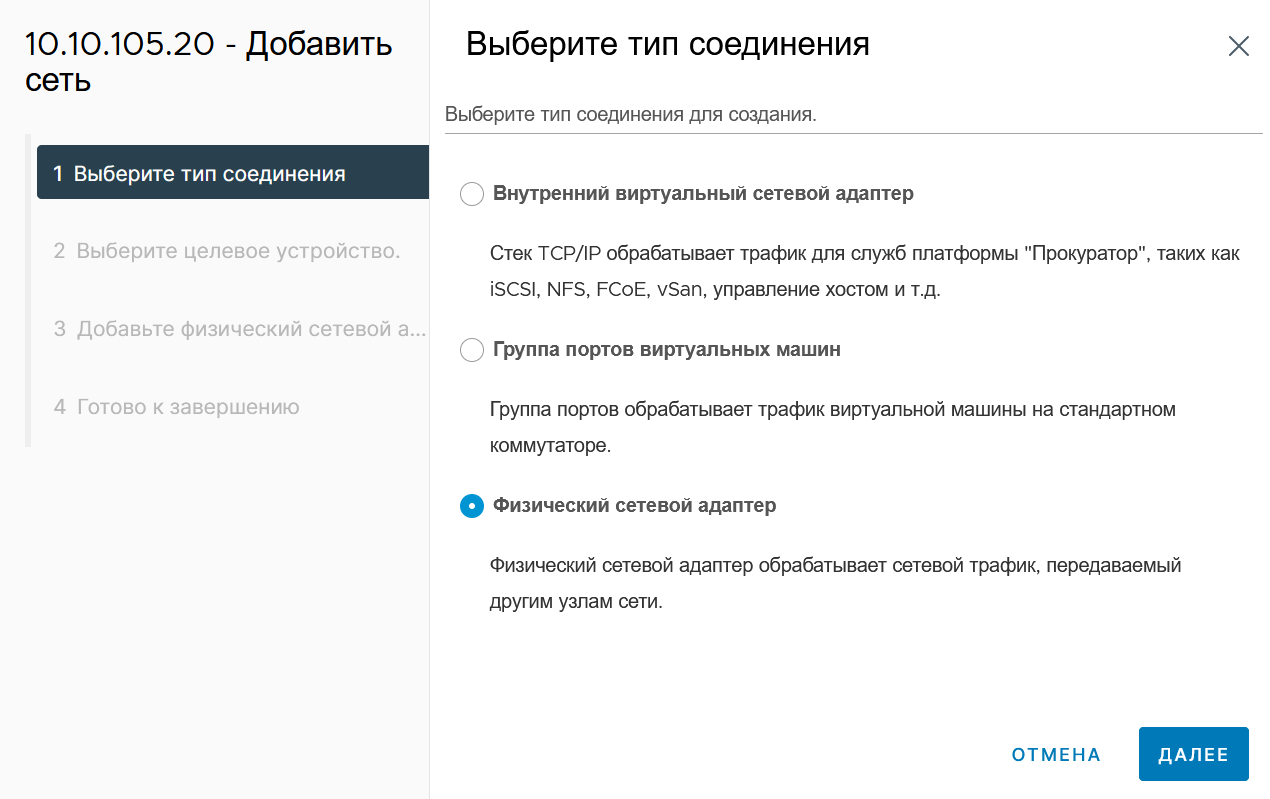

6. В шаге Тип соединения выбрать Физический сетевой адаптер.

5. В шаге Выберите целевое устройство выбрать Существующий коммутатор.
6. Убедиться в правильном выборе коммутатора, нажав кнопку Просмотреть…

7. Выбрать коммутатор, нажать кнопку ОК
8. В шаге Добавление физического сетевого адаптера нажать на кнопку в виде плюса.

9. Выбрать из списка физический адаптер.

10. Нажать кнопку Далее.
11. В шаге Завершение настройки проверить выбранные параметры.
12. Физический адаптер был добавлен к существующему коммутатору.ъ

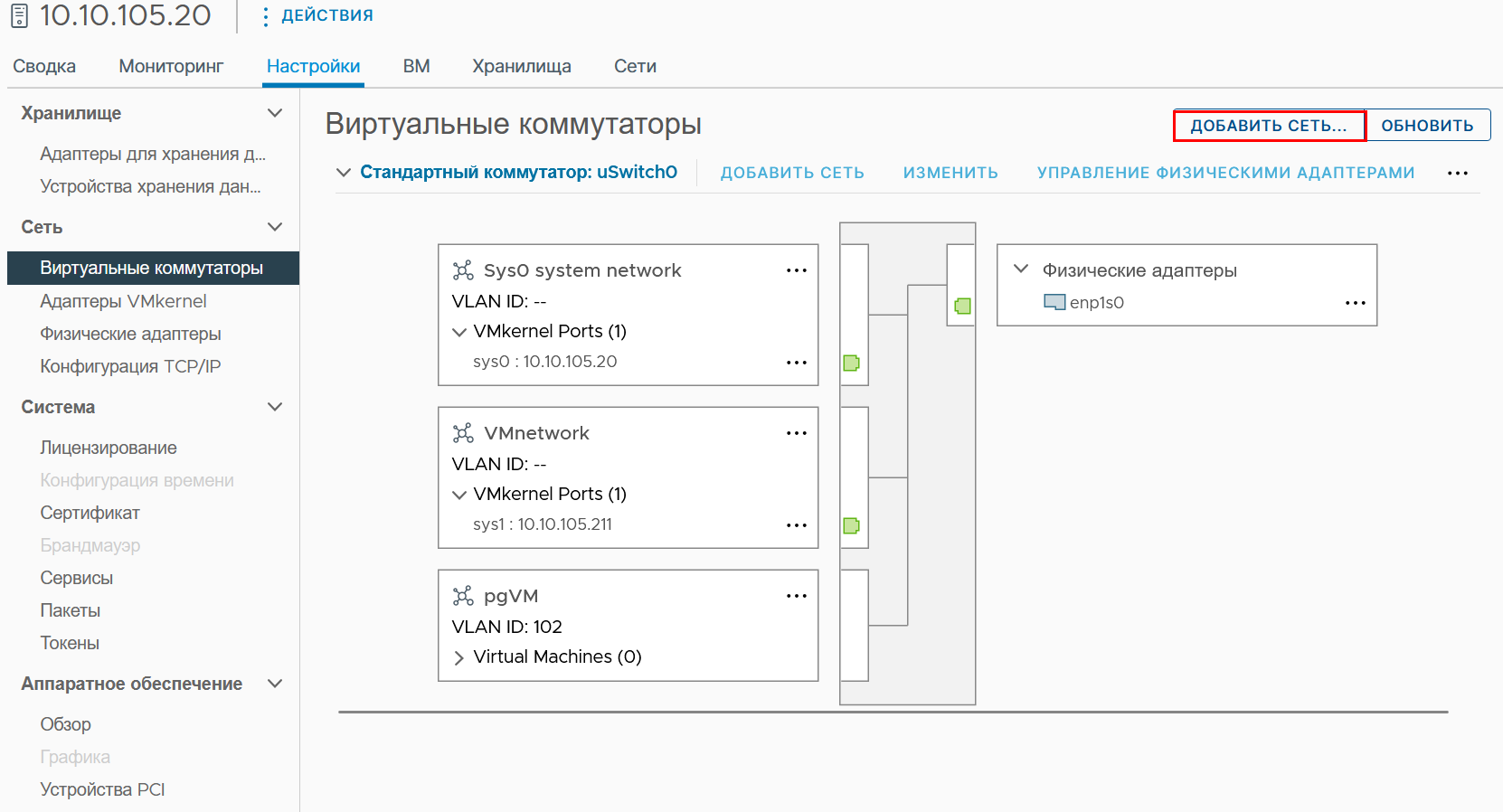

Создание нового коммутатора и подключение к нему физического адаптера

1. Перейти в Настройки хоста -> раздел Сеть -> Виртуальные коммутаторы.

2. Откроется окно управления виртуальными коммутаторами хоста.

3. Нажать Добавить сеть.

5. Откроется окно создания новой сети.
6. В шаге Тип соединения выбрать Физический сетевой адаптер.

5. В шаге Выберите целевое устройство выбрать Новый стандартный коммутатор.

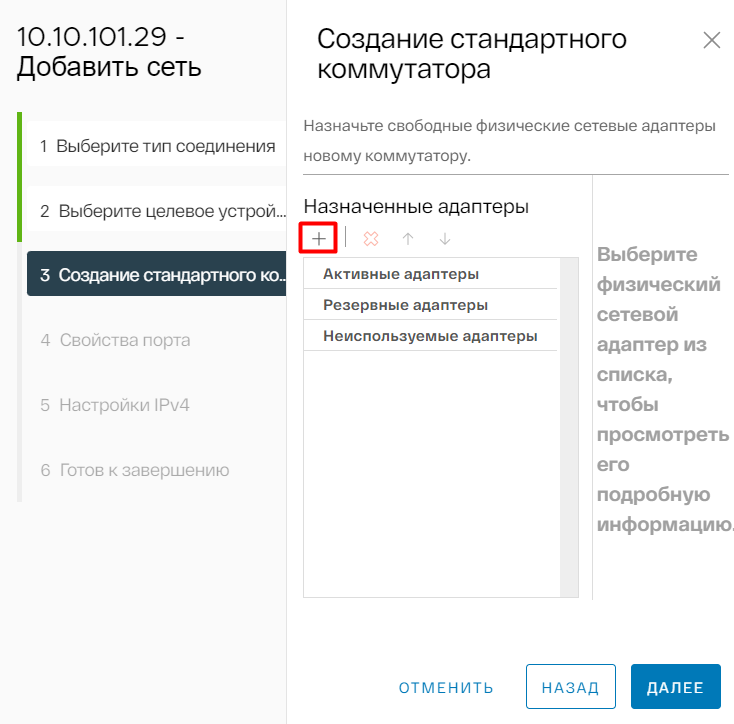

6. В шаге Создание стандартного коммутатора нажать на кнопку в виде плюса.

4. Выбрать из списка физический адаптер.

5. Нажать кнопку Далее.

6. В шаге Завершение настройки проверить выбранные параметры.

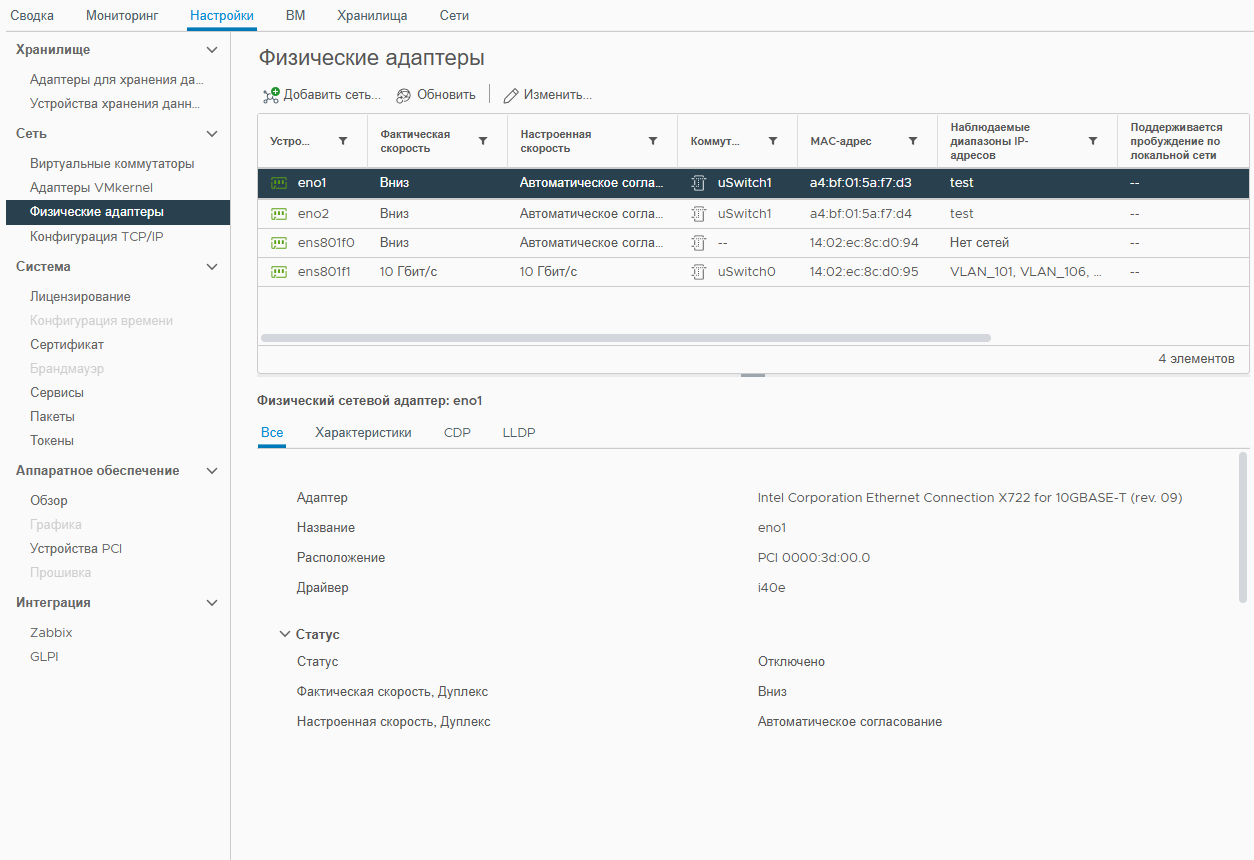

Список присоединенных физических адаптеров доступен также на странице Физические адаптеры.

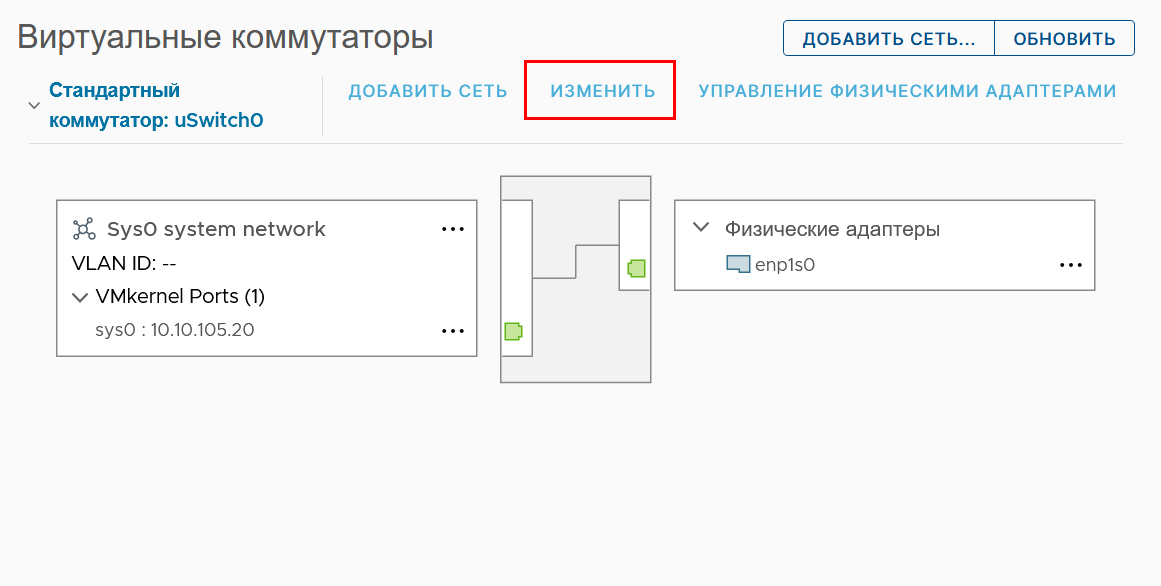

Изменение настроек коммутатора

Для изменения настроек виртуального коммутатора необходимо:

1. Перейти в раздел Настройки хоста -> Виртуальные коммутаторы.
2. Нажать кнопку Изменить.

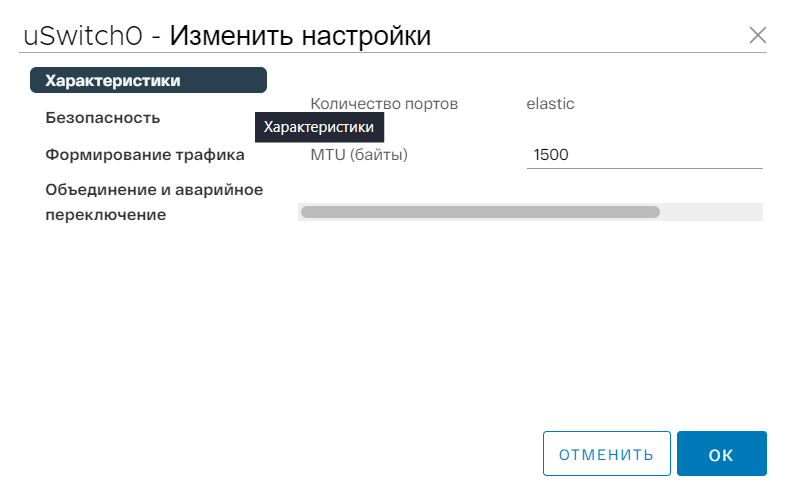

3. Откроется окно изменения настроек коммутатора.

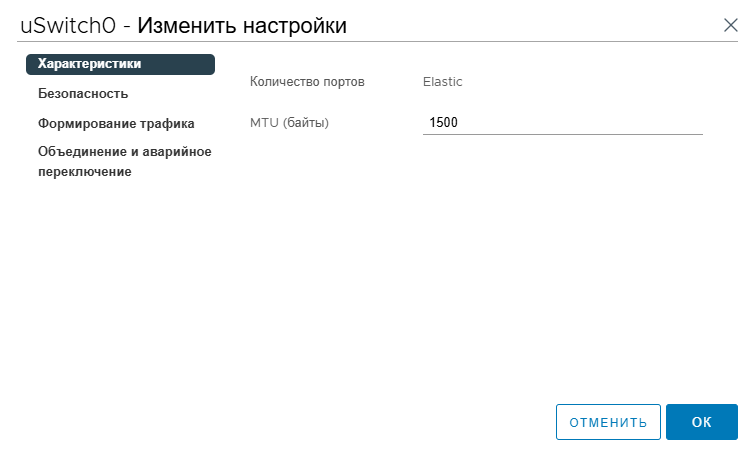

4. На вкладке Характеристики можно изменить MTU.

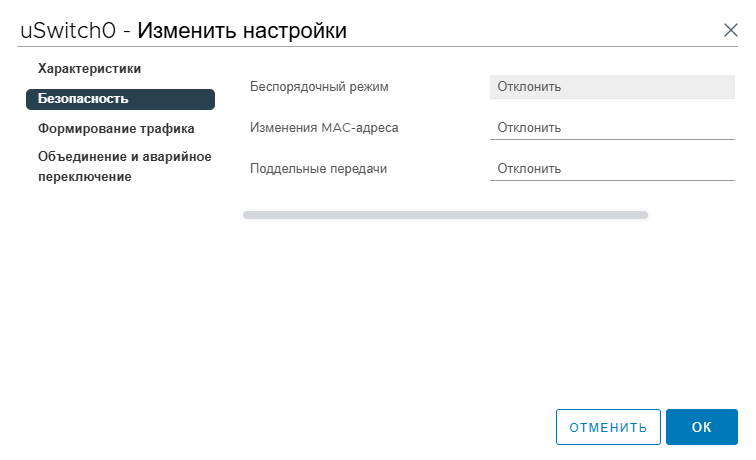

5. На вкладке Безопасность можно управлять параметрами безопасности:

• Включение / отключение Promiscuos mode (“неразборчивый” режим) - возможность виртуальных портов коммутатора принимать все пакеты, независимо от MAC-адреса назначения.
• Разрешить изменения MAC-адреса внутри гостевой ОС виртуальной машины. Данная опция разрешает виртуальной машине с измененным MAC-адресом принимать фреймы на данный измененный MAC-адрес назначения. Эта политика безопасности влияет на входящий трафик, принимаемый виртуальной машиной;
• Forged transmits (поддельные передачи) разрешает виртуальной машине с измененным MAC-адресом передавать данные от данного измененного MAC-адреса источника. Эта политика безопасности влияет на исходящий трафик, генерируемый виртуальной машиной (от виртуального сетевого адаптера виртуальной машины, подключенной к виртуальному коммутатору).

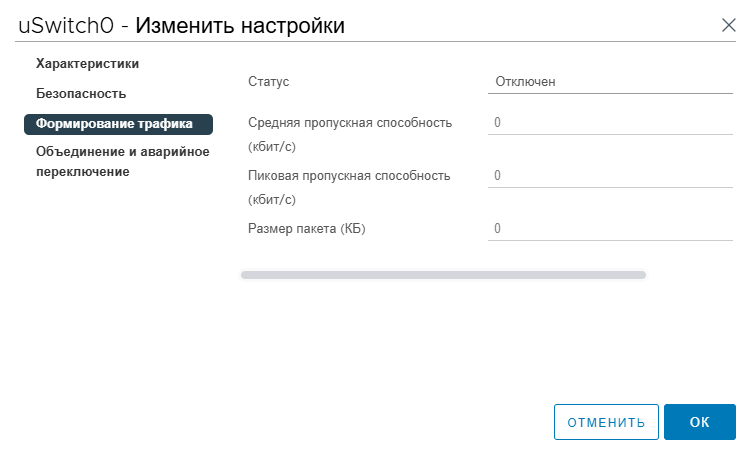

6. В шаге Формирование трафика (traffic shaping) можно задать включение или отключение ограничения скорости трафика. В случае, если ограничение скорости трафика включено, необходимо заполнить следующие поля:

• Среднюю пропускную способность (кбит/с);
• Пиковую пропускную способность (кбит/с);
• Размер пакета (КБайт).

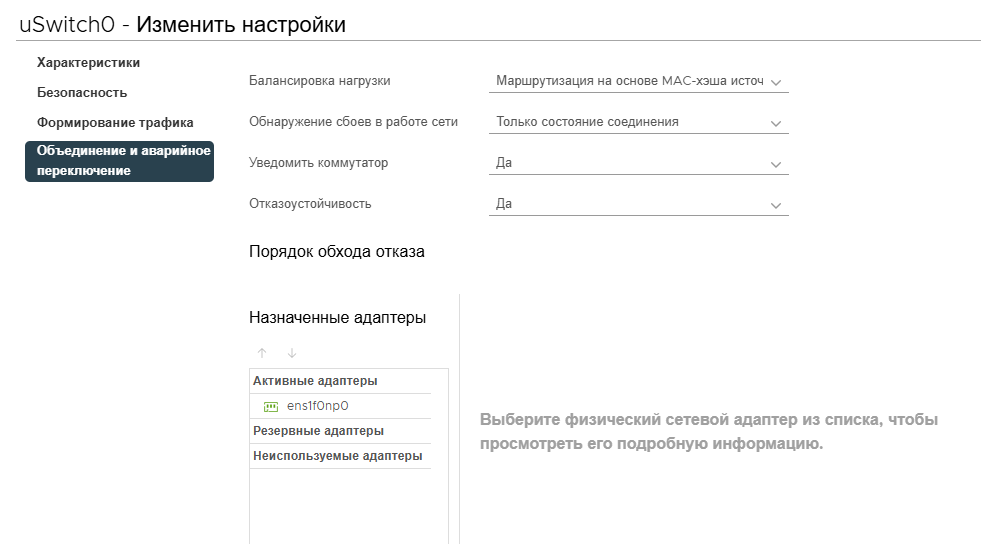

7. В шаге Объединение и аварийное переключение представлены настройки виртуального коммутатора в случае аварийных ситуаций. Можно настроить следующие параметры:

• Балансировку нагрузки - балансировка на основе хэша IP, хэша MAC источника, или использовать явный порядок аварийного переключения.
• Критерий обнаружения сбоя в работе сети;
• Уведомить коммутатор - уведомление физического коммутатора о переключении ВМ на другой физический адаптер;
• Вернуть подключение ВМ на первоначальный физический адаптер в случае его восстановления;
• Порядок аварийного переключения - выбор активных и резервных физических адаптеров. Во время аварийного переключения резервные адаптеры активируются в порядке, указанном в таблице.

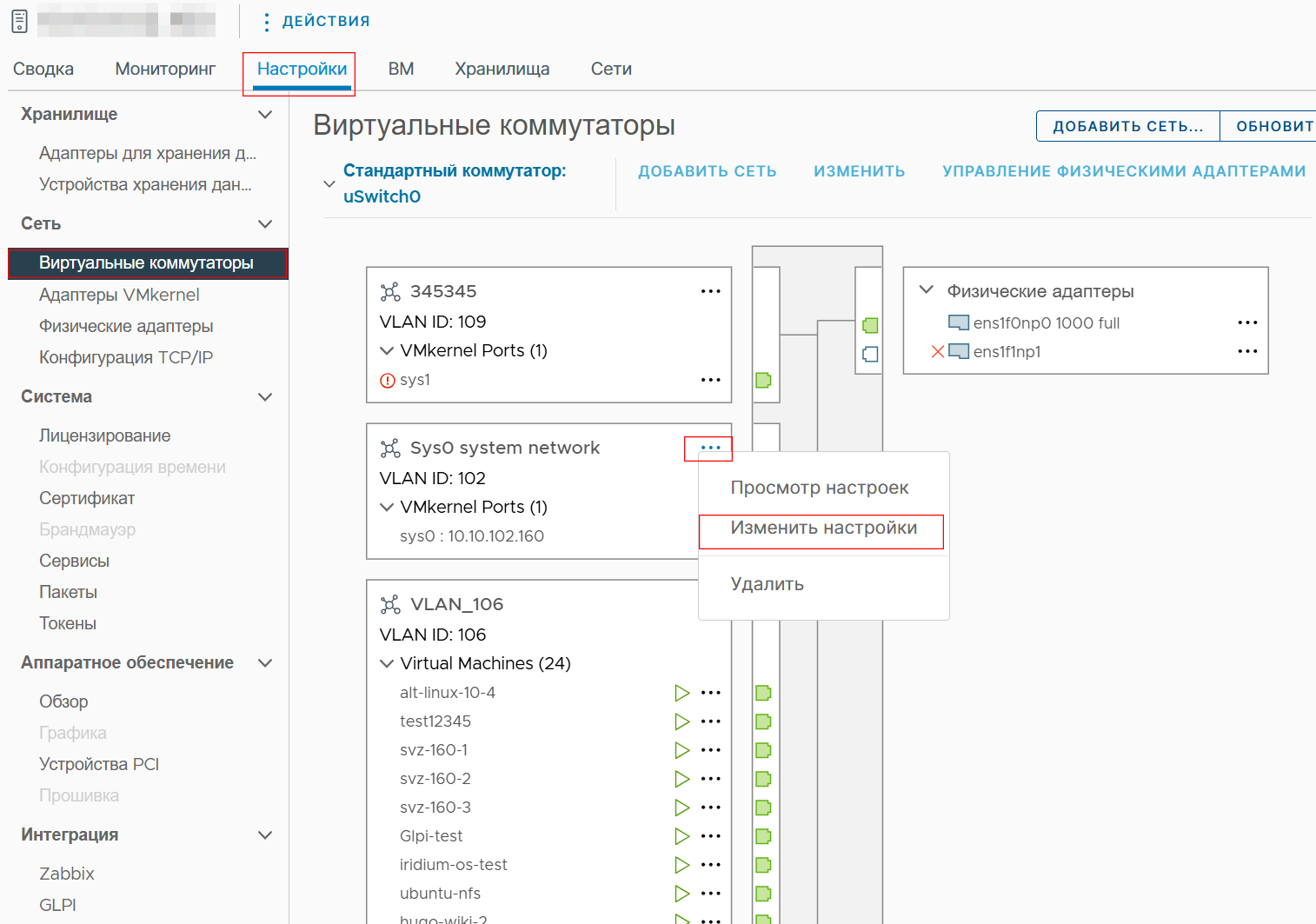

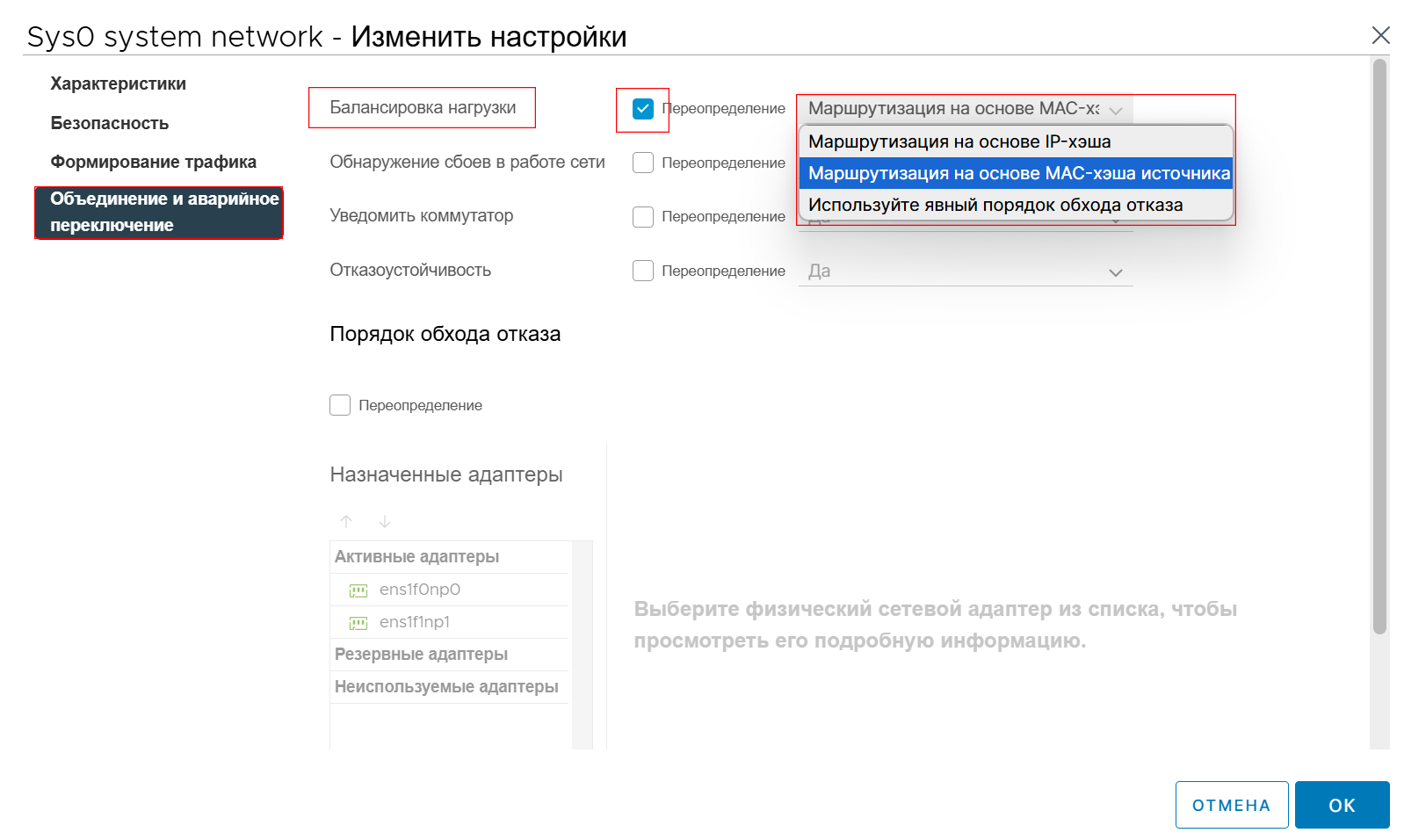

Агрегирование интерфейсов (бондинг)

Поддерживается агригирование интерфейсов на основе mac-хэш (SLB), а также на основе IP-хэша (LACP). Для этого требуется:

1. Выбрать хост, затем перейти Настройки хоста -> Виртуальные коммутаторы -> Изменить настройки коммутатора -> Объединение и аварийное переключение.

2. Для агрегирования на основе IP-хэша (LACP) выбрать Маршрутизация на основе IP-хэша, на основе mac-хэш (SLB) - Маршрутизация на основе МАС-хэша источника.

3. Нажать кнопку ОК.

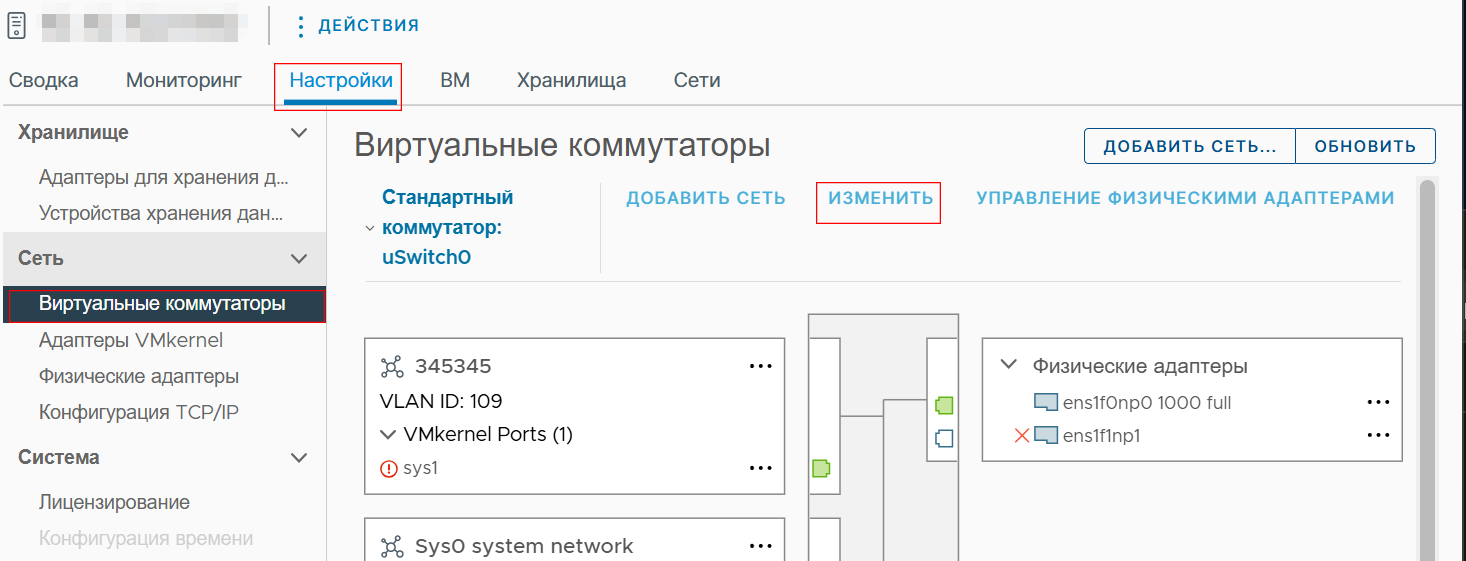

Изменение параметров MTU на виртуальном коммутаторе

Изменение настроек MTU доступно как на этапе создания сети, так и уже созданным сетям. Для изменения настроек MTU у существующей сети необходимо:

1. Выбрать хост.
2. Перейти в Настройки хоста -> Сети -> Изменить.

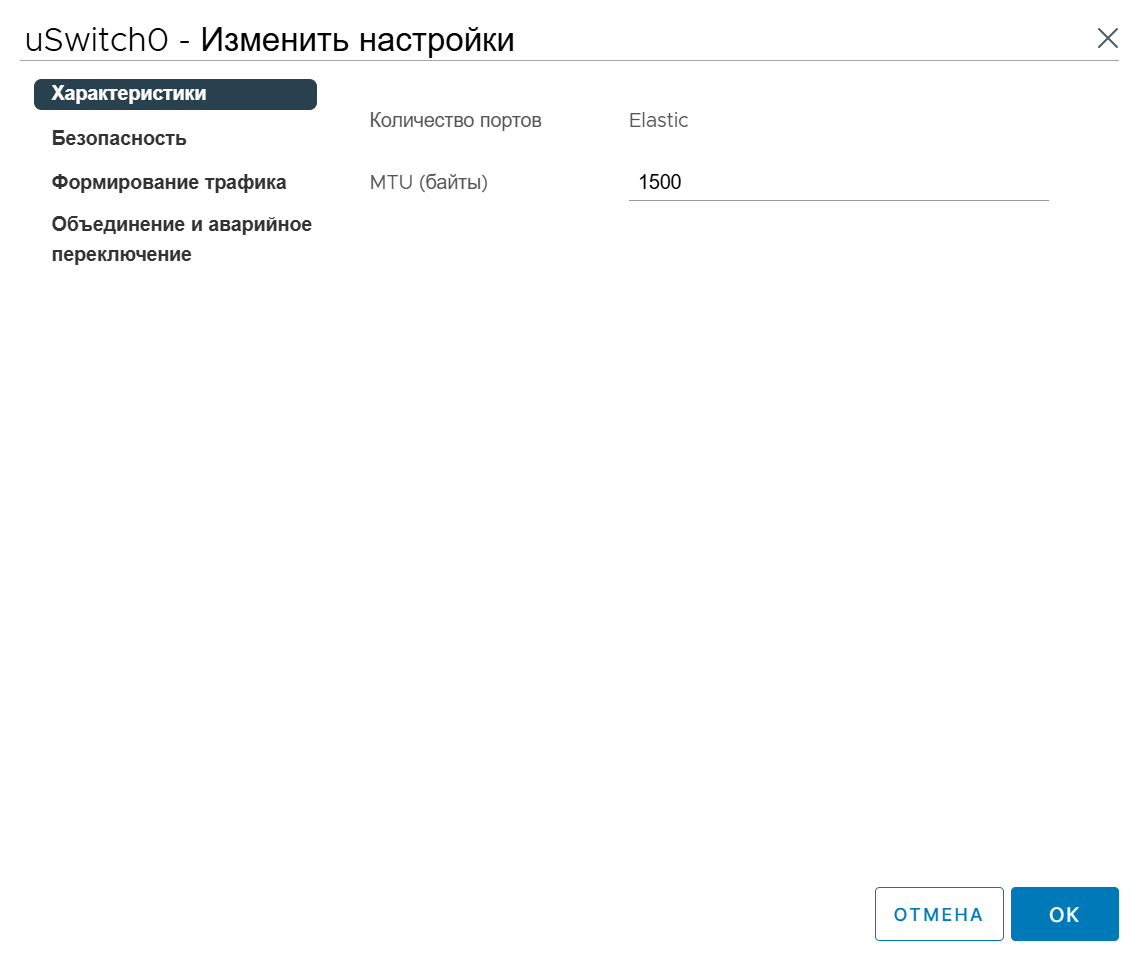

3. В разделе Характеристики в поле MTU ввести число MTU.

4. Нажать кнопку ОК.

Изменение параметров физических адаптеров

Настройка резервного и неиспользуемого адаптера

Поддерживается возможность настройки резервного и неиспользуемого адаптера:

• резервный адаптер предназначен для замены активного адаптера, если тот вышел из строя;
• неиспользуемый адаптер, предназначен для предварительного бронирования адаптера.

Для настройки резервного и неиспользуемого адаптера, требуется:

1. Выбрать хост.
2. Перейти в Настройки хоста->Виртуальные коммутаторы.

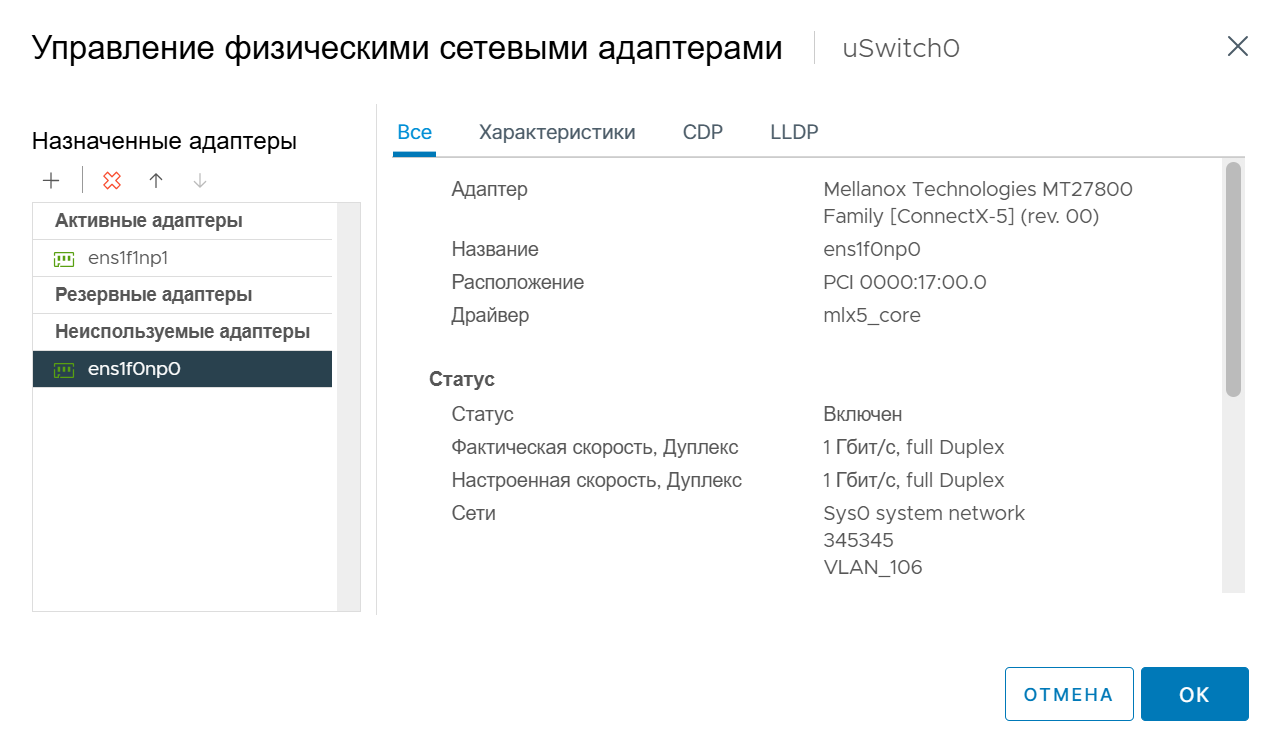

3. Выбрать Управление физическими адаптерами.

4. Нажатием на + добавить физический адаптер и выбрав добавленный адаптер, с помощью стрелочек вверх и вниз определить назначение адаптера.

5. Нажать кнопку ОК.

Управление параметрами передачи и SR-IOV

1. Выбрать адаптер.
2. Нажать кнопку Изменить.

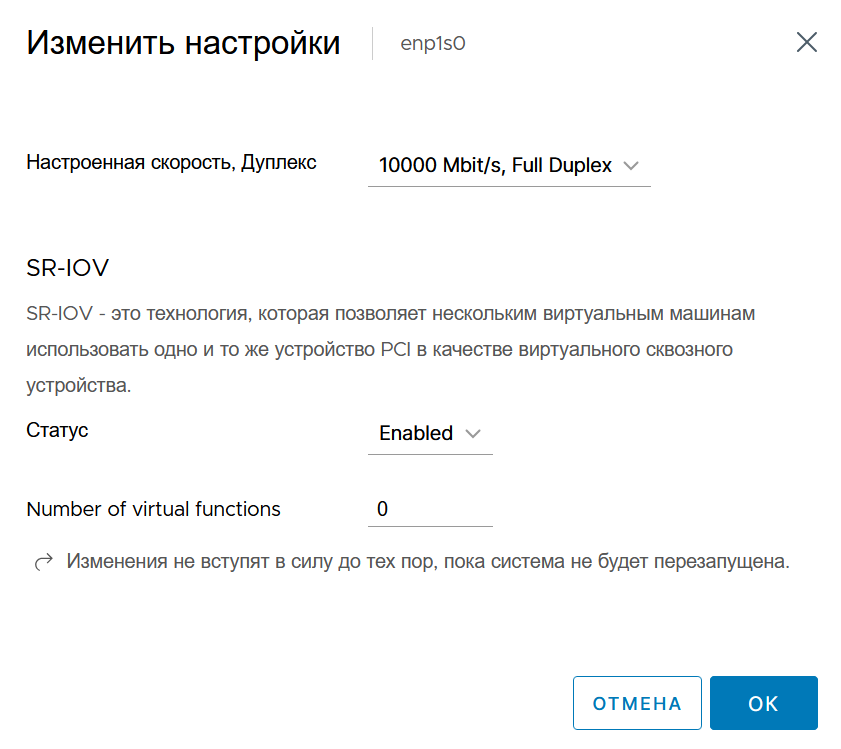

3. Откроется окно изменения настроек физического адаптера:
4. Изменение скорости сети.
5. Включение / отключение SR-IOV.

6. После изменения настроек нажать кнопку Ок.

Настройка сети с помощью CLI

Для начала работы необходимо авторизоваться. Для этого необходимо ввести любую команду, перед этим введя ключи --user [пользователь] --password [пароль]. Ниже представлен пример с командой datastore:

pcli --user root --password P@ssw0rd network nic list

После этого можно приступать ко вводу команд.

Основной инструмент: pcli network.

Настройка IP-адреса для интерфейса

Чтобы задать статический IP-адрес интерфейсу виртуального адаптера:

pcli network ip interface ipv4 set -i <интерфейс> -I <ip-адрес> -N <маска> -g <шлюз> -t static

• -i — имя интерфейса (например, vmk0);
• -I — IP-адрес;
• -N — маска подсети;
• -g — шлюз по умолчанию;
• -t static — тип назначения (статический).

Изменение IP-адреса интерфейса

Для изменения IP-адреса интерфейса необходимо выполнить следующие действия:

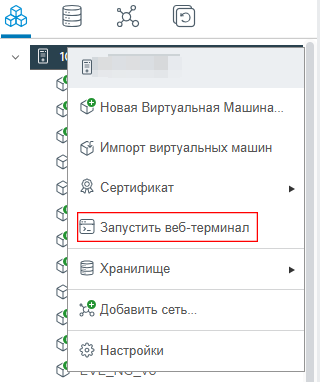

1. Перейти в командную консоль ПК “Прокуратор” Хост -> Запуск веб-терминала.

2. Определить наименование сетевого интерфейса, используемого для управления:

ip br -a

По умолчанию интерфейс имеет имя sys0.

3. Установить новый статический IP-адрес и маску подсети:

pcli network ip interface ipv4 set -i vmk0 -I  -N  -t static
pcli network ip interface ipv4 set -i sys0 -I <новый_IP> --type static -N <маска_подсети> -g <IP_шлюза>

• <новый_IP> — новый IP-адрес, например: 192.168.1.100;
• <маска_подсети> — маска, например: 255.255.255.0.

4. Проверить примененные параметры:

ip br -a

Просмотр физических сетевых адаптеров

Для получения информации о физических сетевых адаптерах, установленных в системе, используется команда:

pcli network nic list

Просмотр всех интерфейсов виртуальных адаптеров

Чтобы отобразить список интерфейсов виртуальных адаптеров:

pcli network ip interface list

Просмотр текущих IP-адресов

Для получения IP-адресов, назначенных интерфейсам виртуальных адаптеров:

pcli network ip interface ipv4 address list

Включение или выключение интерфейса, установка MTU

Для изменения MTU и активации/деактивации интерфейса:

pcli network ip interface set -i <интерфейс> --enable true --mtu 1500

Добавление тега к интерфейсу

pcli network ip interface tag add -i <интерфейс> -t <тег>

Получение тегов интерфейса

pcli network ip interface tag get -i <интерфейс>

Удаление тега с интерфейса

pcli network ip interface tag remove -i <интерфейс> -t <тег>

Удаление интерфейса адаптера

pcli network ip interface remove -i <интерфейс>

Просмотр настроек DNS

Список DNS-серверов:

pcli network ip dns server list

Список поисковых доменов:

pcli network ip dns search list

Просмотр доступных Netstack-инстансов

pcli network ip netstack list

Просмотр конфигурации конкретного Netstack-инстанса:

pcli network ip netstack get -N <имя_netstack>

Создание виртуального коммутатора (vSwitch)

pcli network vswitch standard add -v <имя_vswitch>

Удаление виртуального коммутатора

pcli network vswitch standard remove -v <имя_vswitch>

Настройка параметров MTU виртуального коммутатора

pcli network vswitch standard set -v <имя_vswitch> --mtu 1500

Добавление uplink’а к коммутатору

pcli network vswitch standard uplink add -v <имя_vswitch> -u <имя_nic>

Удаление uplink’а из коммутатора

pcli network vswitch standard uplink remove -v <имя_vswitch> -u <имя_nic>

Создание порта (portgroup) на коммутаторе

pcli network vswitch standard portgroup add -p <имя_pg> -v <имя_vswitch>

Удаление порта (portgroup)

pcli network vswitch standard portgroup remove -p <имя_pg> -v <имя_vswitch>

Настройка VLAN для portgroup

pcli network vswitch standard portgroup set -p <имя_pg> -v <имя_vswitch> --vlan-id <vlan_id>

Просмотр портгрупп и виртуальных коммутаторов

Список портгрупп:

pcli network vswitch standard portgroup list

Список виртуальных коммутаторов:

pcli network vswitch standard list
