Настройки хранилищ

Настройки хранилищ

Добавление нового хранилища

Для создания нового хранилища выполнить следующие действия:

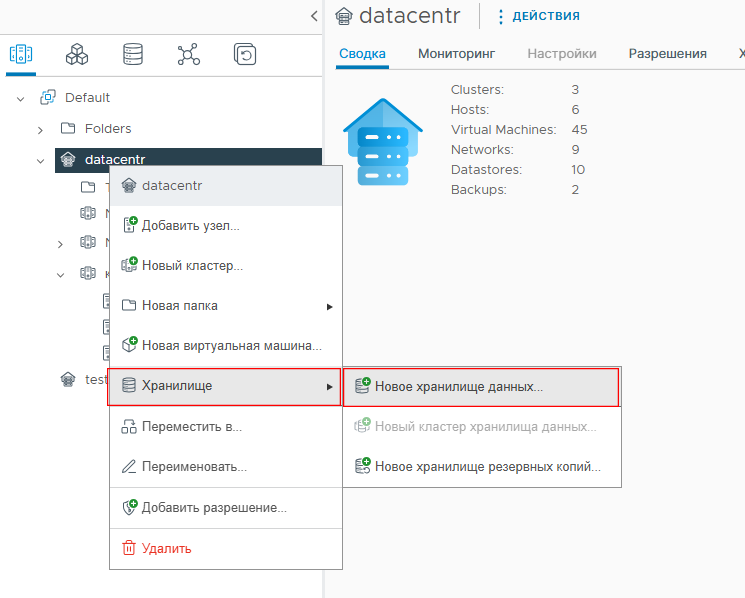

1. С помощью правой кнопки мыши выбрать дата-центр, к которому нужно подключить хранилище.
2. В контекстном меню выбрать Хранилище -> Новое хранилище данных.

Откроется окно создания нового хранилища данных, где необходимо настроить параметры нового хранилища:

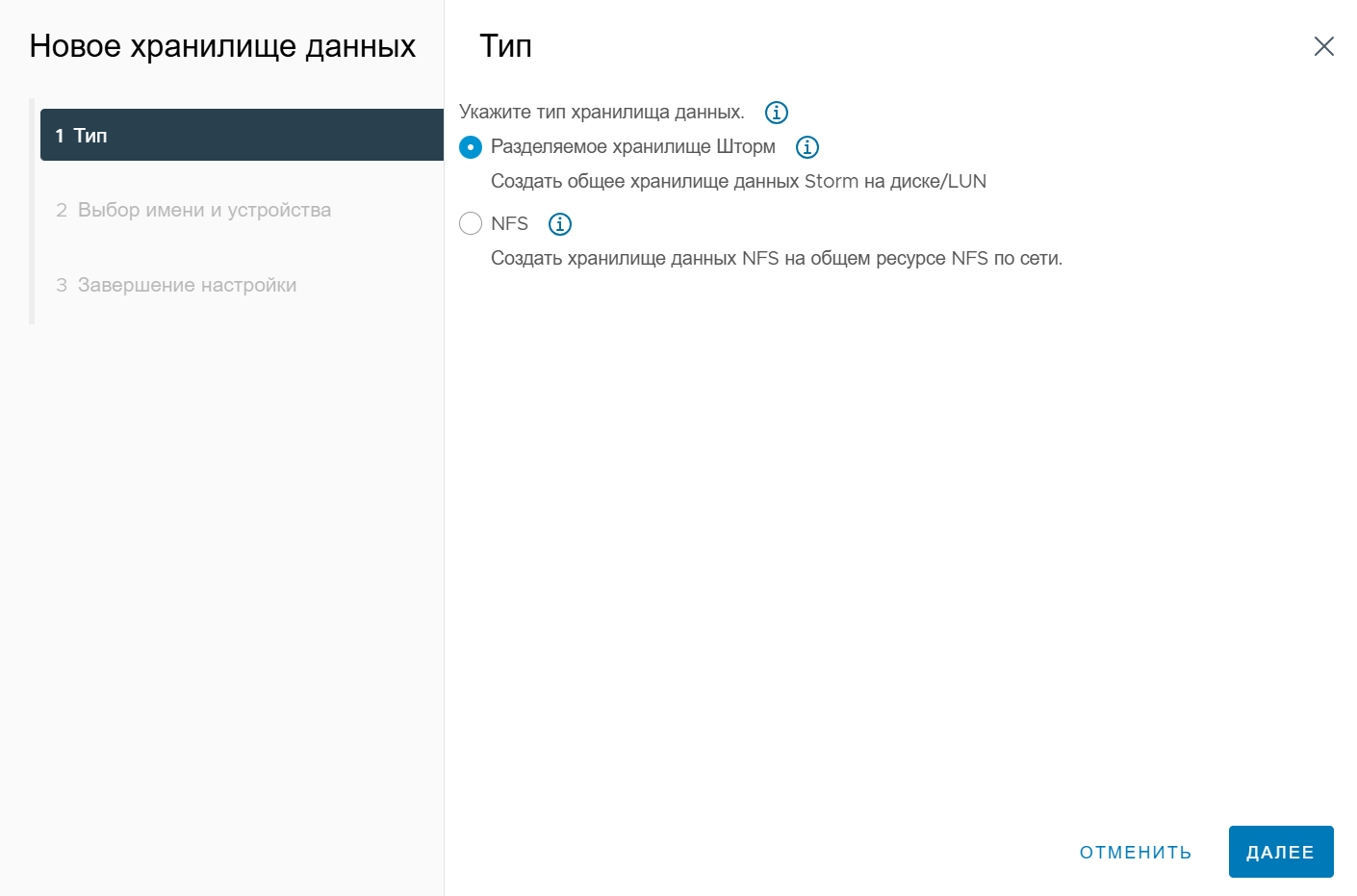

3. Тип хранилища

Доступно два типа хранилища:

• Разделяемое хранилище Storm - кластерное разделяемое хранилище данных Storm на общем LUN;
• NFS хранилище данных на общем сетевом ресурсе NFS.

❗️От выбора типа хранилища будут зависеть дальнейшие настройки нового хранилища.

Добавление iSCSI-хранилища

❗️ По умолчанию подключение к iSCSI-серверу происходит с помощью сетевого интерфейса sys0. Для использования выделенной сети для хранилищ, нужно создать внутренний виртуальный сетевой адаптер. Для обеспечения отказоустойчивости нужно два и более сетевых адаптеров, а также присвоить ему статический ip в выделенной сети.

1. Перейти в Настройки хоста -> Адаптеры для хранения данных.

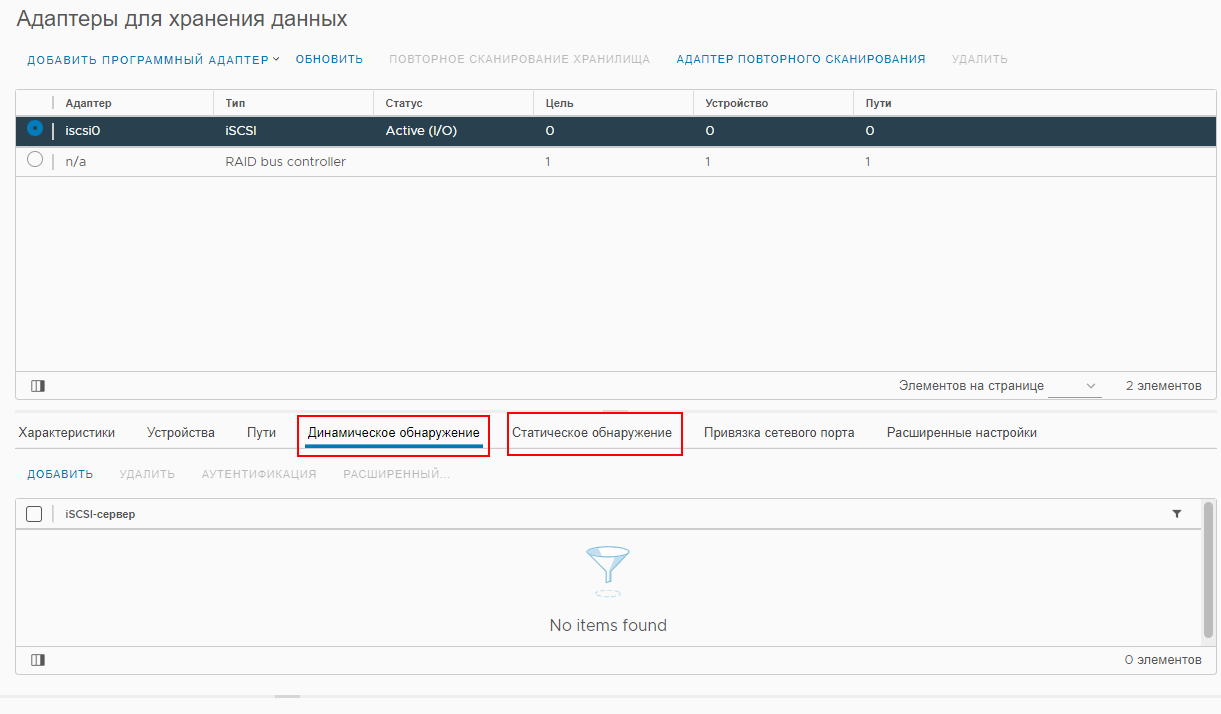

2. Выбрать, какое обнаружение необходимо использовать. Доступно динамическое и статическое обнаружение. Если динамическое обнаружение настроено правильно, статическое обнаружение добавляется по умолчанию.

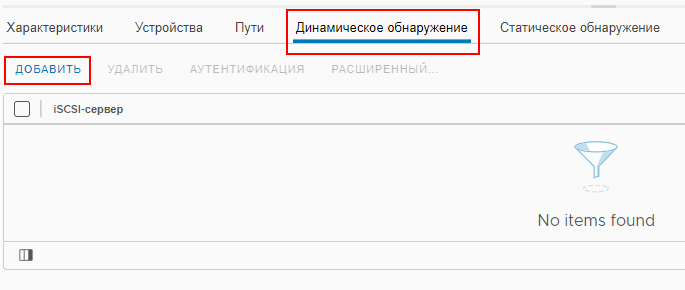

3. Для динамического обнаружения необходимо перейти в соответствующий раздел (Динамическое обнаружение).
4. Нажать Добавить.

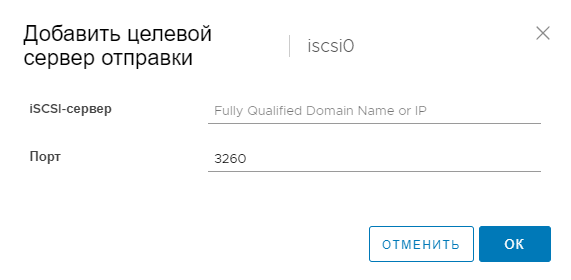

5. Откроется окно создания.

6. Необходимо ввести IP-адрес хранилища, затем нажать кнопку ОК.

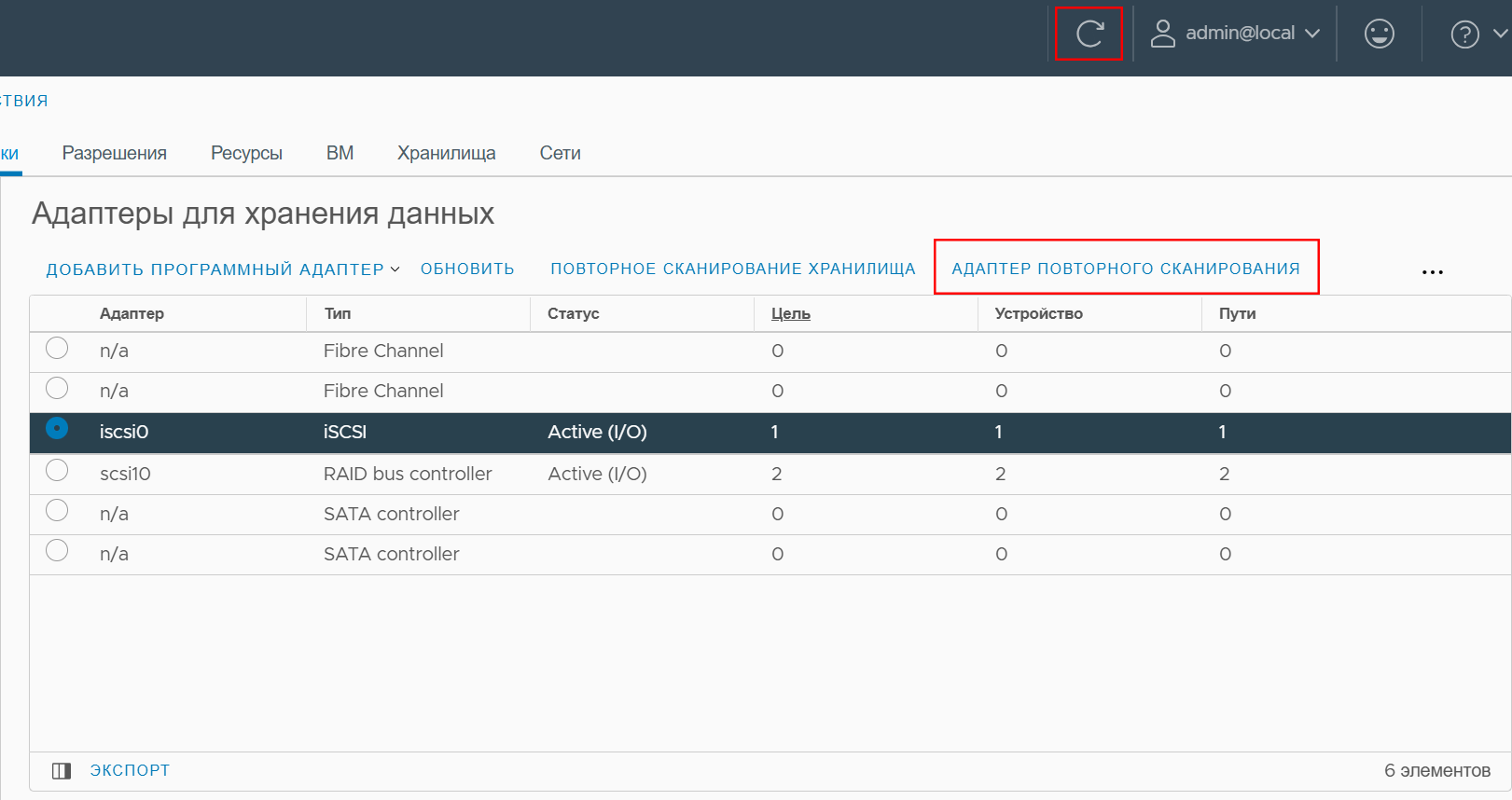

7. Далее необходимо нажать кнопку Повторное сканирование адаптера для того, чтобы хост произвел рескан SCSI-шины, и информация об адаптере отобразилась в веб-интерфейсе. Затем нажать кнопку Обновить.

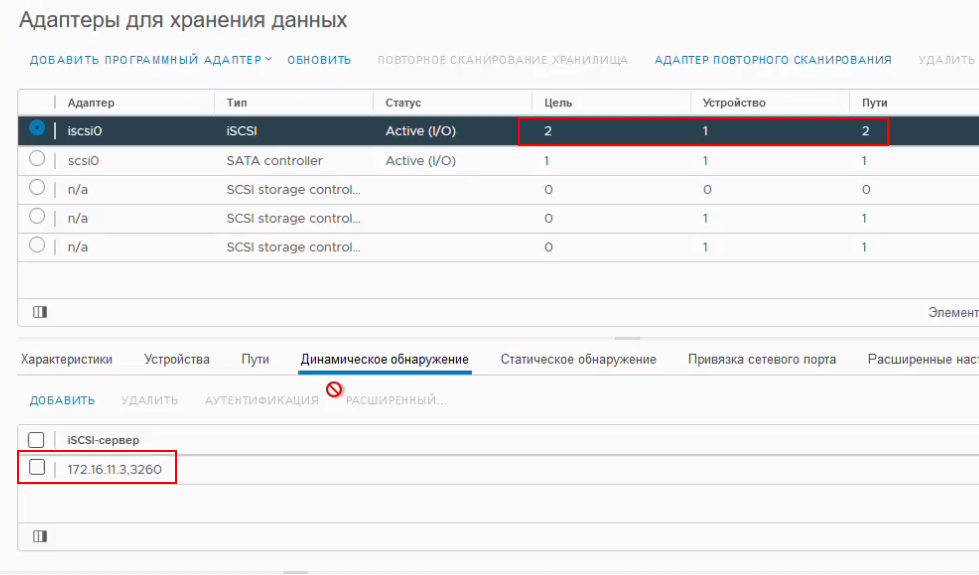

8. IP-адрес добавлен и отображен в списке. Таргеты, устройства и пути для хранилища отображены в списке.

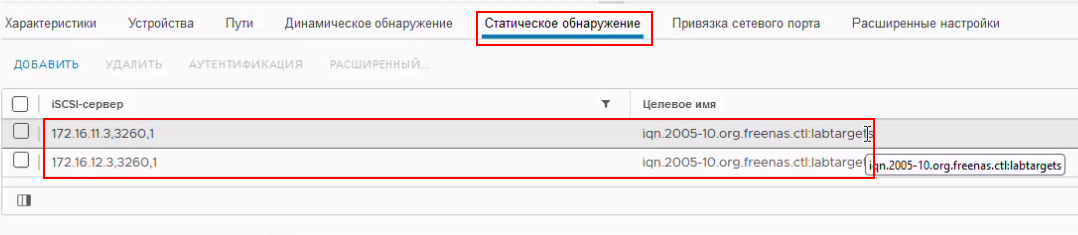

9. Если все настроено корректно, статическое обнаружение добавляется автоматически.

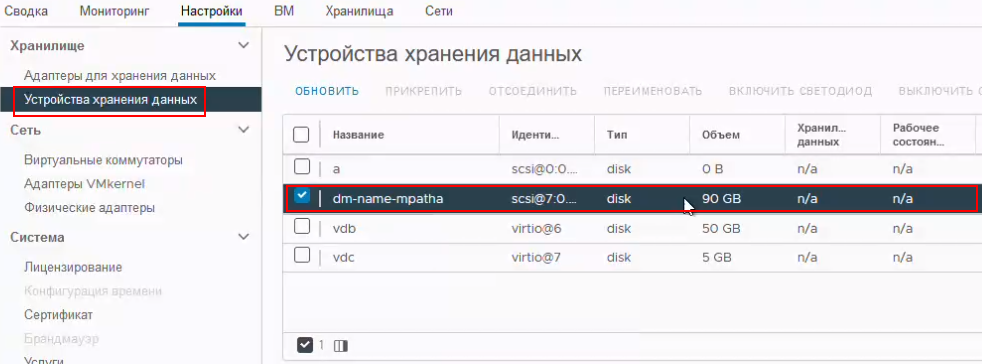

10. Убедиться, что устройство хранения данных добавлено. Для этого перейти в раздел Устройства хранения данных.

11. Далее необходимо создать хранилище. Выбрать тип хранилища Разделяемое хранилище Storm в шаге Тип, затем нажать кнопку Далее.

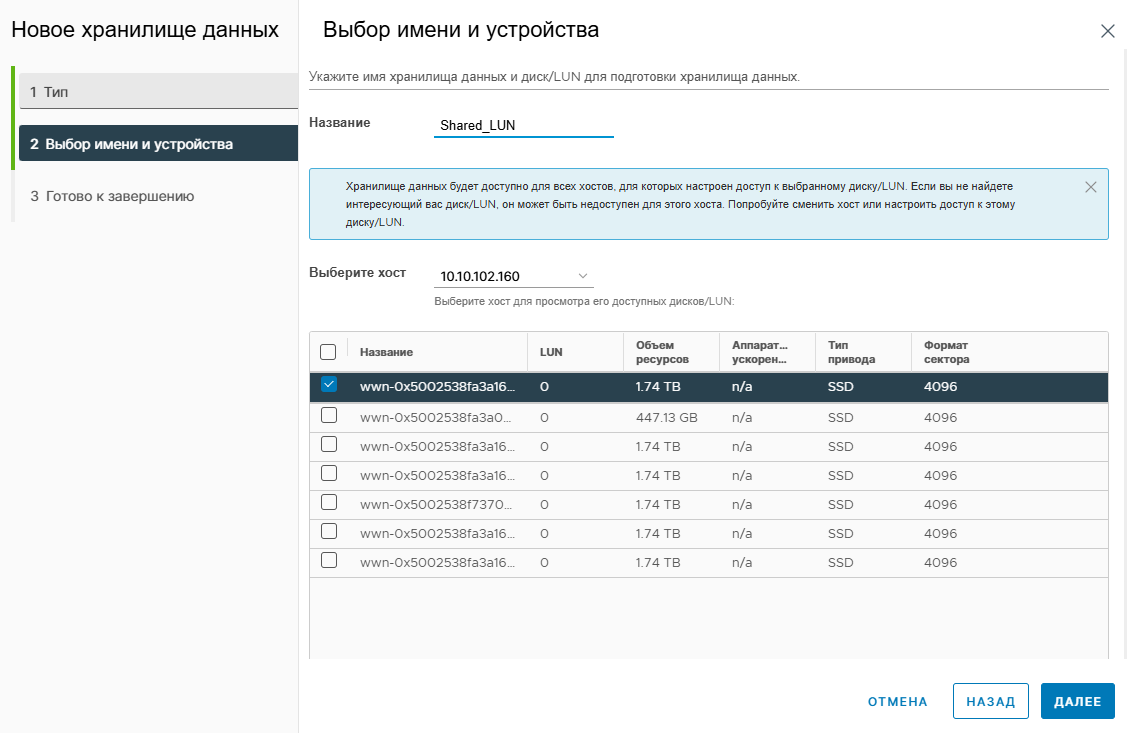

12. В шаге Выбор имени и устройства ввести имя нового хранилища данных и выбрать диски/LUN для подготовки хранилища данных. Выбрать хост.
13. LUN на системе хранения, доступный хосту по iSCSI должен быть отображен в списке, необходимо выбрать его.

14. Нажать кнопку Далее.
15. В шаге Завершение настройки будут отображены параметры создаваемого хранилища.
16. Созданное хранилище отображено в списке хранилищ.

Добавление хранилища Fibre Channel

Необходимо убедиться, что на хосте был подключен HBA (Host Bus Adapter).

1. Чтобы убедиться, что подключение было выполнено успешно, подключиться к терминалу хоста (например, с помощью ssh).
2. Выполнить команду rescan-scsi-bus.sh
3. В выводе команды будет отображена информация о подключении новых устройств.
4. Перейти к созданию хранилища.
5. Выбрать тип хранилища Разделяемое хранилище Storm в шаге Тип, затем нажать кнопку Далее.
6. В шаге Выбор имени и устройства ввести имя нового хранилища данных и выбрать диски/LUN для подготовки хранилища данных, выбрать хост для хранилища.
7. Выбрать добавленное устройство.
8. Нажать кнопку Далее.
9. В шаге Завершение создания хранилища будет доступна проверка выбранных параметров.
10. Необходимо нажать кнопку Готово.
11. Созданное хранилище отображено в списке хранилищ.

Добавление NFS хранилища

1. Для добавления NFS хранилища нужно выбрать тип хранилища NFS в шаге Тип, затем нажать кнопку Далее.

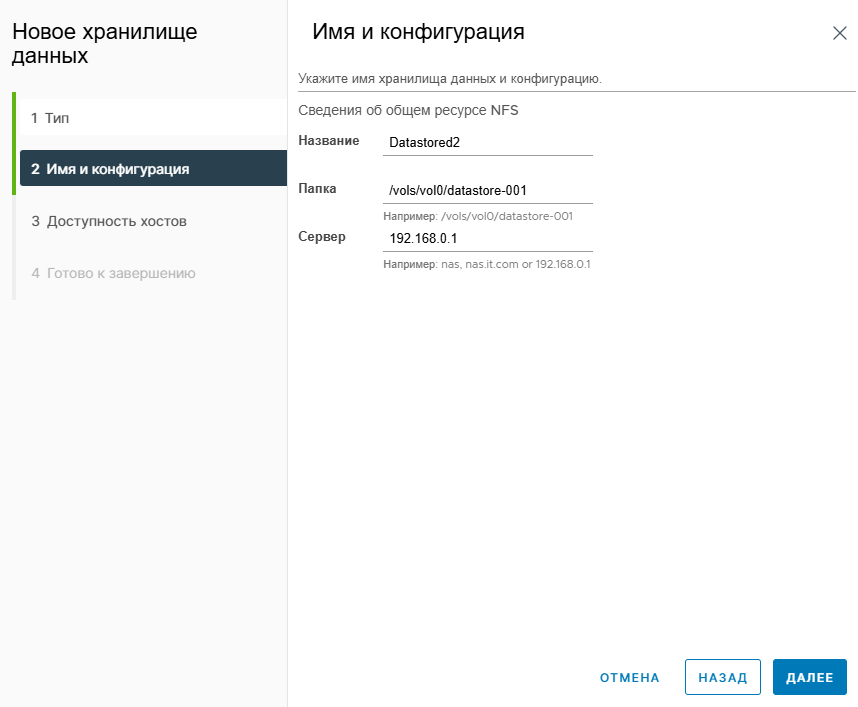

2. В шаге Имя и конфигурация нужно указать имя хранилища, а также адрес папки и сервера.

3. В шаге Доступность хостов выбрать хосты, которым нужен доступ к хранилищу резервных копий.

4. Нажать кнопку Далее.

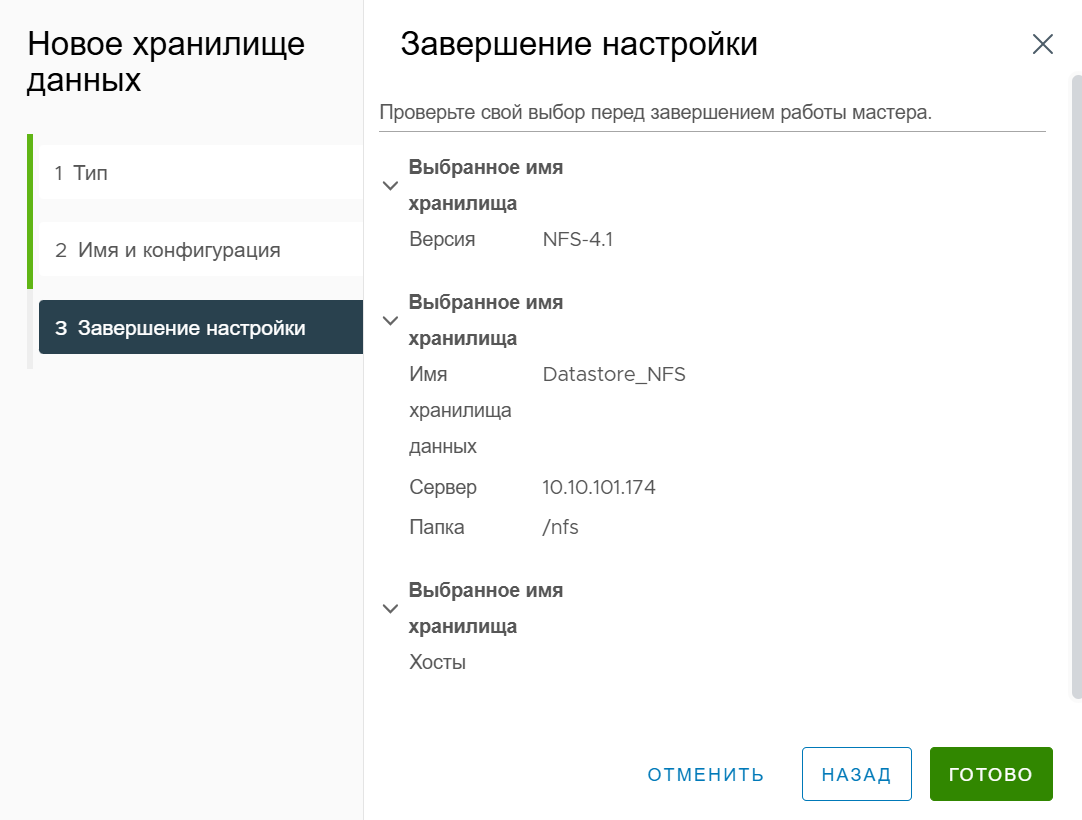

5. В шаге Завершение создания хранилища будет доступна проверка выбранных параметров.

5. NFS хранилище добавлено.

Создание папки в хранилище

Для создания папки в хранилище необходимо выполнить следующие действия:

1. Перейти в раздел Хранилище.
2. Выбрать хранилище, в котором необходимо создать папку.

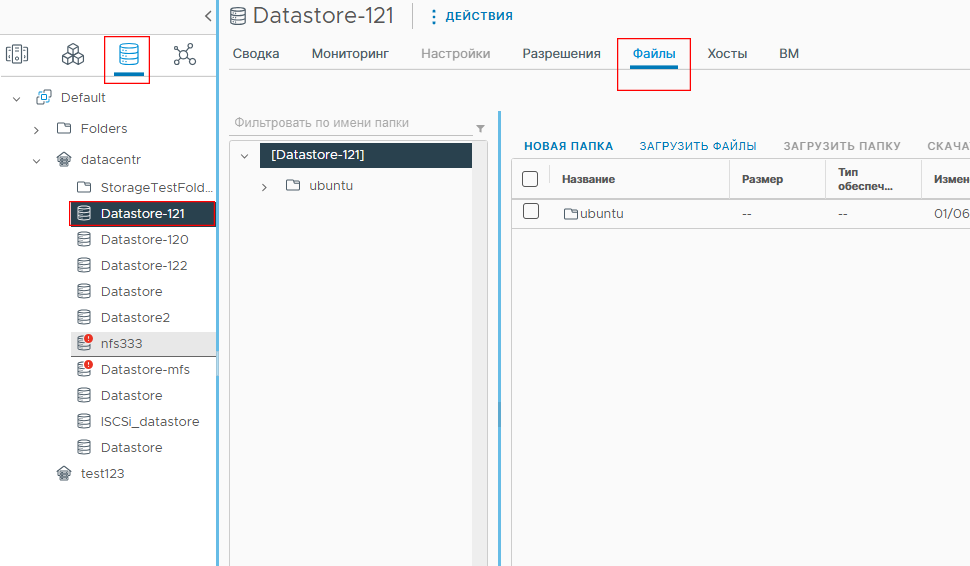

3. Перейти в раздел Файлы.

4. Откроется файловый менеджер хранилища, где отображены все файлы и папки, которые расположены на данном хранилище.

5. Для создания новой папки в хранилище необходимо нажать кнопку Новая папка.

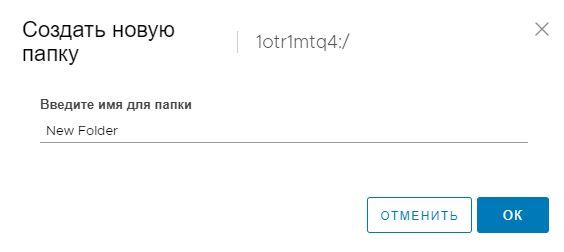

6. Появится окно создания новой папки, где необходимо ввести название новой папки.

7. После нажатия кнопки ОК, новая папка появится в списке.

Для загрузки в папку файлов, необходимо на панели управления папкой нажать кнопку Загрузить файлы. Также есть возможность загрузить папку целиком или наоборот, скачать ее.

Создание хранилища резервных копий ВМ

Хранилище резервных копий ВМ - специализированное место для хранения резервных копий виртуальных машин, используемых для защиты данных и восстановления системы в случае сбоев.

Поддерживается создание четырех типов хранилищ для резервных копий ВМ:

• NFS;
• SMB;
• Storm.

Добавление NFS-хранилища для резервных копий ВМ

Для добавления NFS-хранилища резервных копий ВМ необходимо выполнить следующие действия:

1. Правой кнопкой мыши нажать на иконку хоста, затем выбрать Хранилище -> Новое хранилище для резервных копий...

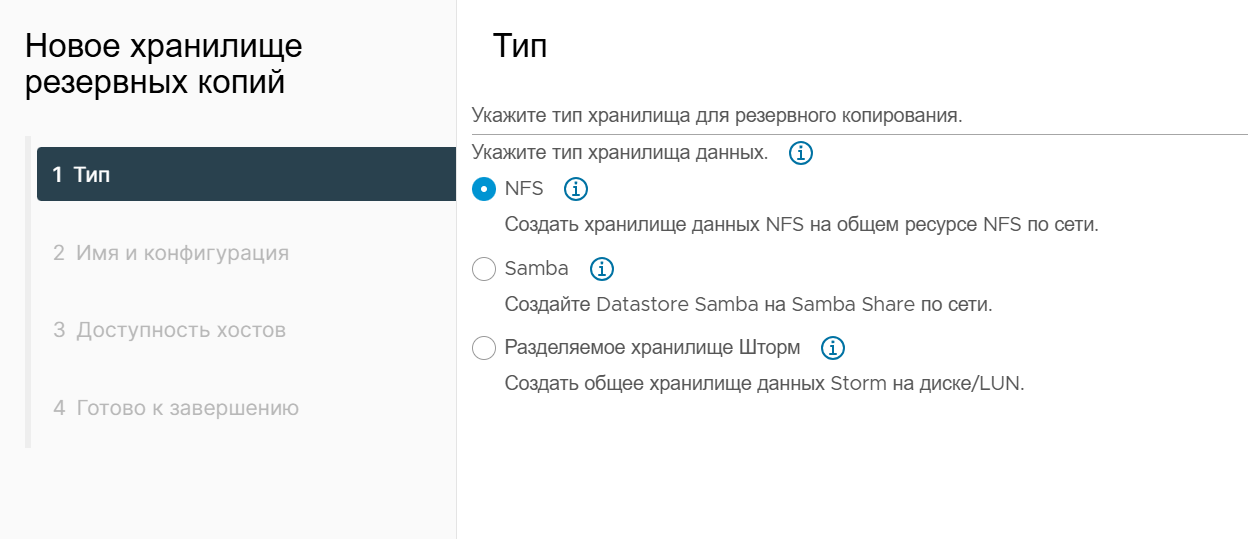

2. Выбрать тип NFS.

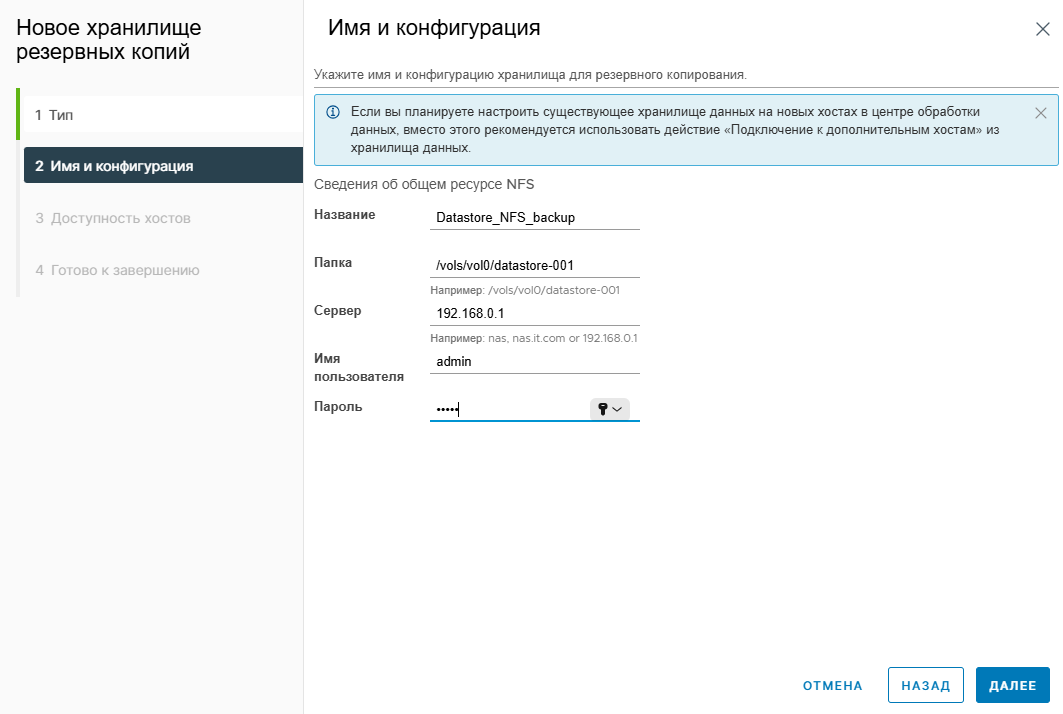

3. В шаге Имя и конфигурация необходимо заполнить следующие поля:

• Название хранилища;
• Директория хранилища;
• IP-сервер хранилища;
• Имя пользователя и пароль, если хранилище имеет систему авторизации.

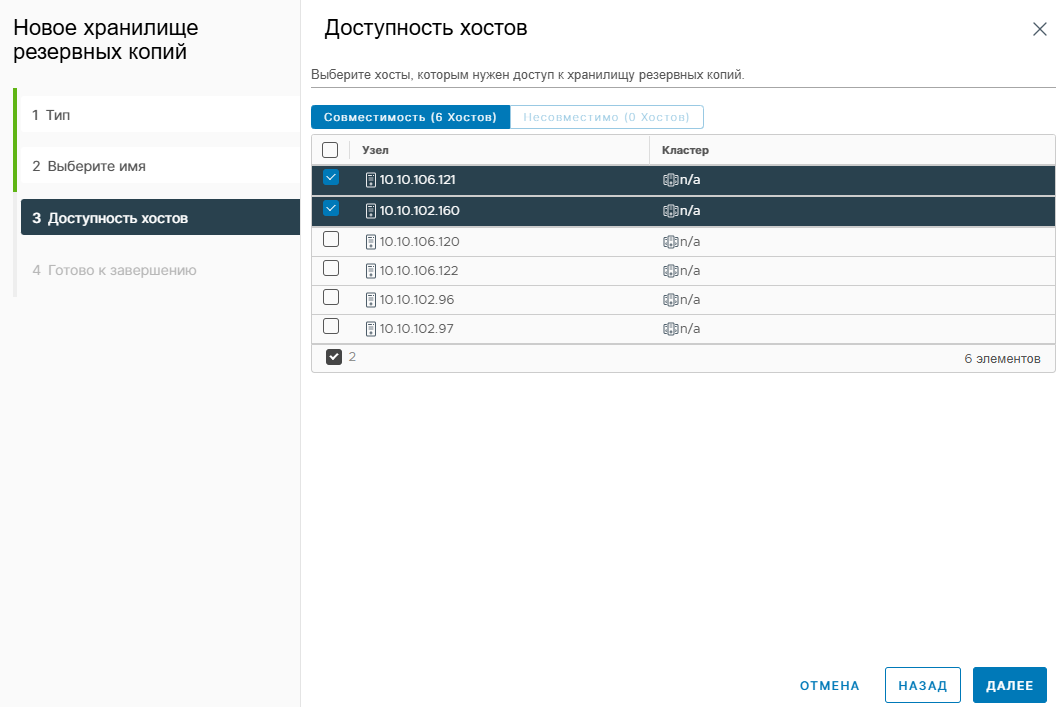

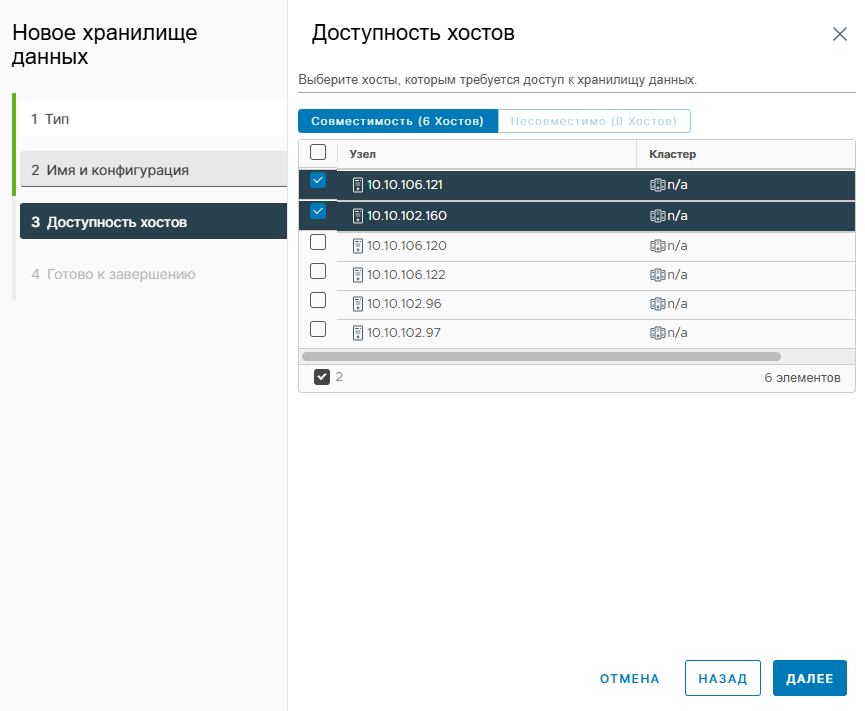

4. В шаге Доступность хостов выбрать хосты, которым нужен доступ к хранилищу резервных копий.

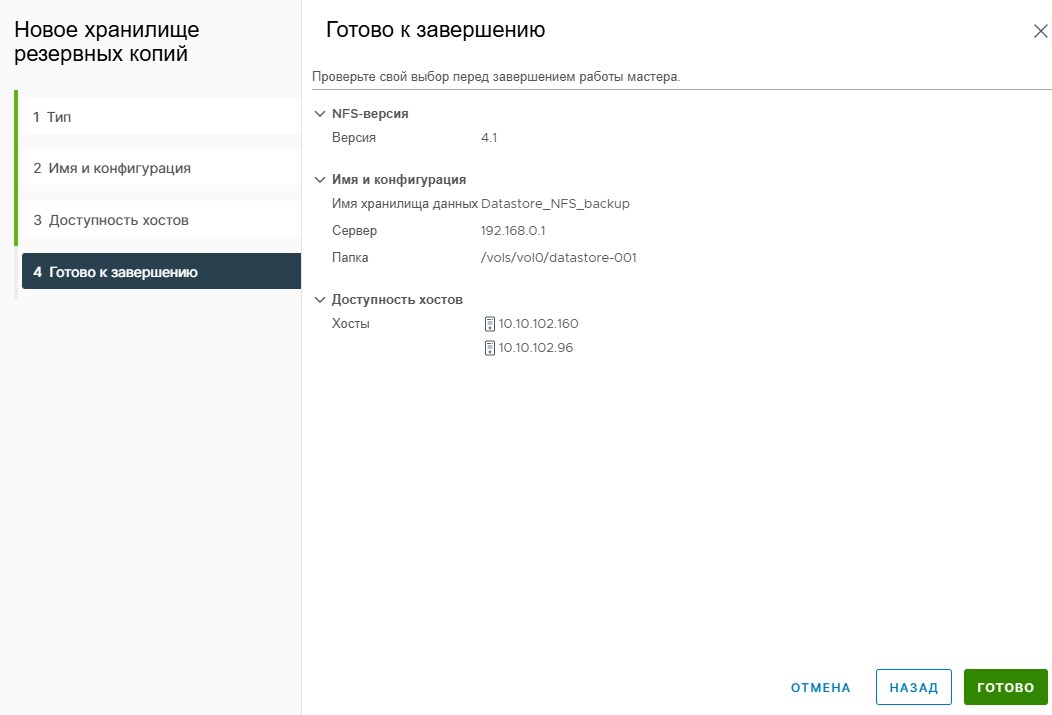

5. В шаге Завершение настройки можно просмотреть конфигурацию создаваемого хранилища. Для завершения настройки необходимо нажать кнопку Готово.

5. Созданное хранилище будет доступно в разделе Хранилища резервных копий.

Добавление Samba-хранилища для резервных копий ВМ

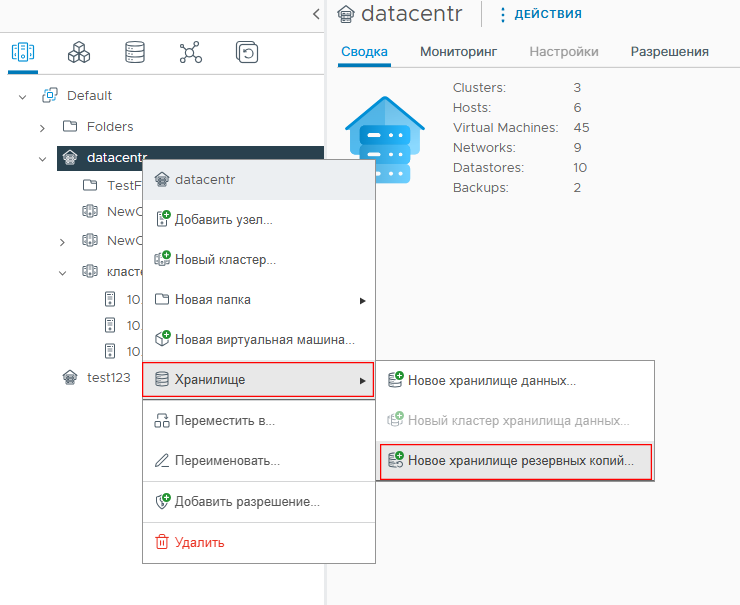

1. Правой кнопкой мыши нажать на дата-центр, затем выбрать Хранилище -> Новое хранилище для резервных копий...

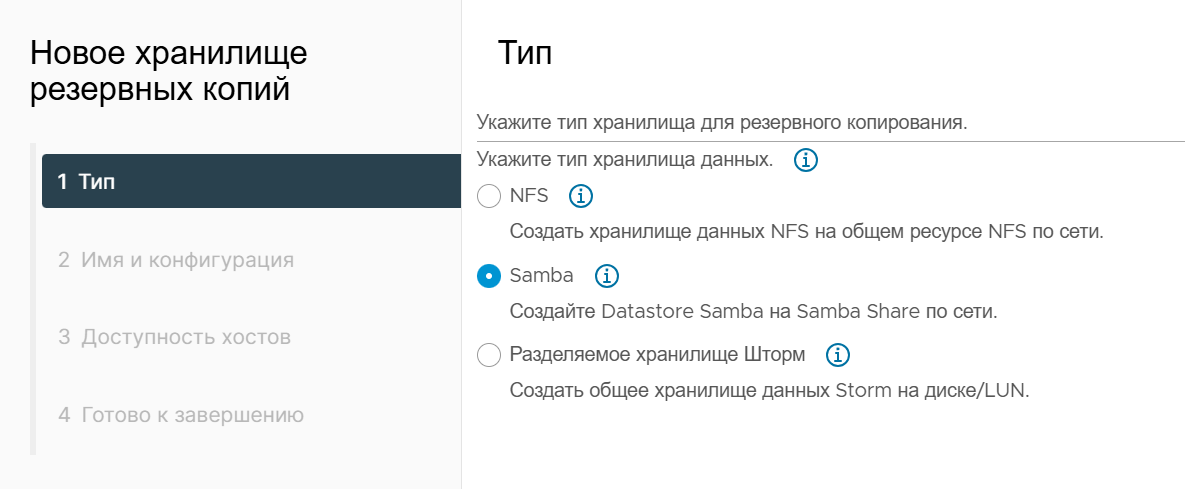

2. Выбрать тип Samba.

3. В шаге Имя и конфигурация необходимо заполнить следующие поля:

• Название хранилища;
• Директория хранилища;
• IP-сервер хранилища;
• Имя пользователя и пароль, если хранилище имеет систему авторизации.

4. В шаге Завершение настройки можно просмотреть конфигурацию создаваемого хранилища. Для завершения настройки необходимо нажать кнопку Готово.

Просмотр подключенных хранилищ

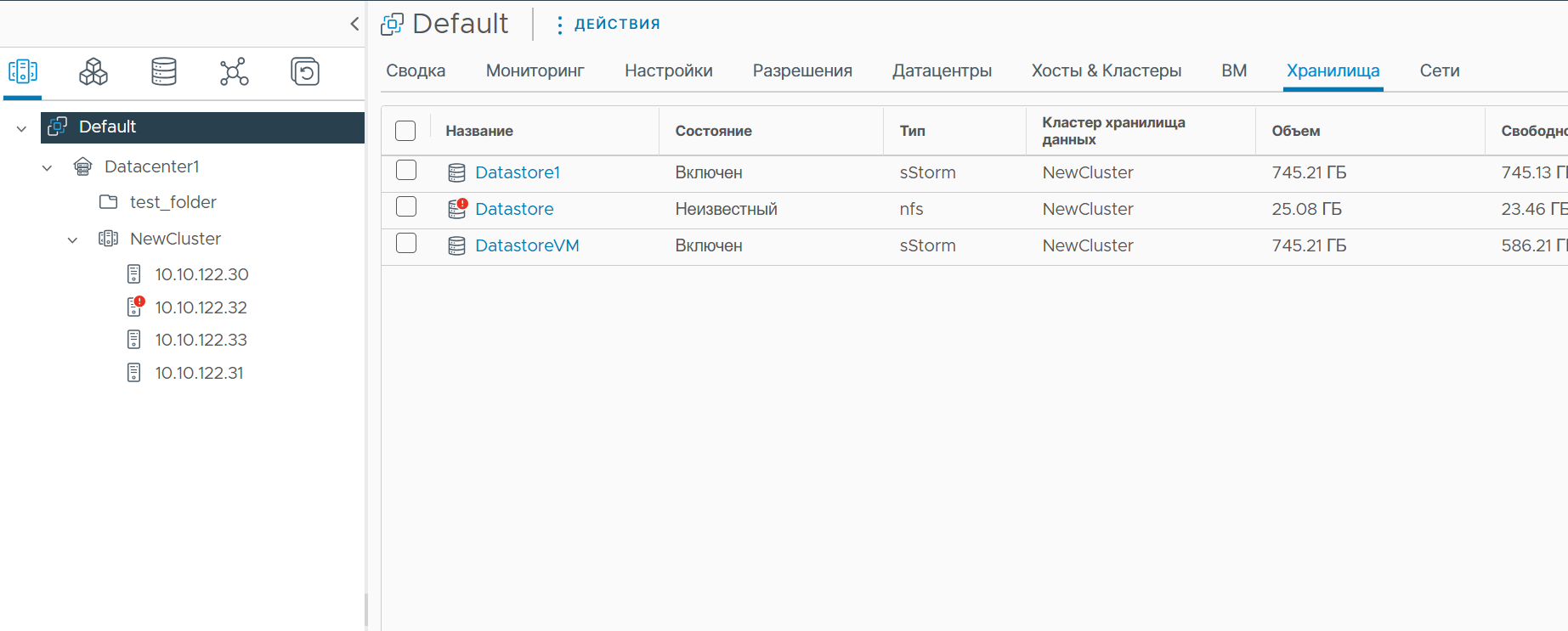

Для просмотра хранилищ необходимо нажать вкладку Хранилища, откроется список подключенных к платформе виртуализации хранилищ.

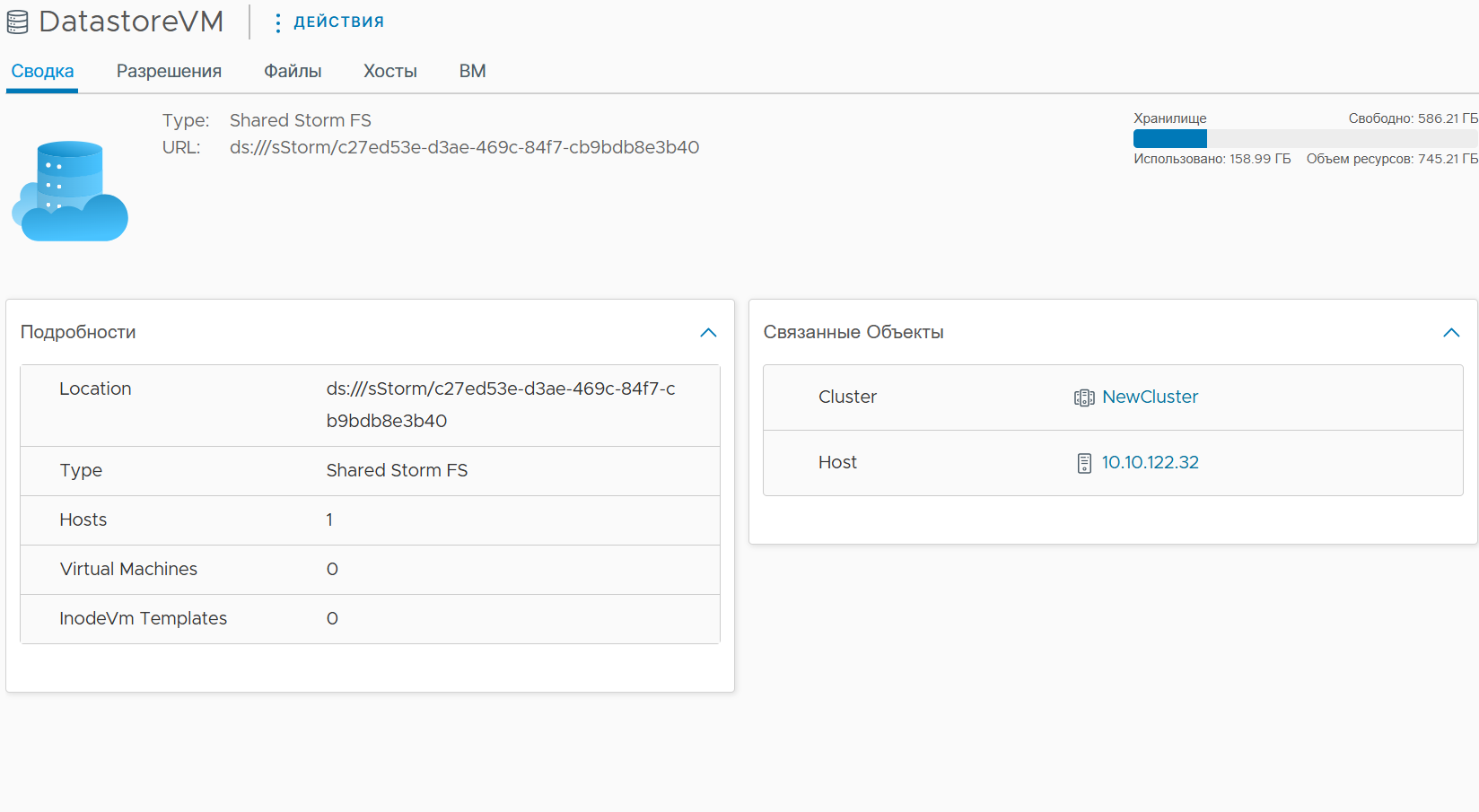

Для просмотра информации о хранилище, необходимо нажать на него в списке левой кнопкой мыши. По умолчанию открывается вкладка Сводка. Она отображает следующую информацию:

1. Название хранилища.
2. Тип хранилища.
3. Расположение ссылки на хранилище на сервере.
4. Связанные объекты (кластеры и хосты).

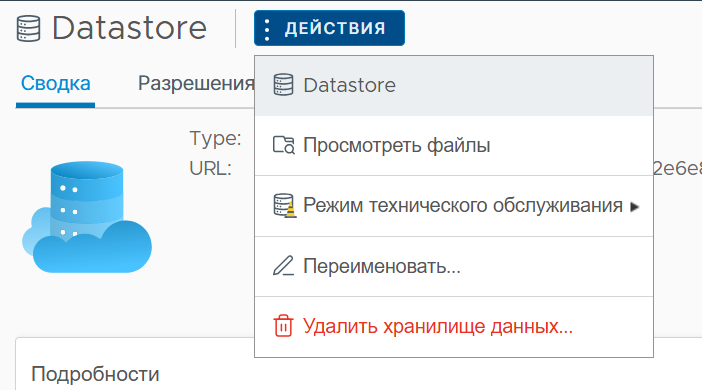

Кнопка Действия

Кнопка Действия находится выше основных данных хранилища (Название, Тип, Расположение, Состояние) и представляет собой три точки, которые расположены вертикально.

При нажатии левой кнопкой мыши, откроется меню действий с хранилищем:

• Просмотреть файлы – открывает файловый менеджер, позволяющий просматривать содержимое хранилища;
• Режим технического обслуживания – подменю с двумя действиями:
  • Войти в режим обслуживания – переводит хранилище в режим, при котором с ним нельзя выполнять операции записи/чтения; используется для обслуживания или миграции данных;
  • Выйти из режима обслуживания – возвращает хранилище в рабочее состояние;
• Переименовать – позволяет изменить отображаемое имя хранилища;
• Удалить хранилище данных… – удаляет хранилище из конфигурации хоста (включая все размещённые на нём файлы); операция необратима.

Изменение параметров хранилищ

Для перехода к настройкам хоста:

1. Нажать на иконку хоста -> вкладка Настройки -> Хранилище
2. Раздел Хранилище представлен двумя вкладками - Адаптеры для хранения данных и Устройства хранения данных.

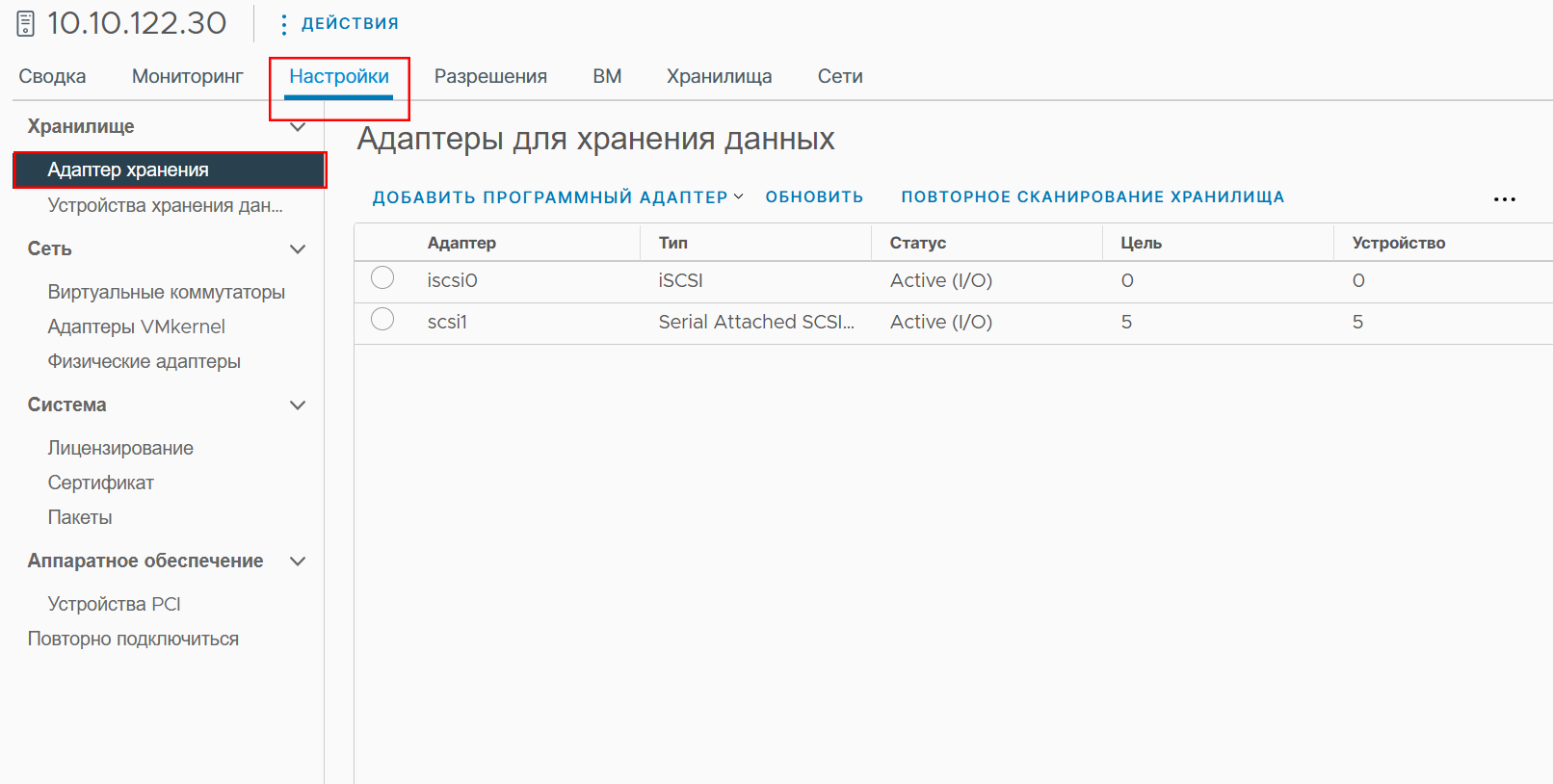

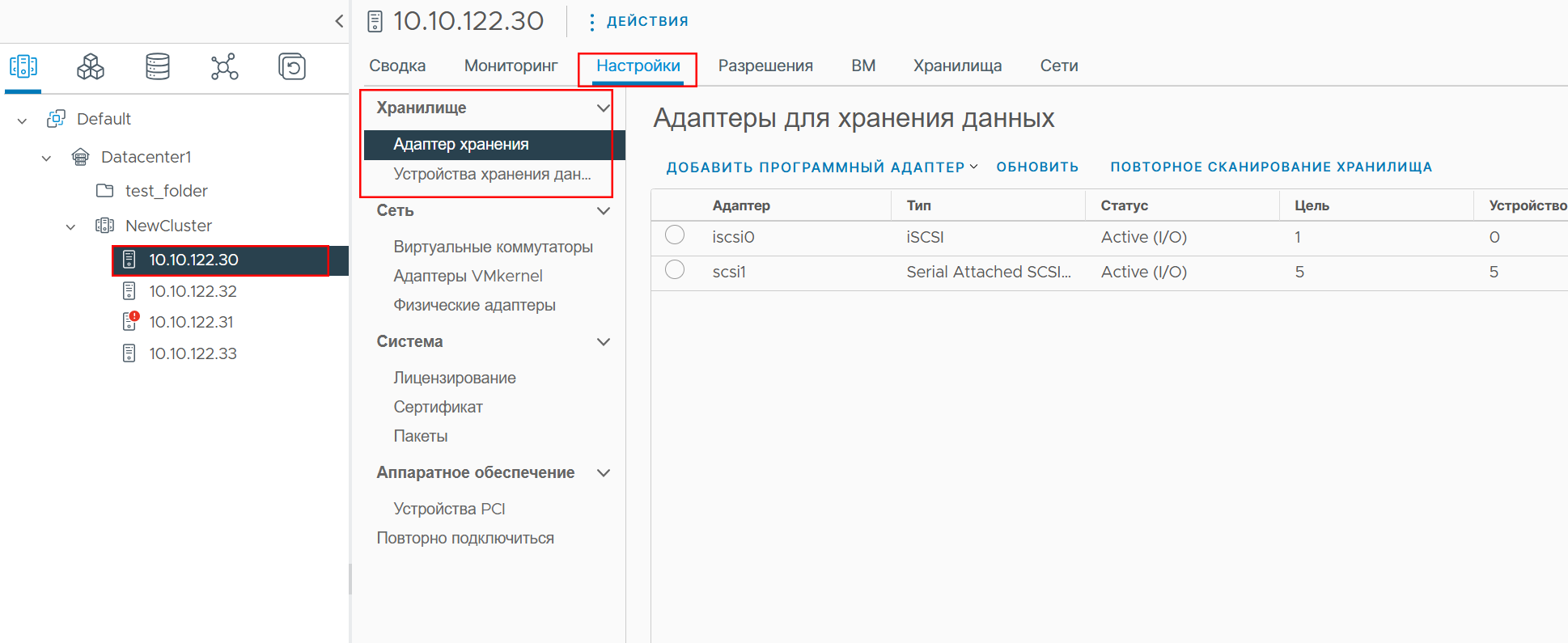

Адаптеры для хранения данных

Во вкладке Адаптеры для хранения данных представлены контроллеры, подключенные к серверу: PCI-адаптеры, SATA-контроллеры.

Таблица содержит следующие столбцы:

• Адаптер – системное имя устройства;
• Модель – обозначение производителя и модели адаптера;
• Тип – категория адаптера (например, iSCSI, NVMe device, RAID и др.);
• Статус – состояние адаптера (например, Active (I/O));
• Идентификатор – уникальный идентификатор адаптера;
• Цель – число настроенных целей (например, целевых портов iSCSI).

Над таблицей расположены основные элементы управления:

• Обновить – выполняет повторное считывание информации об адаптерах;
• Повторное сканирование хранилища – инициирует повторное сканирование подключённых томов и путей;
• Адаптер повторного сканирования – выполняет повторное сканирование только выбранного адаптера.

Также доступна кнопка Экспорт, позволяющая выгрузить таблицу адаптеров в файл.

Изменение настроек iSCSI-адаптера

При выборе адаптера отображаются его свойства, сгруппированные по тематическим вкладкам (набор вкладок зависит от типа адаптера):

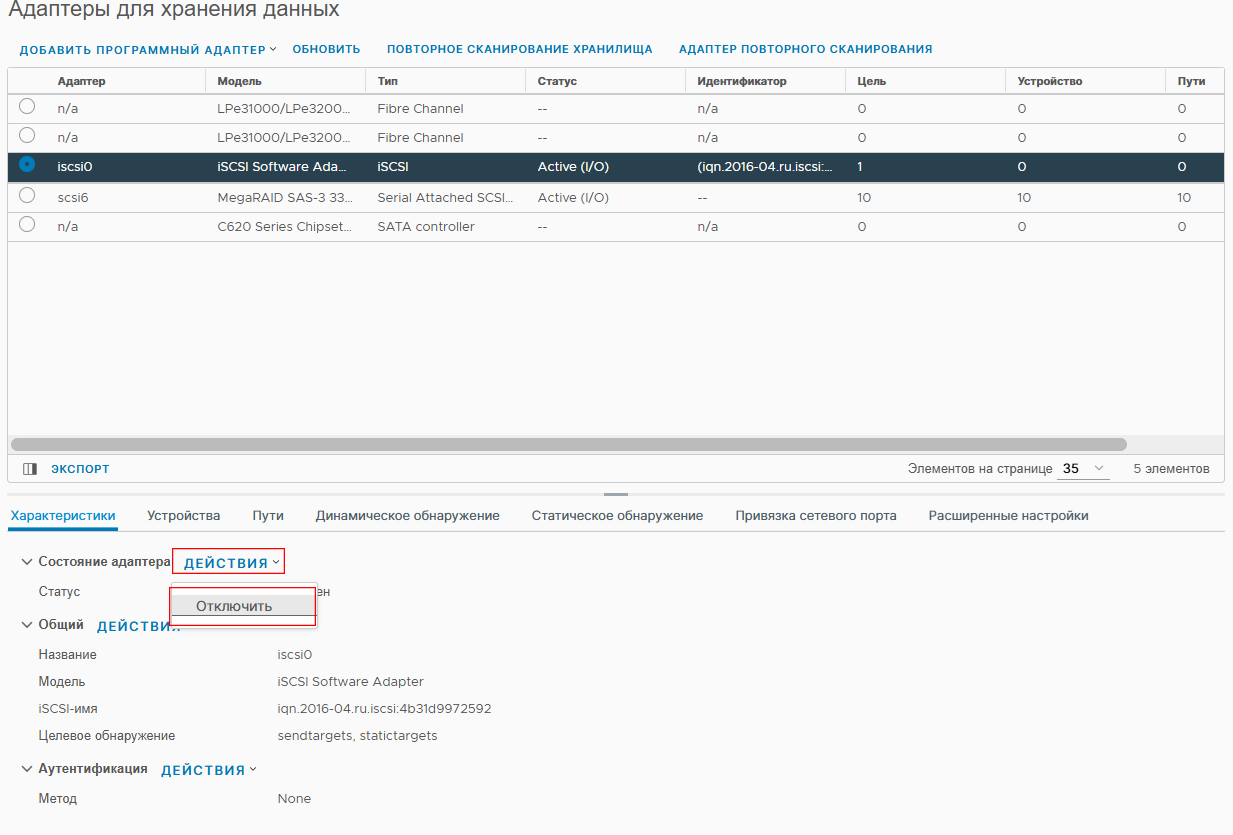

• Вкладка Характеристики отображает основные параметры адаптера, такие как статус (для отключения используется пункт меню Действия → Отключить), название, модель, iSCSI-имя, а также методы целевого обнаружения (например, sendtargets, statictargets).

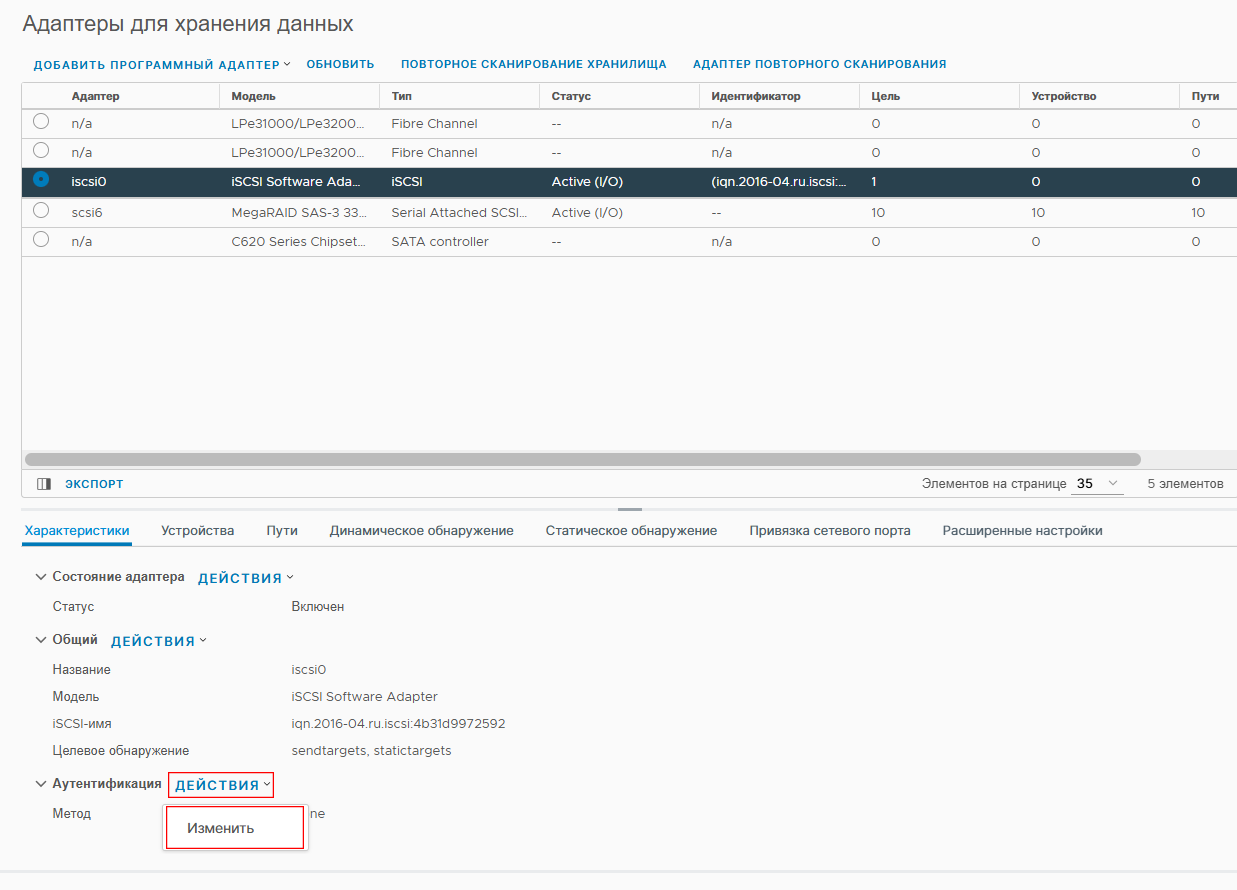

В этом разделе также доступна настройка параметров CHAP-авторизации. Для изменения параметров аутентификации используется кнопка Действия → Изменить.

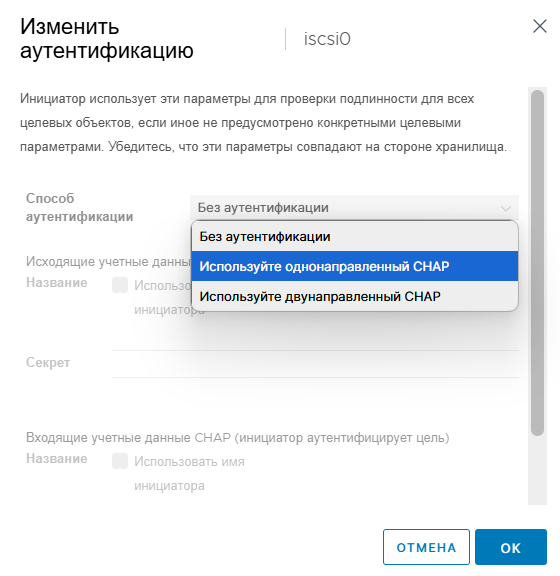

Поддерживается настройка однонаправленного CHAP:

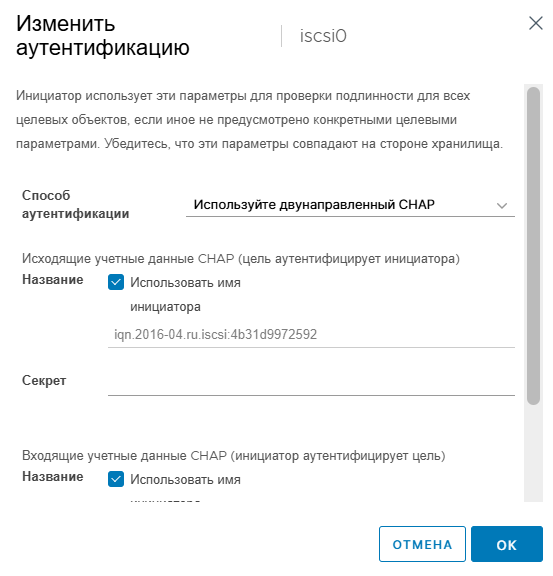

А также двунаправленного CHAP:

• Устройства - вкладка содержит список доступных устройств хранения, подключённых через выбранный адаптер;
• Пути - вкладка отображает конфигурацию мультипути к устройствам хранения;
• Динамическое обнаружение - вкладка позволяет управлять списком IP-адресов и портов iSCSI-серверов.

Доступны действия:

• Добавить — добавление нового сервера в список обнаружения;

• Удалить — удаление выбранного сервера;

• Расширенный обзор — просмотр расширенных параметров.

• Статическое обнаружение -вкладка отображает целевые адреса и iSCSI-имена, а также позволяет вручную задать параметры подключения к конкретному хранилищу.

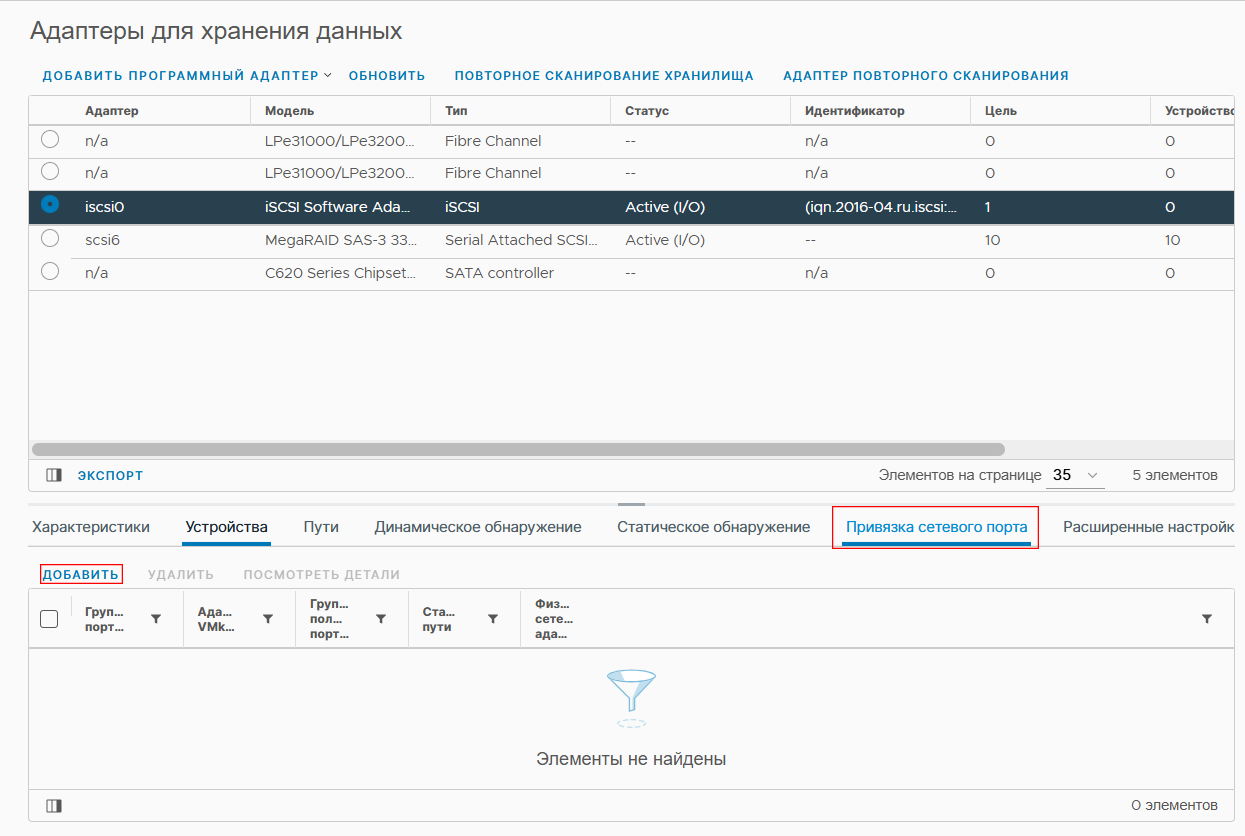

• Привязка сетевого порта - вкладка позволяет назначить адаптеру конкретный сетевой интерфейс.

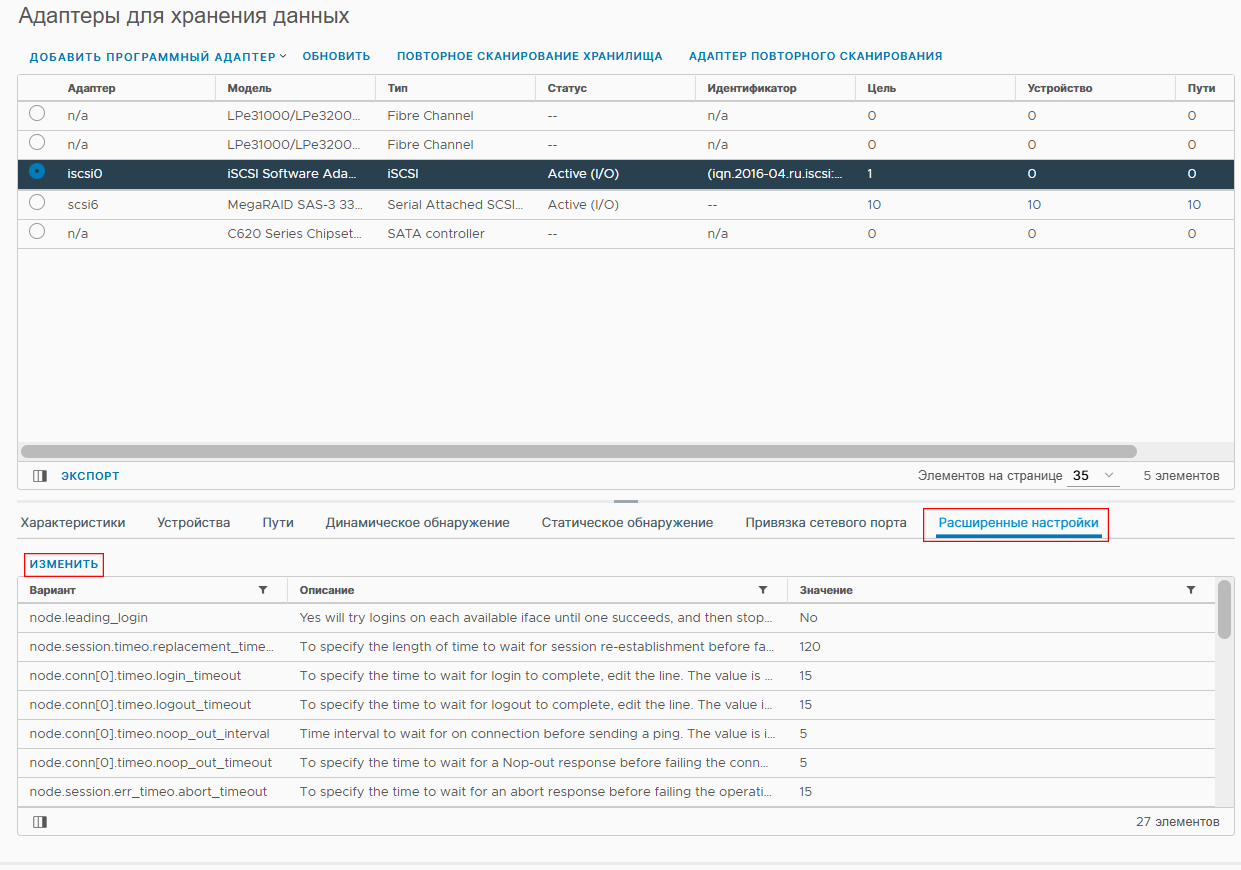

• Вкладка Расширенные настройки (iSCSI) открывает доступ к расширенным параметрам адаптера.

Для изменения параметров используется кнопка Изменить. Открывается таблица с настраиваемыми параметрами iSCSI-протокола:

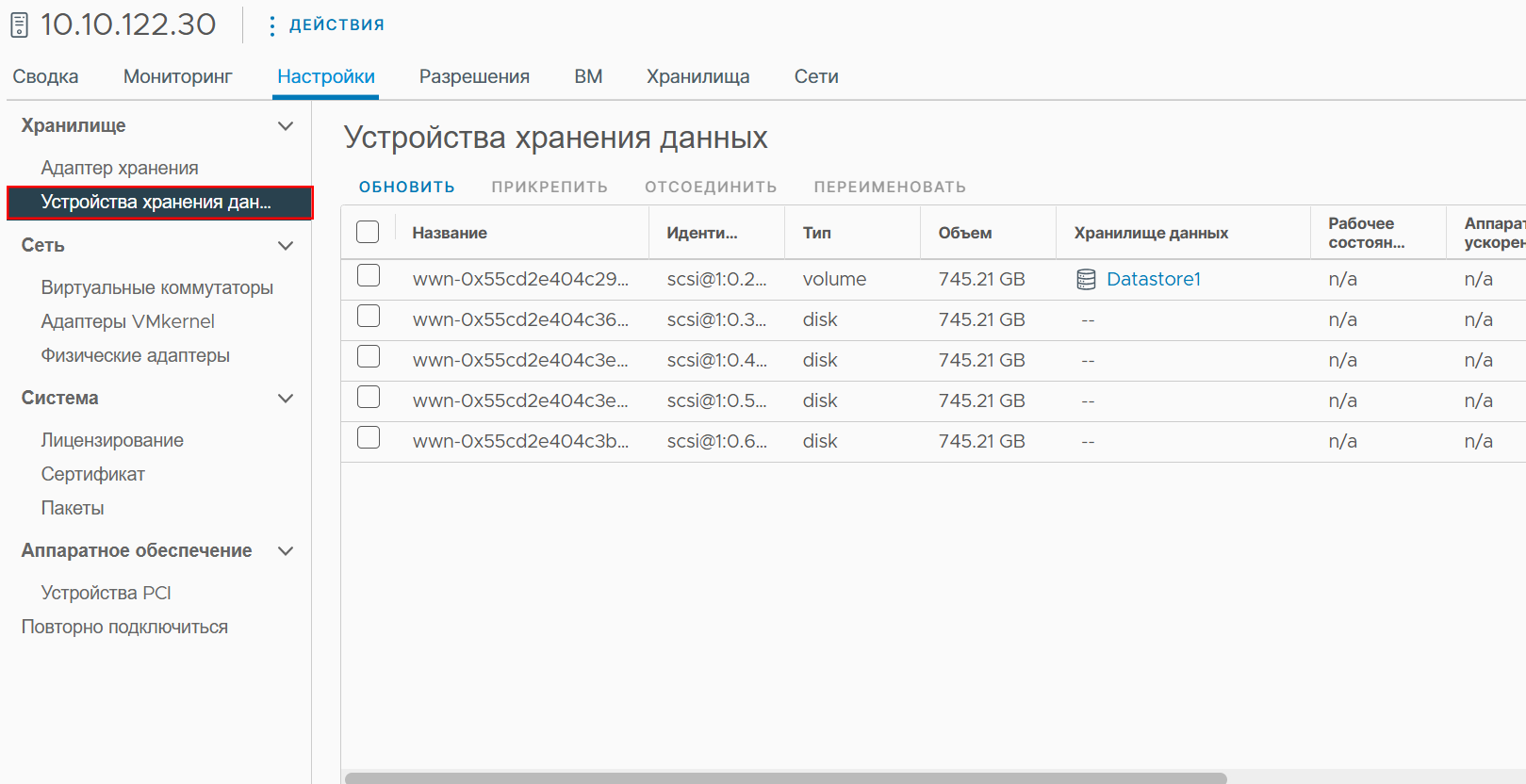

Устройства хранения данных

Во вкладке Устройства хранения данных представлены диски, которые подключены к данному хосту, их название, объем, тип диска, тип привода, рабочее состояние, тип интерфейса. При выборе диска с помощью нажатия на него левой кнопкой мыши, будут доступны следующие действия:

Таблица содержит следующие столбцы:

• Название — уникальное имя устройства;
• Идентификатор — имя, присвоенное устройству в системе;
• Тип — тип устройства;
• Объём — общий размер устройства хранения;
• Хранилище данных — имя хранилища, к которому привязано устройство.

Над таблицей расположены команды управления:

• Обновить — перезапрашивает данные о доступных устройствах;
• Стереть разделы — очищает структуру разделов с выбранного устройства;

Также доступна функция Экспорт, позволяющая выгрузить список в файл.

Панель сведений об устройстве отображает следующую информацию:

• Вкладка Характеристики:
  • Название;
  • Идентификатор;
  • Тип;
  • Объём ресурсов;
  • Тип привода;
  • Формат сектора (например, 512).

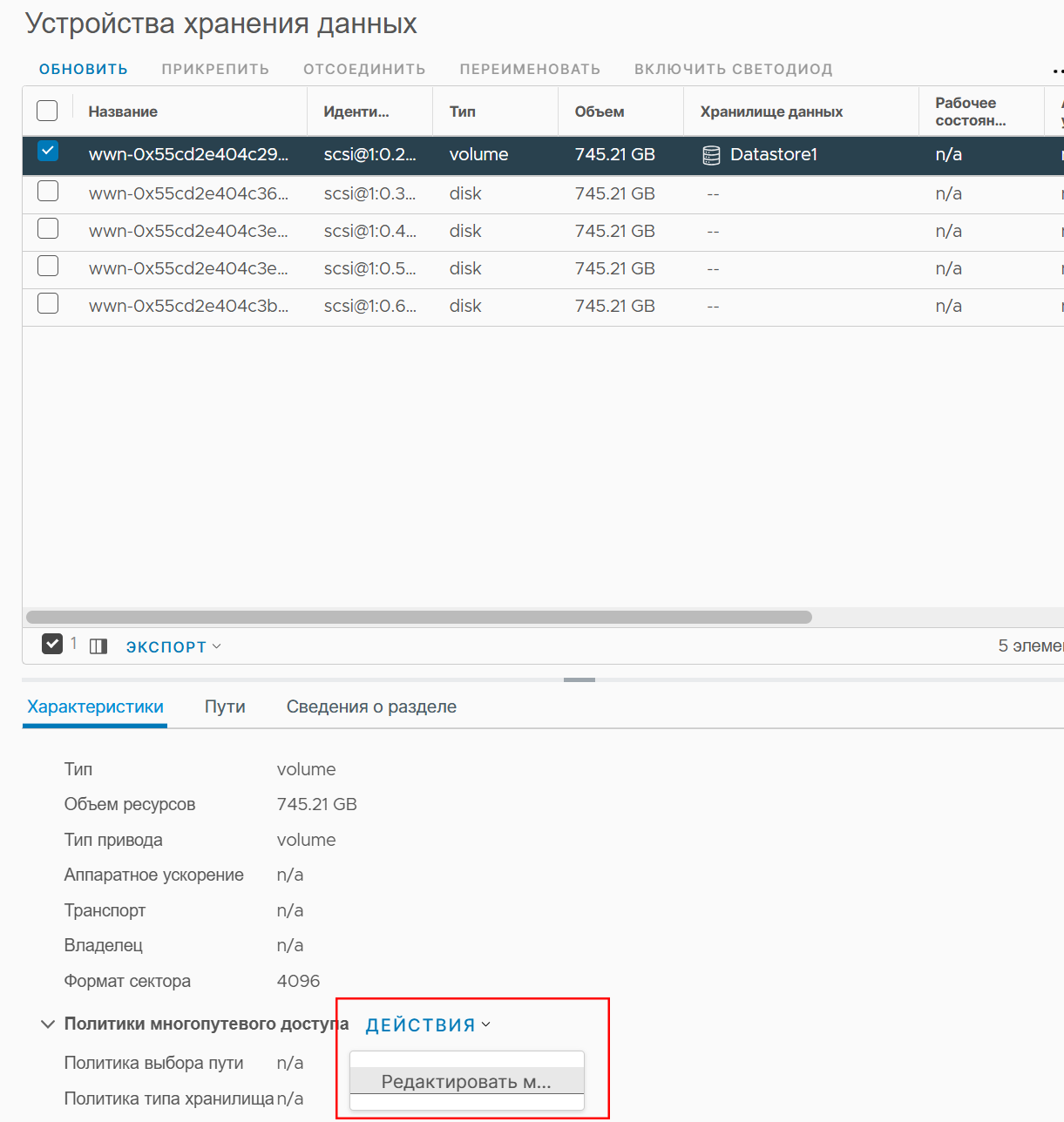

Редактирование политик многопутевого доступа

Для редактирования политики многопутеовго доступа необходимо:

1. Выбрать устройство в списке.
2. В разделе Характеристики -> Политики многопутевого доступа нажать Действия -> Редактирование политик многопутевого доступа.

Настройка Политики многопутевого доступа содержит:

• Политику выбора пути;
• Политику типа хранилища.
• Кнопку Редактировать — открывает настройки многопутевого доступа (MPIO).

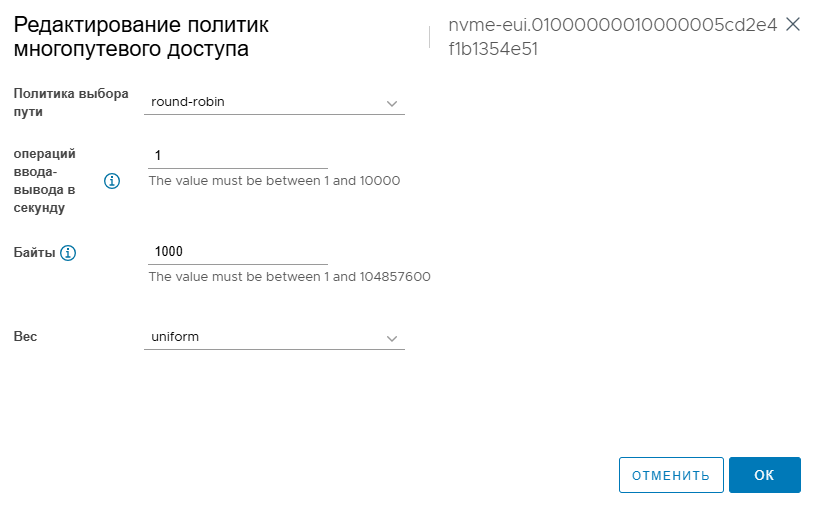

Поля для настройки MPIO:

• Политика выбора пути: выпадающий список, определяющий алгоритм балансировки нагрузки;
• Операций ввода-вывода в секунду: числовое значение, определяющее частоту переключения между путями;
• Байты: объём данных до переключения (от 1 до 104857600);
• Вес: приоритет пути при неравномерном распределении нагрузки.

В правом верхнем углу отображается уникальный идентификатор устройства, к которому применяются настройки.

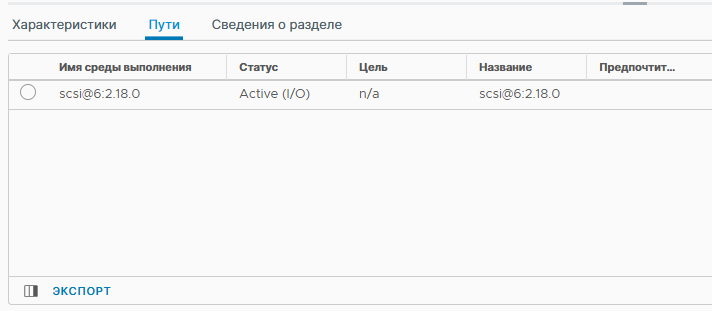

• Вкладка Пути отображает все активные пути к выбранному устройству:

• Имя среды выполнения;

• Статус;

• Цель;

• Название пути.

Используется для диагностики и настройки избыточности каналов хранения.

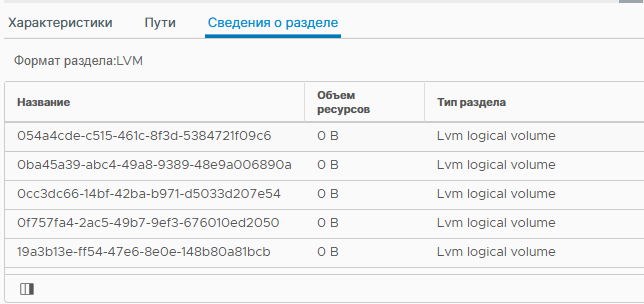

• Вкладка Сведения о разделе показывает структуру томов на выбранном устройстве:

• Формат раздела (например, LVM);

• Название тома;

• Объём ресурсов (в байтах);

• Тип раздела (например, LVM logical volume).

Используется для анализа логических томов и групп в составе накопителя.
