Управление ВМ

Управление ВМ

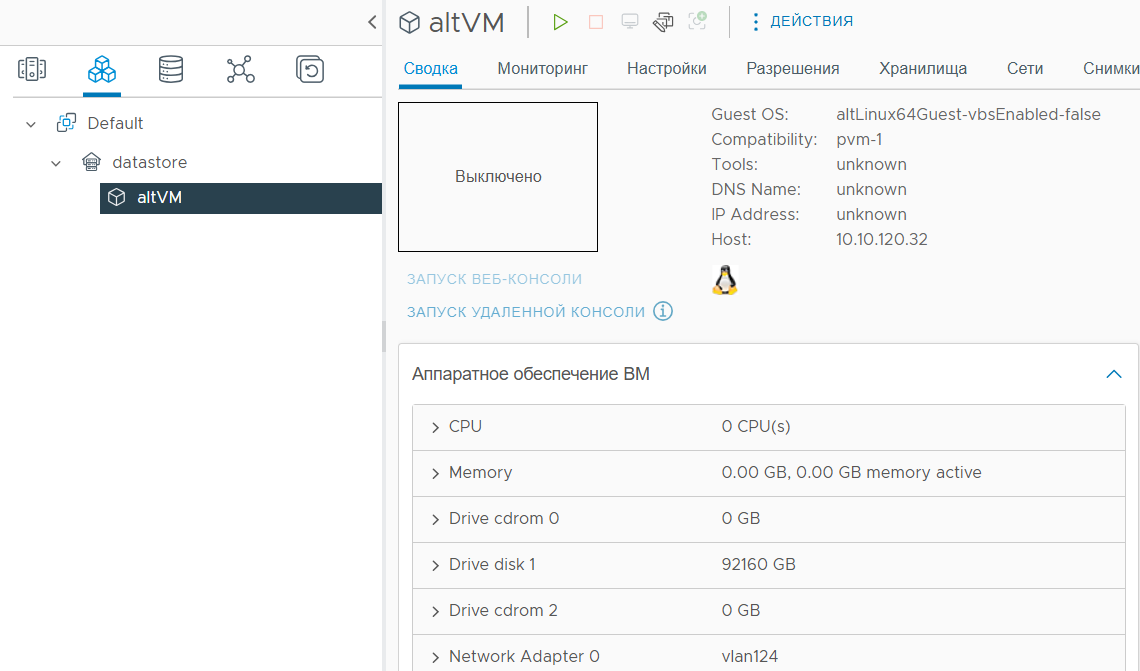

Виртуальные машины доступны в разделе Виртуальные машины. По умолчанию при переходе в раздел открывается информация о ВМ.

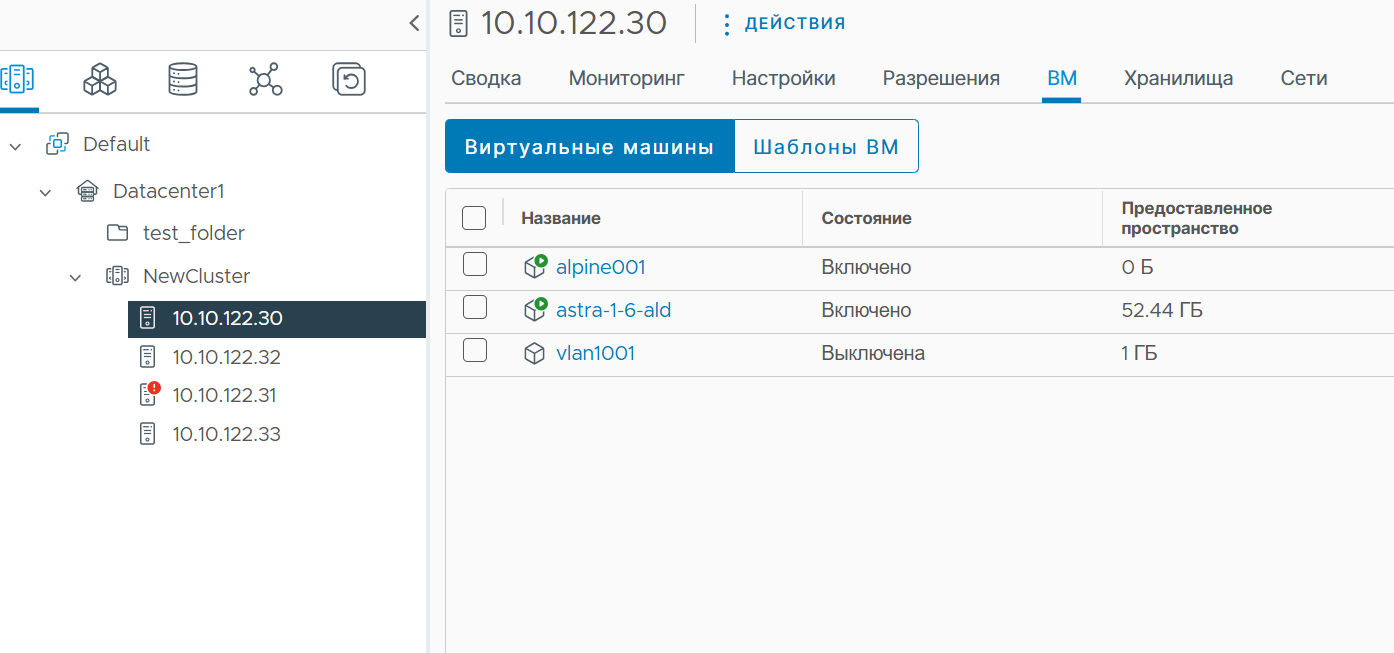

Развернутые на хосте ВМ доступны на вкладке ВМ.

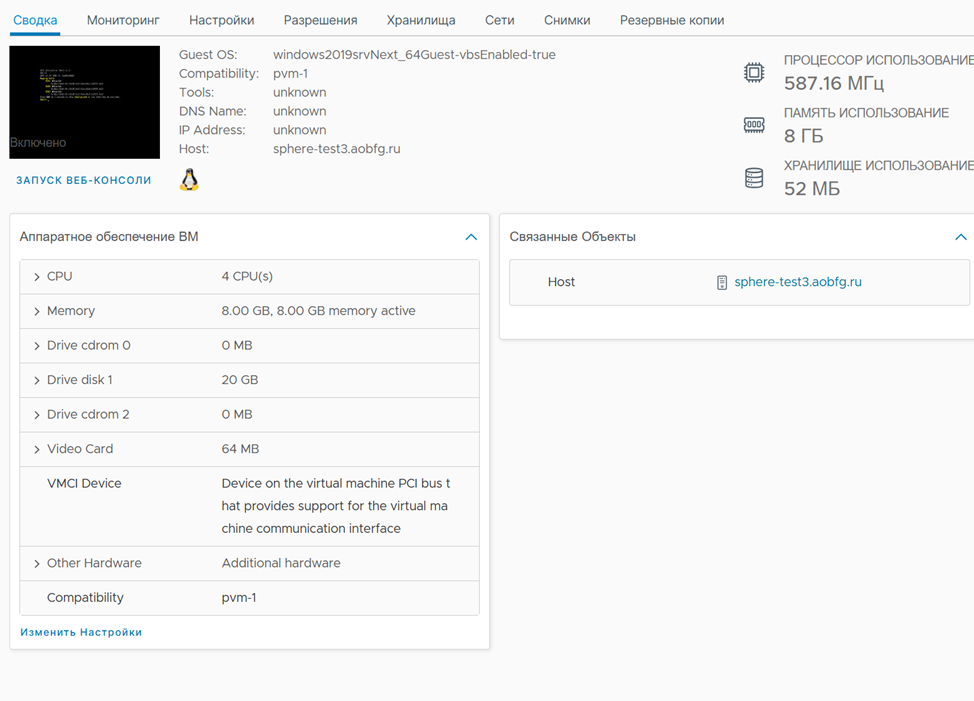

При выборе ВМ из списка в инвентаре откроется окно управления ВМ. Вкладка Сводка содержит следующую информацию:

• Гостевая ОС: название и архитектура операционной системы, установленной на виртуальной машине;
• Совместимость: версия платформы виртуализации, с которой совместима ВМ (например, pvm-1);
• Инструменты: текущее состояние и версия установленных гостевых инструментов;
• DNS-имя: доменное имя виртуальной машины;
• IP-адреса: IPv4 и IPv6 адреса, полученные гостевой ОС.

Дополнительно отображаются показатели текущей загрузки:

• использование процессора : текущее использование CPU виртуальной машины (в Гц);
• использование памяти: объём оперативной памяти, занятой в процессе работы;
• Использование диска: общий объём занятого пространства на диске ВМ.

В нижней части экрана отображается свёрнутая секция Аппаратное обеспечение ВМ, содержащая:

• количество виртуальных процессоров;
• выделенную память;
• список подключённых CD/DVD-дисков;
• жёсткий диск;
• видеокарту (объём видеопамяти).

Дополнительно доступен Запуск веб-консоли.

Для изменения конфигурации можно воспользоваться кнопкой Изменить настройки, расположенной внизу блока аппаратного обеспечения

Изменение питания ВМ

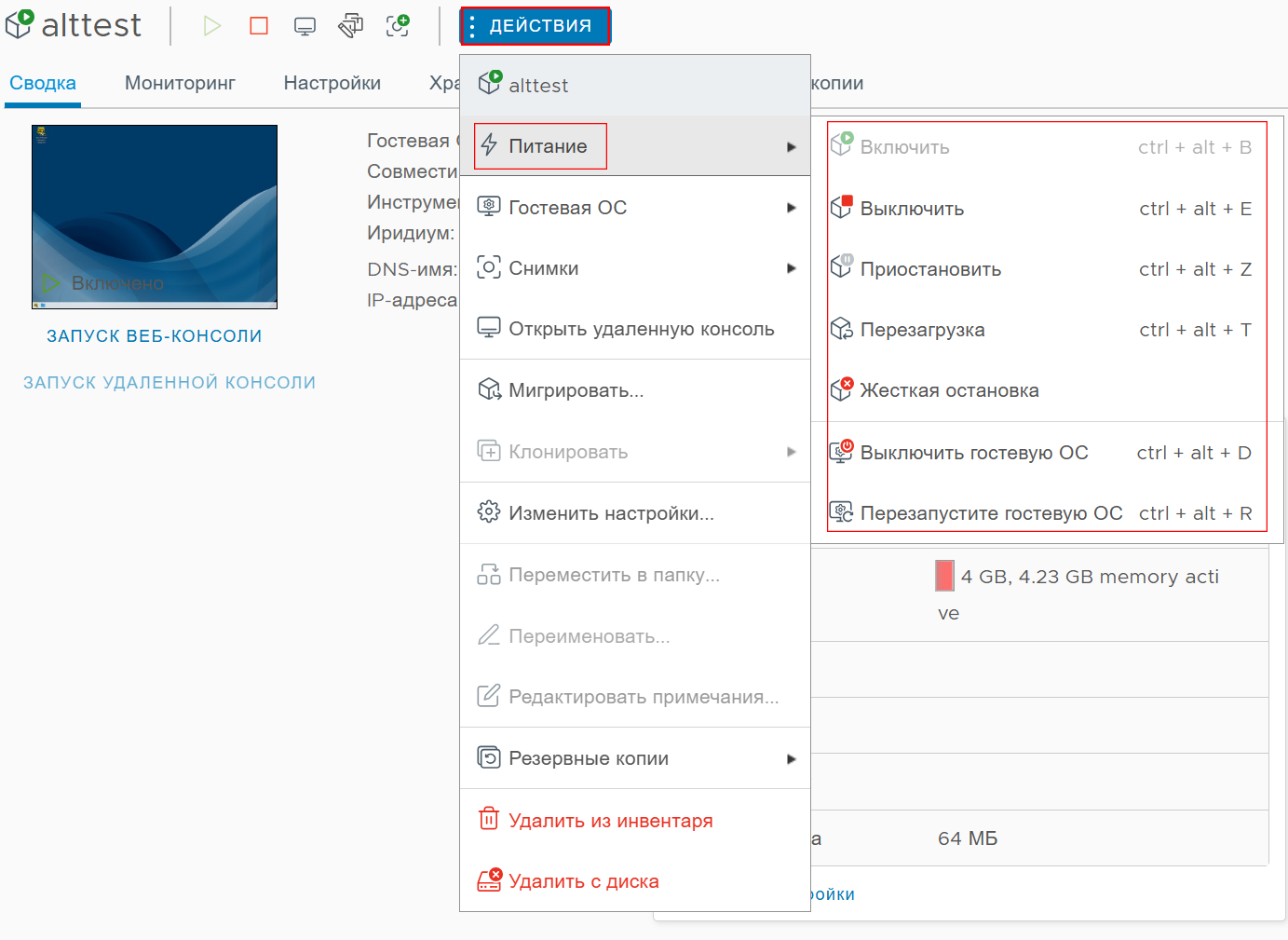

Для работы с питанием ВМ необходимо нажать клавишу Действия, затем в выпадающем меню выбрать Питание. Доступны следующие опции:

• Включить – запускает виртуальную машину;
• Выключить – корректное завершение работы виртуальной машины;
• Приостановить – переводит ВМ в состояние сна (pause), сохраняется состояние оперативной памяти;
• Перезагрузка – инициирует мягкую перезагрузку виртуальной машины;
• Жёсткая остановка – экстренное завершение работы ВМ (аналог отключения питания).
• Выключить гостевую ОС – отправляет сигнал завершения сеанса внутри операционной системы (аналог нажатия кнопки выключения на ПК);
• Перезапустить гостевую ОС – инициирует мягкую перезагрузку непосредственно внутри ОС.

Изменение настроек ВМ

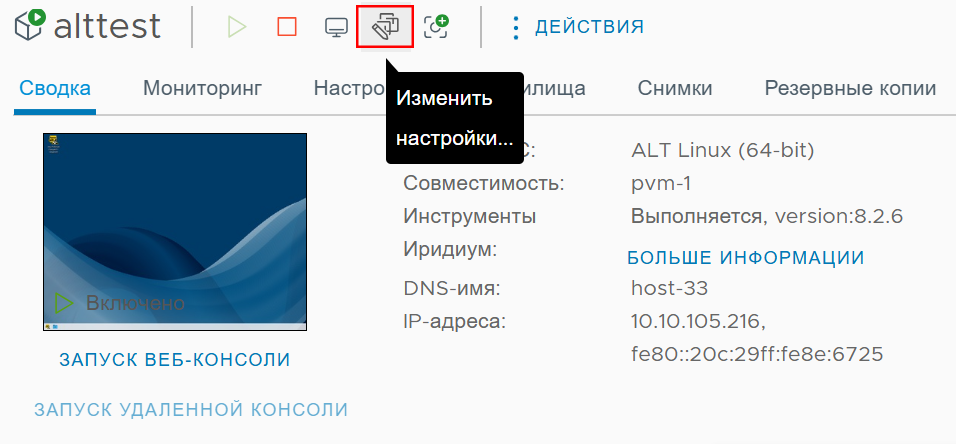

Для настройки виртуальной машины необходимо нажать кнопку Изменить настройки на панели управления ВМ

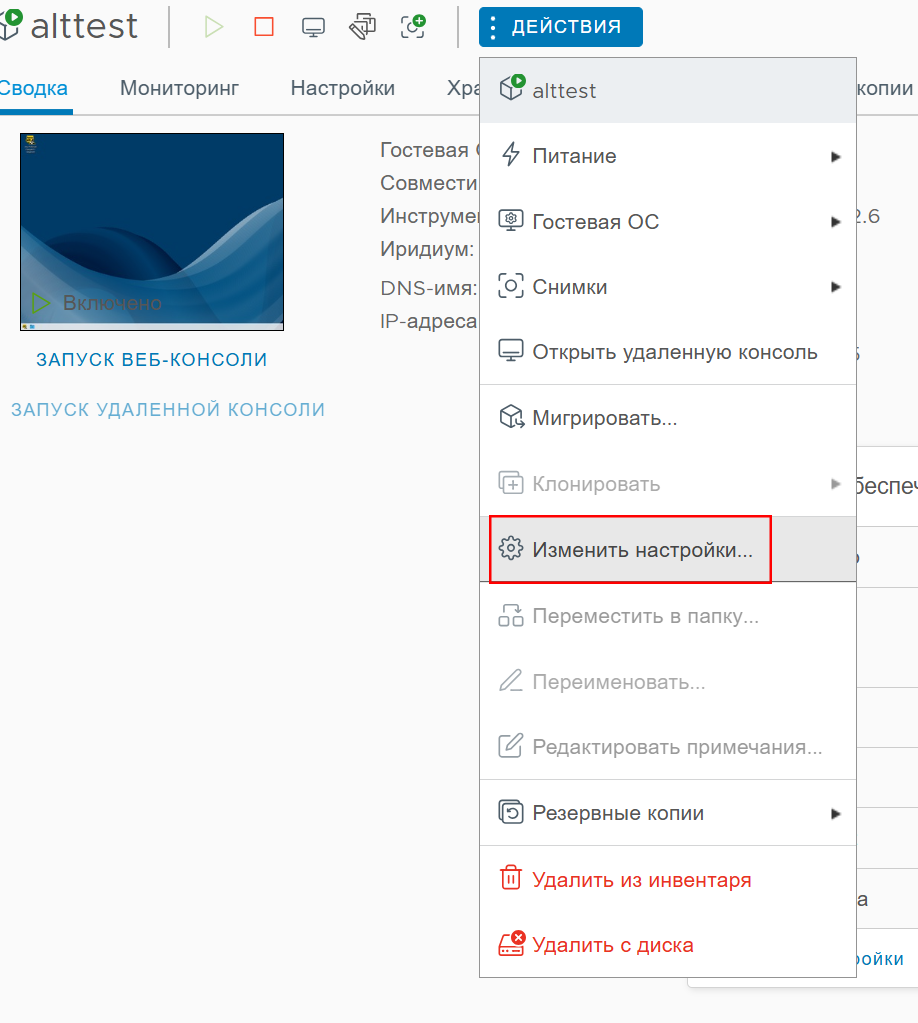

Также можно выполнить действие с помощью кнопки Действия.

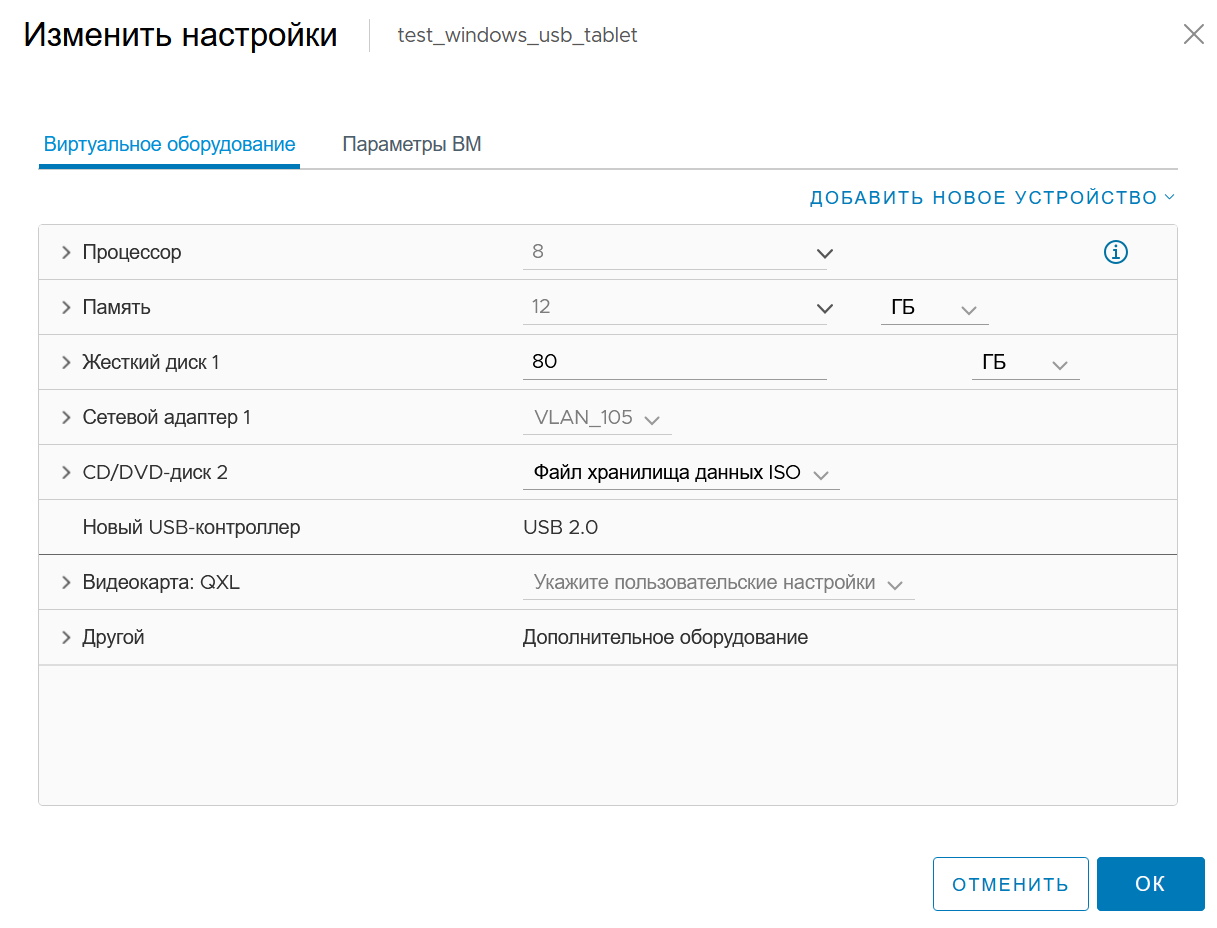

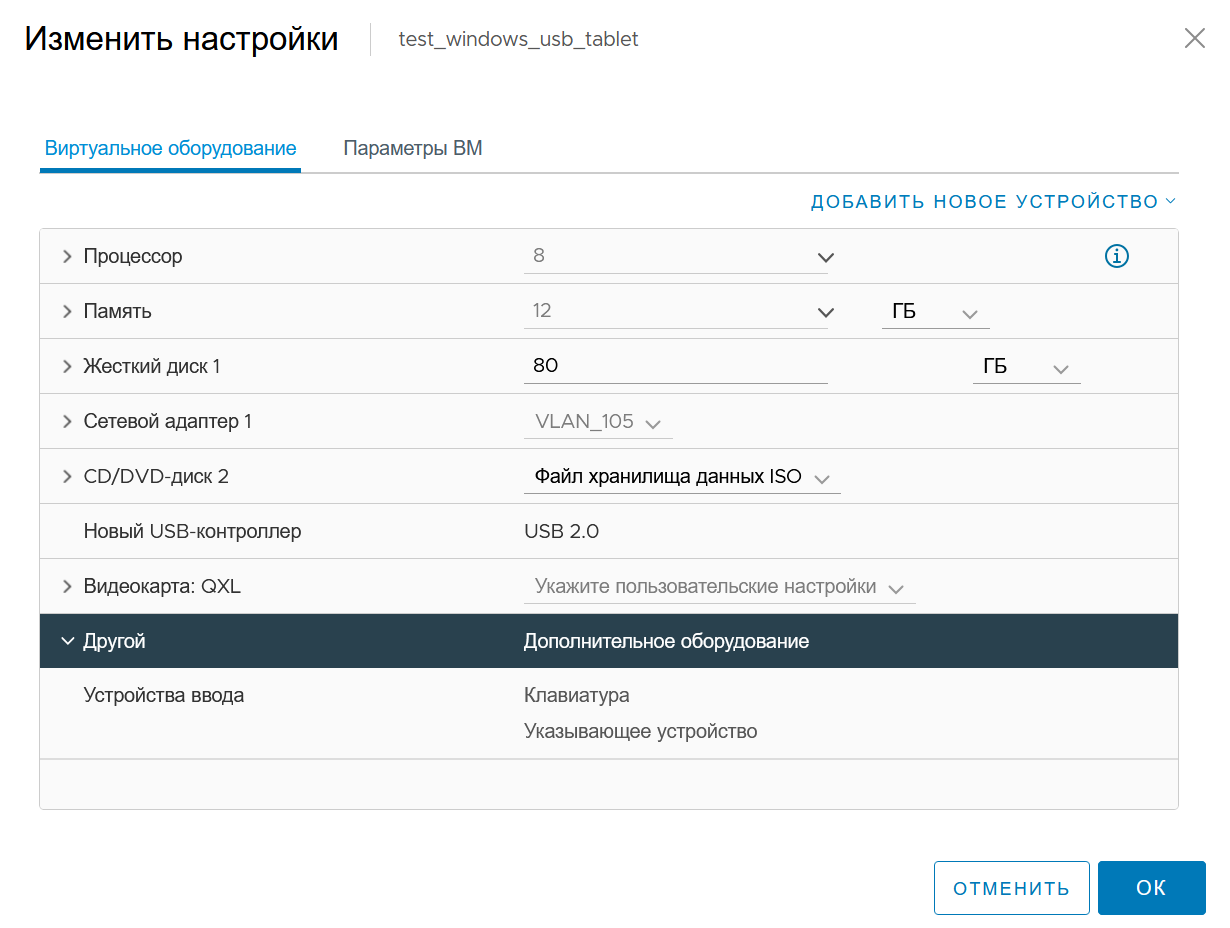

После этого откроется окно изменения настроек виртуальной машины:

Вход в гостевую ВМ

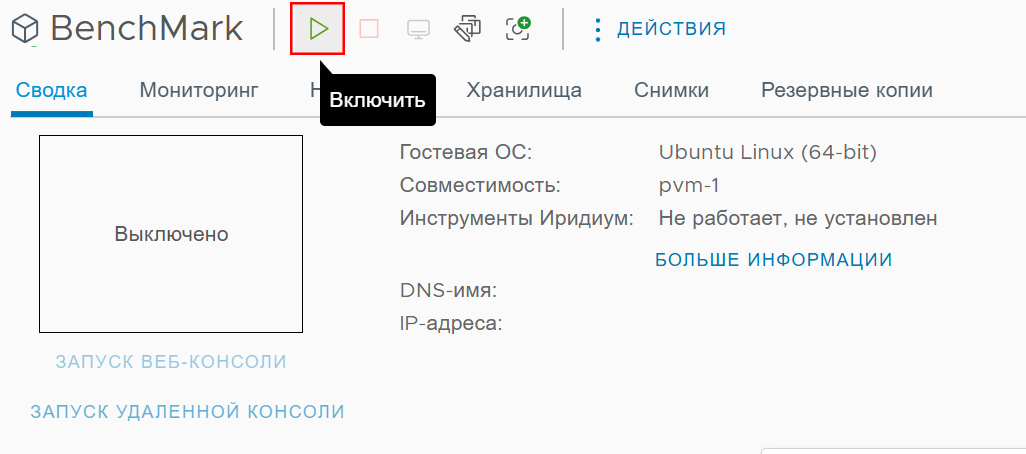

1. Необходимо запустить ВМ с помощью кнопки Включить в панели управления или в выпадающем меню кнопки Действия

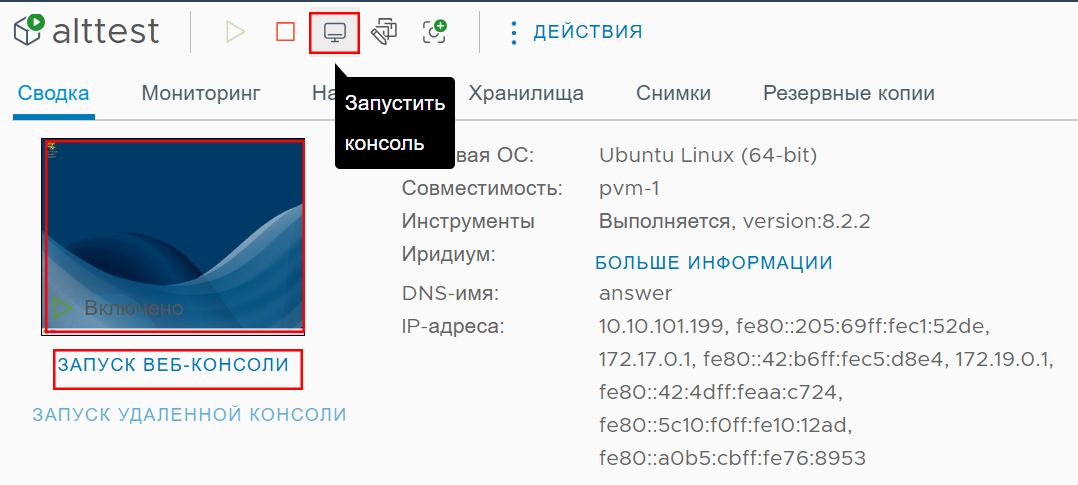

2. Для подключения к ВМ необходимо нажать кнопку Запуск ВЕБ-консоли или нажать на миниатюру экрана (доступно только при включенной ВМ).

Снимки ВМ

Снимки состояния, или снапшоты - позволяют сохранить состояние и данные виртуальной машины на момент создания снимка. При создании снимка состояния виртуальной машины образ ВМ “замораживается” в текущем состоянии. Программный комплекс “Сфера” поддерживает создание нескольких снимков для того, чтобы позволить администратора выбирать, к какому состоянию ВМ ему необходимо вернуться. Снимок ВМ содержит следующую информацию:

• Настройки ВМ - конфигурация виртуального оборудования и настроек ВМ;
• Состояние питания ВМ - ВМ может быть выключена, включена или приостановлена.
• Состояние диска - состояние всех виртуальных дисков ВМ;
• Состояние памяти ВМ - содержимое памяти ВМ.

Все снимки представлены в качестве древовидной структуры, где ранние снимки находятся вверху, поздние - снизу.

Создание снимков ВМ

Для создания снимка ВМ необходимо выполнить следующие действия:

1. Перейти к нужной ВМ.
2. Нажать на кнопку Действия.
3. Выбрать параметр Снимки.
4. Нажать на кнопку Сделать снимок.

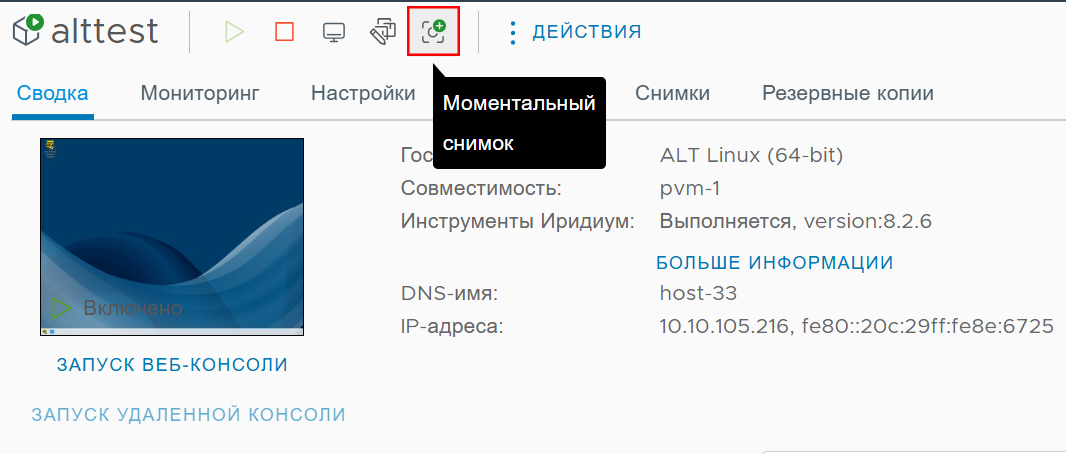

Так же снимок ВМ можно сделать, нажав на соответствующую кнопку на панели управления ВМ или перейти в раздел Снимки.

5. Откроется окно создания нового снимка, где необходимо указать имя снимка, и при необходимости - описание.
6. Нажать кнопку Готово. После этого снимок появится в разделе Снимки.

Удаление и редактирование снимков ВМ

Для удаления снимков:

1. Перейти к нужной ВМ.
2. Перейти в раздел Снимки.
3. Выбрать снимок, который нужно удалить, затем нажать кнопку Удалить.
4. Нажать кнопку Готово.

Для редактирования снимков:

1. Перейти к нужной ВМ.
2. Перейти в раздел Снимки.
3. Выбрать снимок, который нужно удалить, затем нажать кнопку Редактировать.
4. После изменения имени, описания ВМ, нажать кнопку Готово.

Восстановление состояния ВМ из снимка состояния

Для отката состояния виртуальной машины на момент создания снимка необходимо выполнить действия:

1. Перейти к нужной ВМ.
2. Перейти в раздел Снимки.
3. Выбрать снимок ВМ, с помощью которого нужно восстановить состояние ВМ, затем нажать кнопку Восстановить.
4. Появится окно отката состояния ВМ.

❗️ Текущее состояние этой виртуальной машины будет потеряно, если оно не сохранено в снимке состояния.

5. Нажать кнопку Восстановить. Состояние виртуальной машины будет таким, каким оно было на момент создания снимка.

Горячее добавление устройств

Для изменения настроек ВМ необходимо нажать на кнопку Действия, затем нажать на кнопку Изменить настройки….

Горячее добавление сетевого адаптера

❗️ Для горячего добавления сетевого адаптера необходимо выбрать при создании ВМ сетевой адаптер с типом paravirtual.

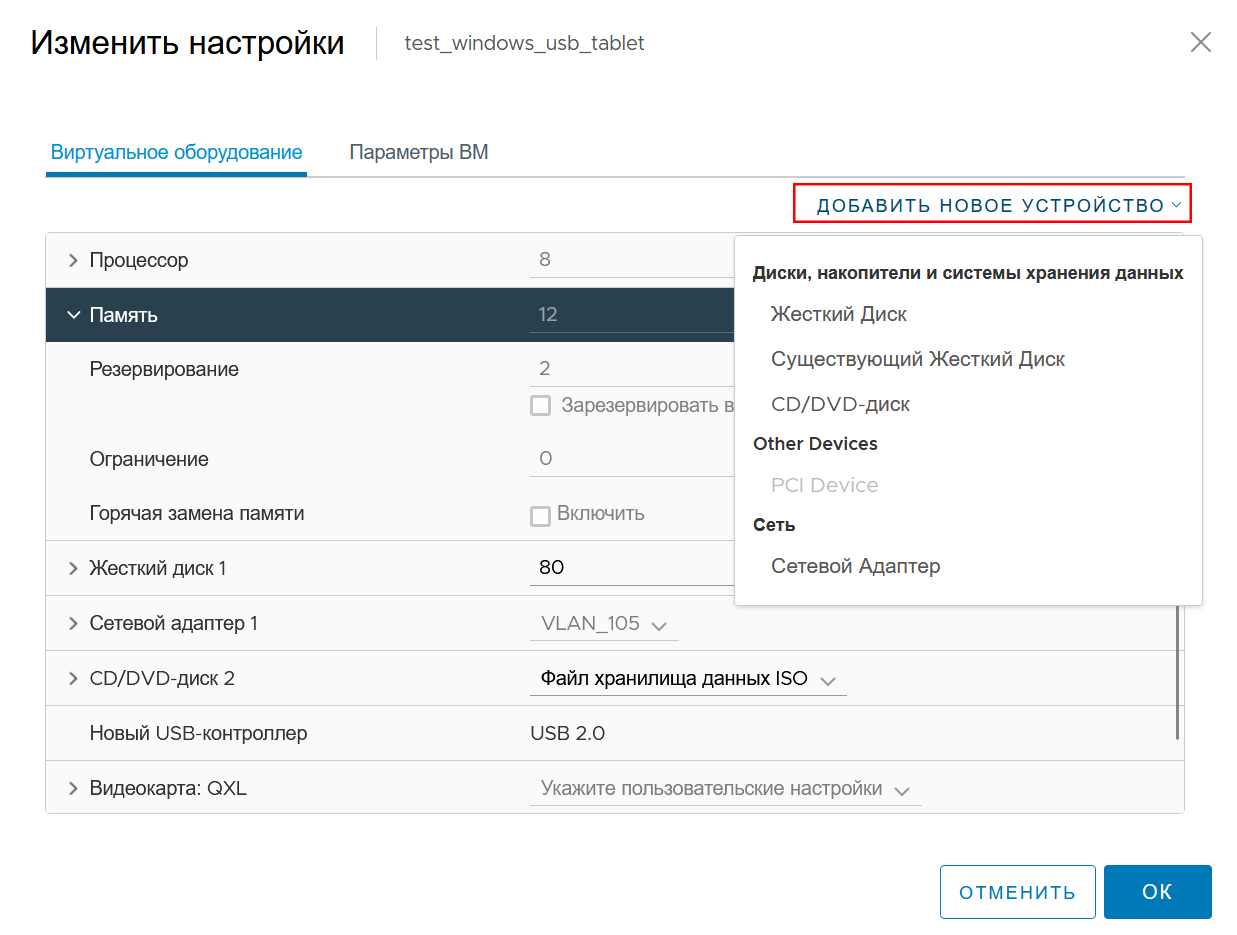

• Для добавления нового сетевого адаптера необходимо нажать на кнопку Добавить новое устройство, после чего появится список доступных для добавления устройств, где необходимо выбрать Сетевой адаптер.

❗️ “Горячее” добавление жесткого диска возможно в случае, если жесткий диск использует шину Virtio.

• Настроить сетевой адаптер можно с помощью вкладки Сетевой адаптер;

• Настройка CD/DVD диска находится во вкладке CD/DVD-диск. Данная опция также позволяет настроить виртуальную шину CD/DVD диска;

• вкладка Видеокарта позволяет настроить количество дисплеев.

Раздел Другие настройки позволяет выбрать устройства ввода.

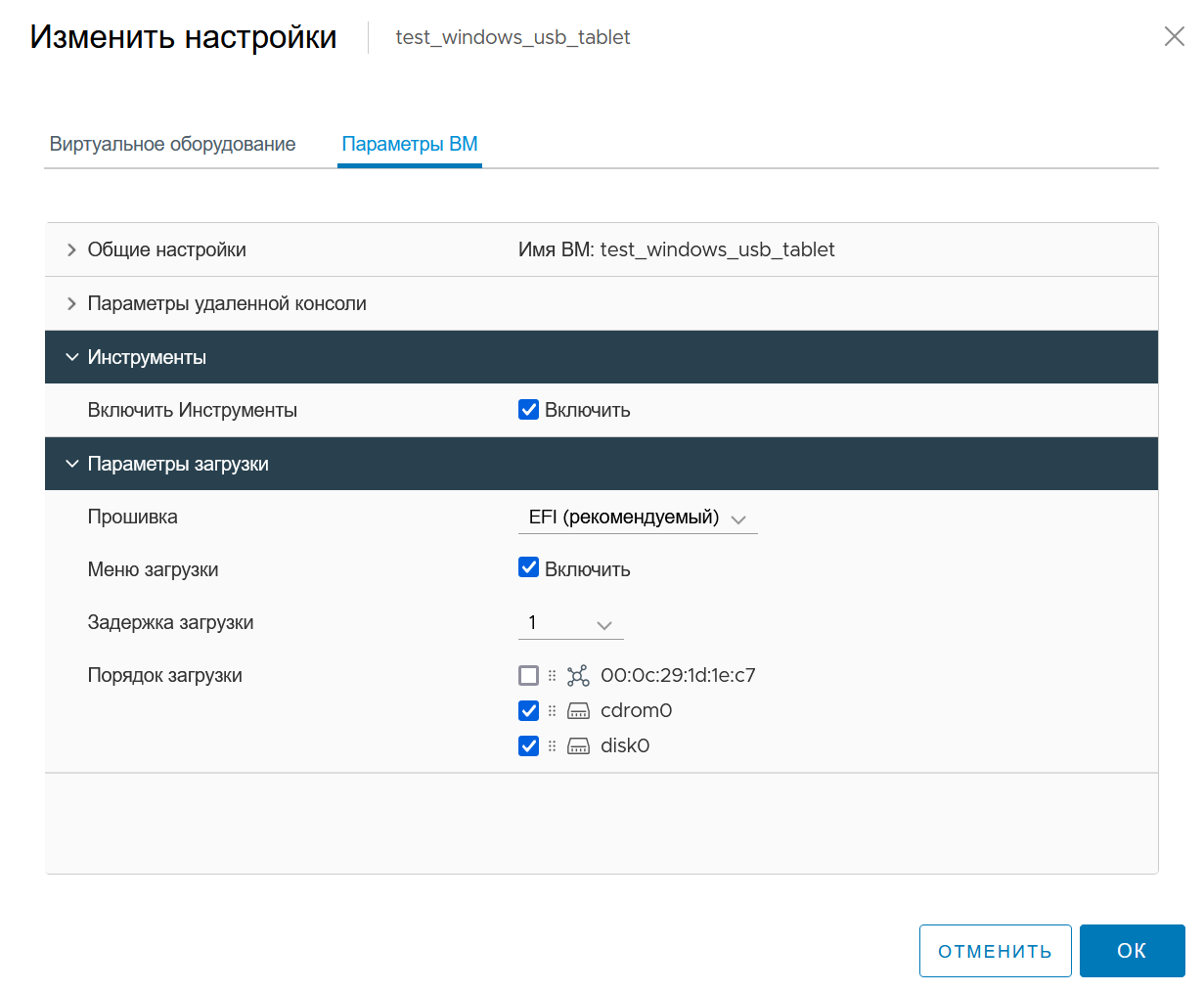

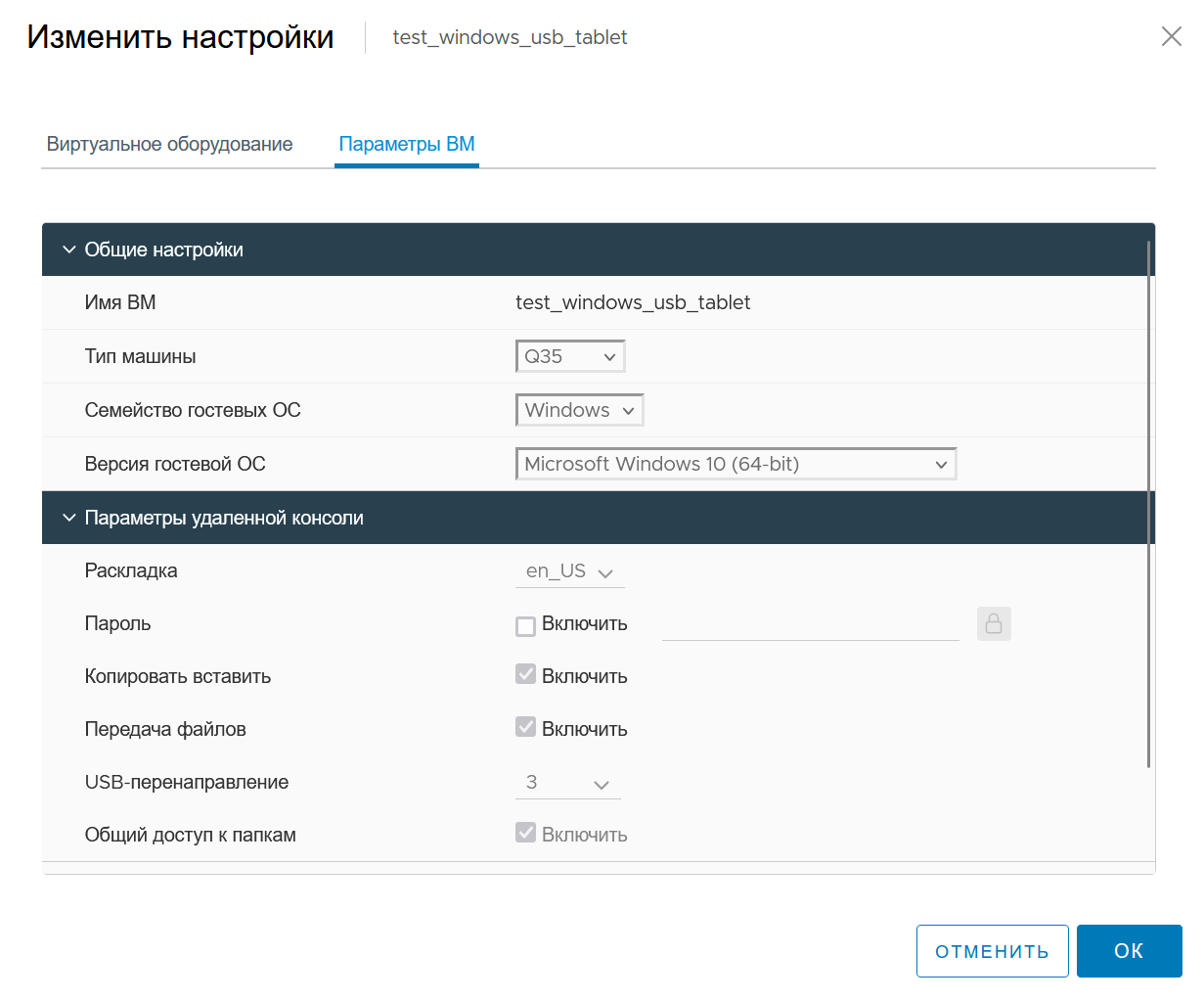

Раздел Параметры ВМ позволяет настроить общие настройки ВМ, такие, как имя, порядок загрузки дисков, семейство гостевой ОС и другие параметры.

Добавление гостевых инструментов в ВМ

Гостевые агенты значительно упрощают эксплуатацию виртуальной машины. Для виртуальных машин на базе ОС Windows гостевые инструменты встроены в систему.

Для добавления инструментов ВМ на ОС Windows необходимо выполнить следующие действия:

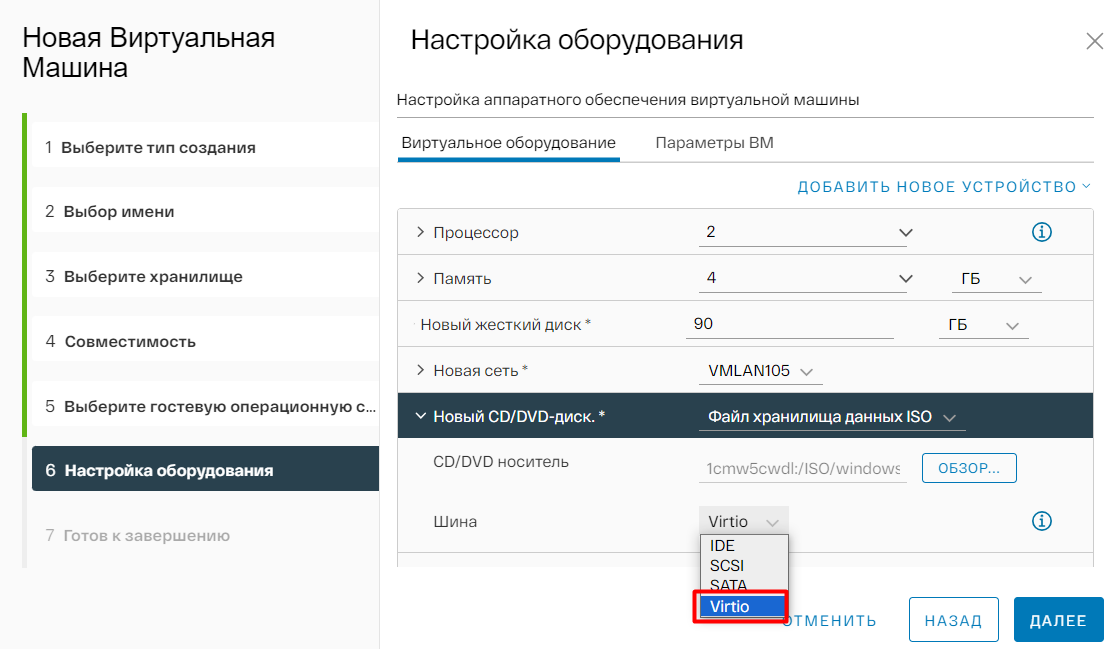

1. При создании виртуальной машины в шаге Настройка оборудования выбрать шину Virtio.

2. После создания виртуальной машины, выбрать ее в списке с помощью нажатия правой кнопкой мыши.

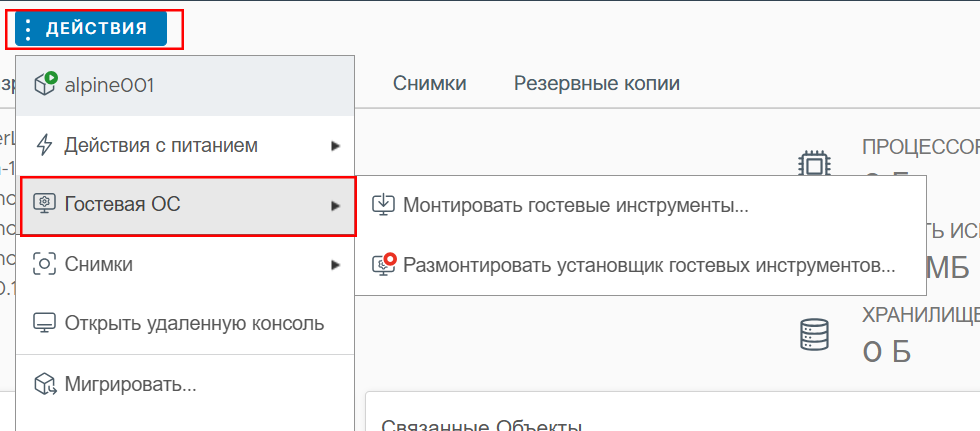

3. Нажать кнопку Действия > Гостевая ОС > Смонтировать гостевые инструменты.

4. Войти в гостевую ВМ, убедиться, что образ с утилитами присутствует.
5. Войти в проводник, нажать на диск с инструментами.
6. Запустить установщик, дождаться окончания установки.
7. Гостевые инструменты установлены. При необходимости, гостевые инструменты можно размонтировать, нажав соответствующую кнопку Размонтировать гостевые инструменты.

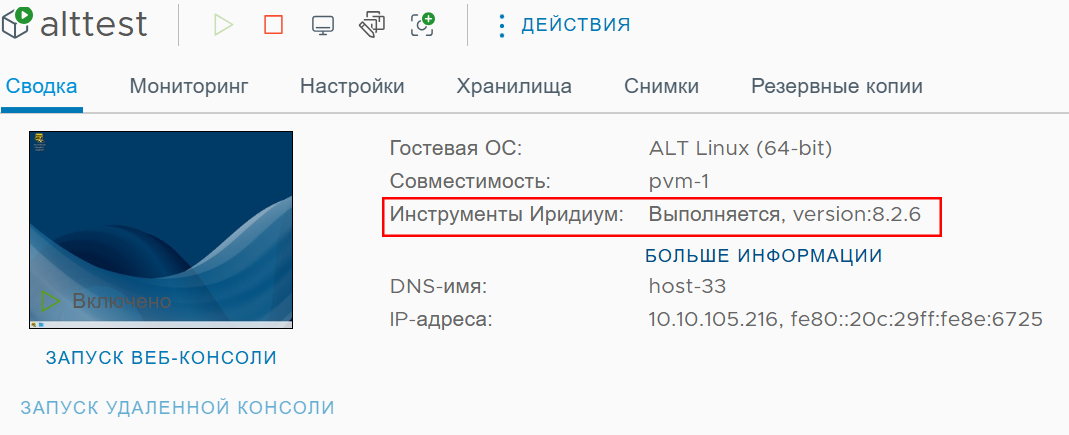

Наличие гостевых инструментов отображено в строке Инструменты Иридиум:

Для установки гостевых инструментов на базе Linux загрузка возможна через репозиторий: после установки ВМ в терминале выполнить команды:

sudo apt update
sudo apt install qemu-guest-agent

Создание действий по расписанию для виртуальной машины

Для создания действий по расписанию необходимо:

1. Выбрать нужную ВМ.
2. Перейти в раздел Настройки.
3. Перейти в раздел Действия по расписанию.

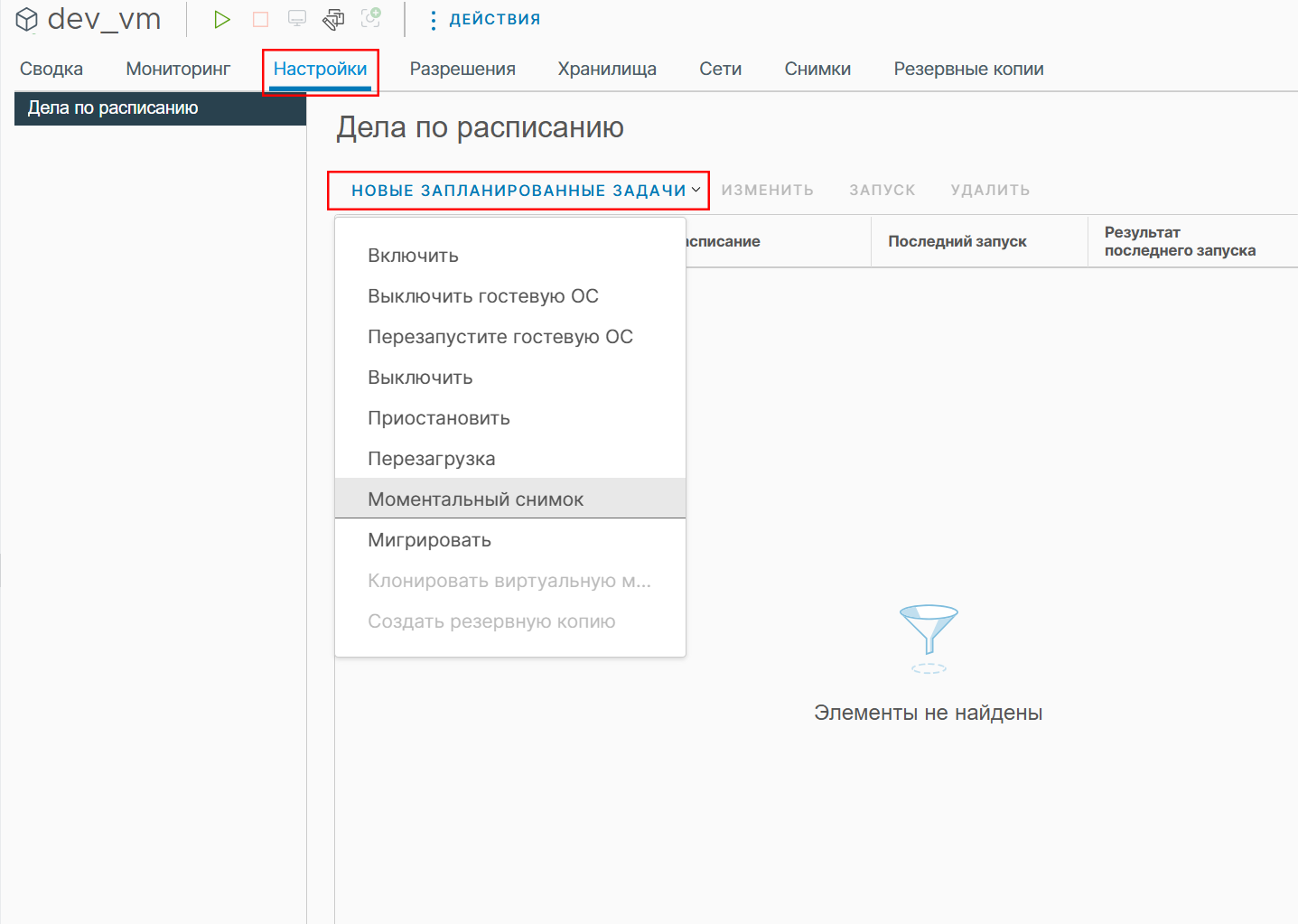

4. Нажать кнопку Новые запланированные задачи.

Доступны следующие действия:

• Включение;
• Выключение гостевой ОС;
• Перезапуск гостевой ОС;
• Выключение ВМ;
• Приостановка ВМ;
• Перезагрузка ВМ;
• Создание моментального снимка;
• Миграция ВМ.

После выбора откроется окно создания действия. Окно создания действия будет отличаться в зависимости от выбранного действия.

Включение, выключение, приостановка и перезагрузка ВМ по расписанию

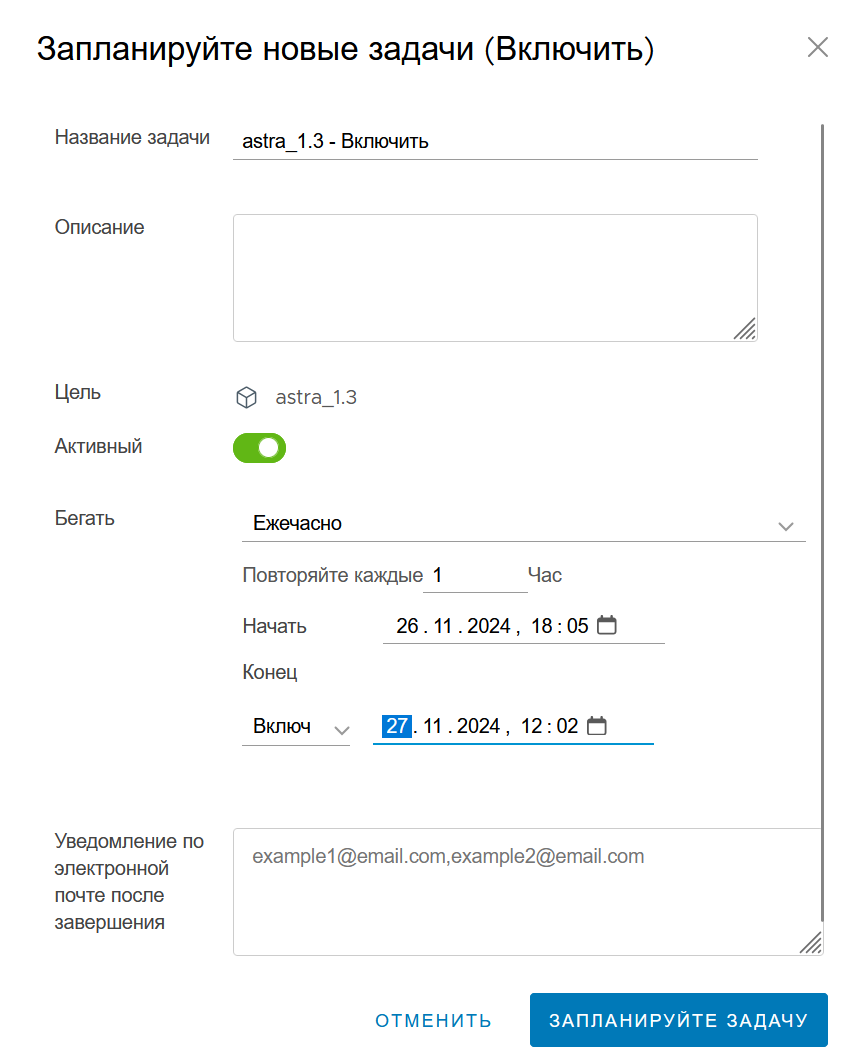

Для включения гостевой ОС по расписанию:

1. Выбрать соответствующее действие в выпадающем списке.
2. Откроется окно создания задачи.
3. Необходимо заполнить поля Название задачи, выставить расписание, с какой частотой будет исполняться задача.
4. Нажать кнопку Запланировать задачу.

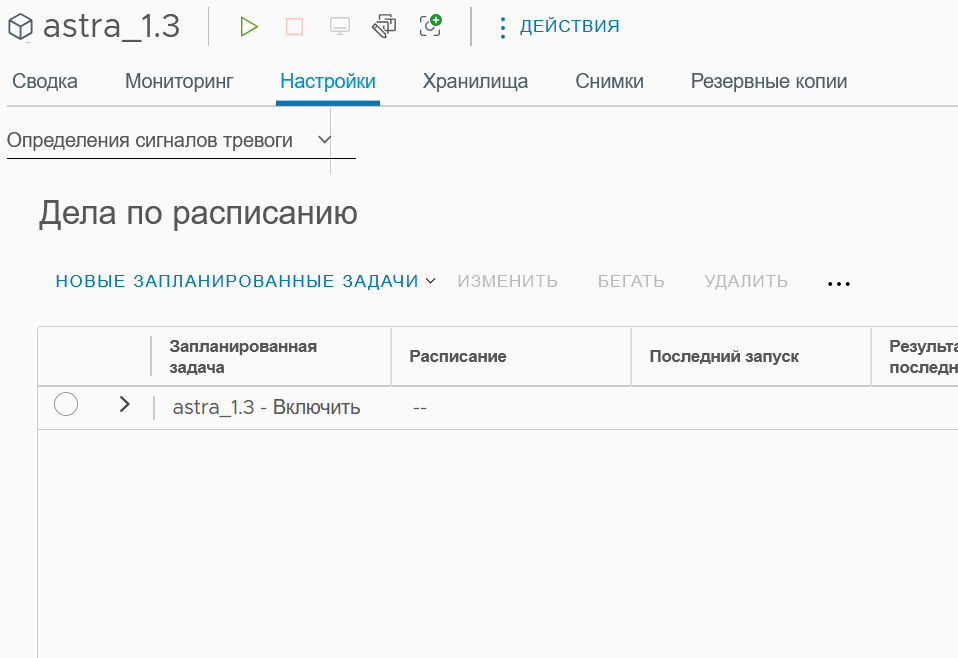

5. Созданная задача будет отображена в списке.

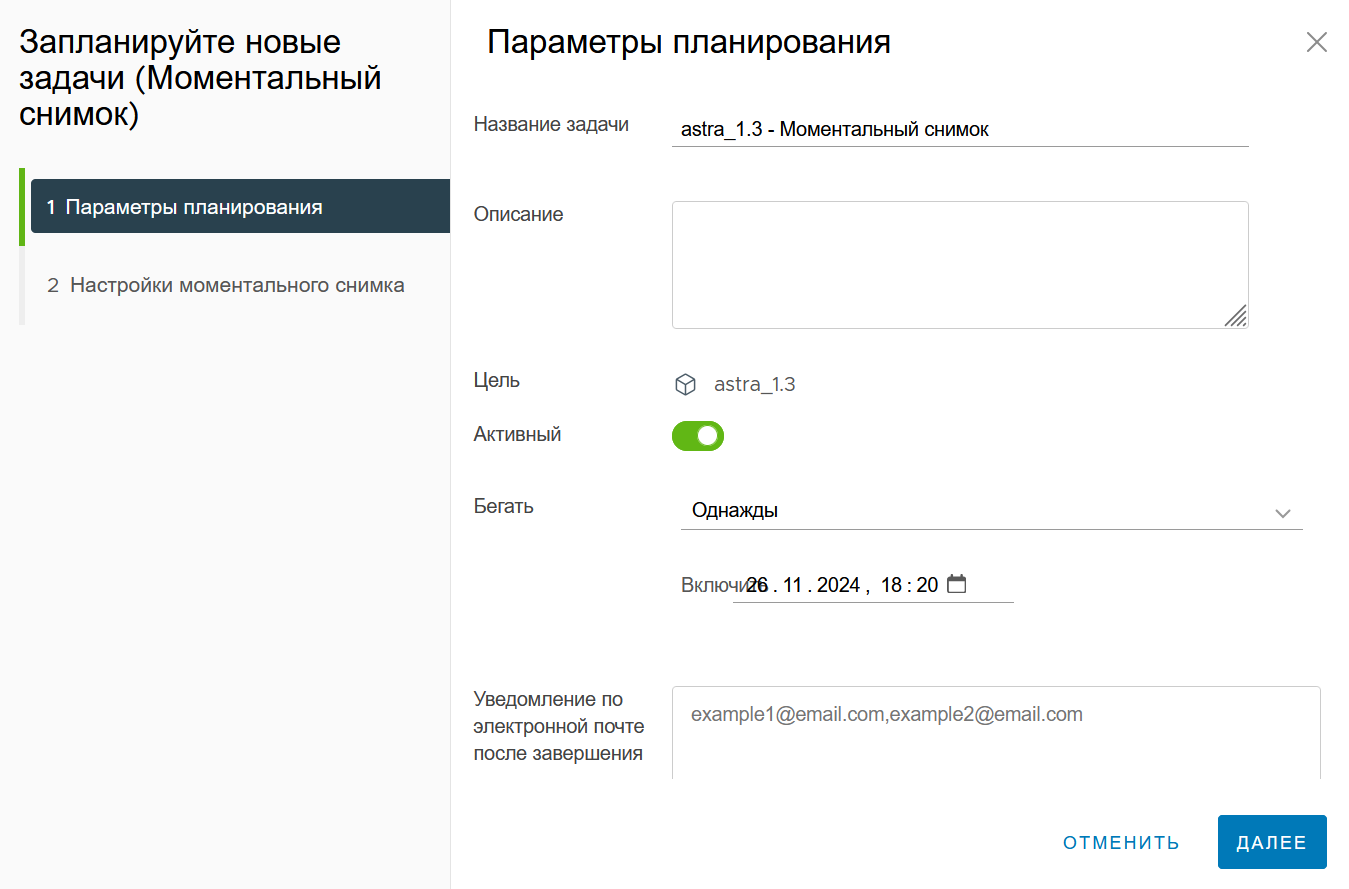

Создание моментального снимка по расписанию

Для создания снимка по расписанию:

1. Выбрать соответствующее действие в выпадающем списке.
2. Откроется окно создания задачи.
3. Необходимо заполнить поля Название задачи, выставить расписание, с какой частотой будет исполняться задача.
4. Нажать кнопку Далее.

5. Далее необходимо ввести имя снимка, и при необходимости, описание. Доступно включение в снимок памяти машины и гостевой файловой системы.
6. Созданная задача будет отображена в списке.

Миграция ВМ по расписанию

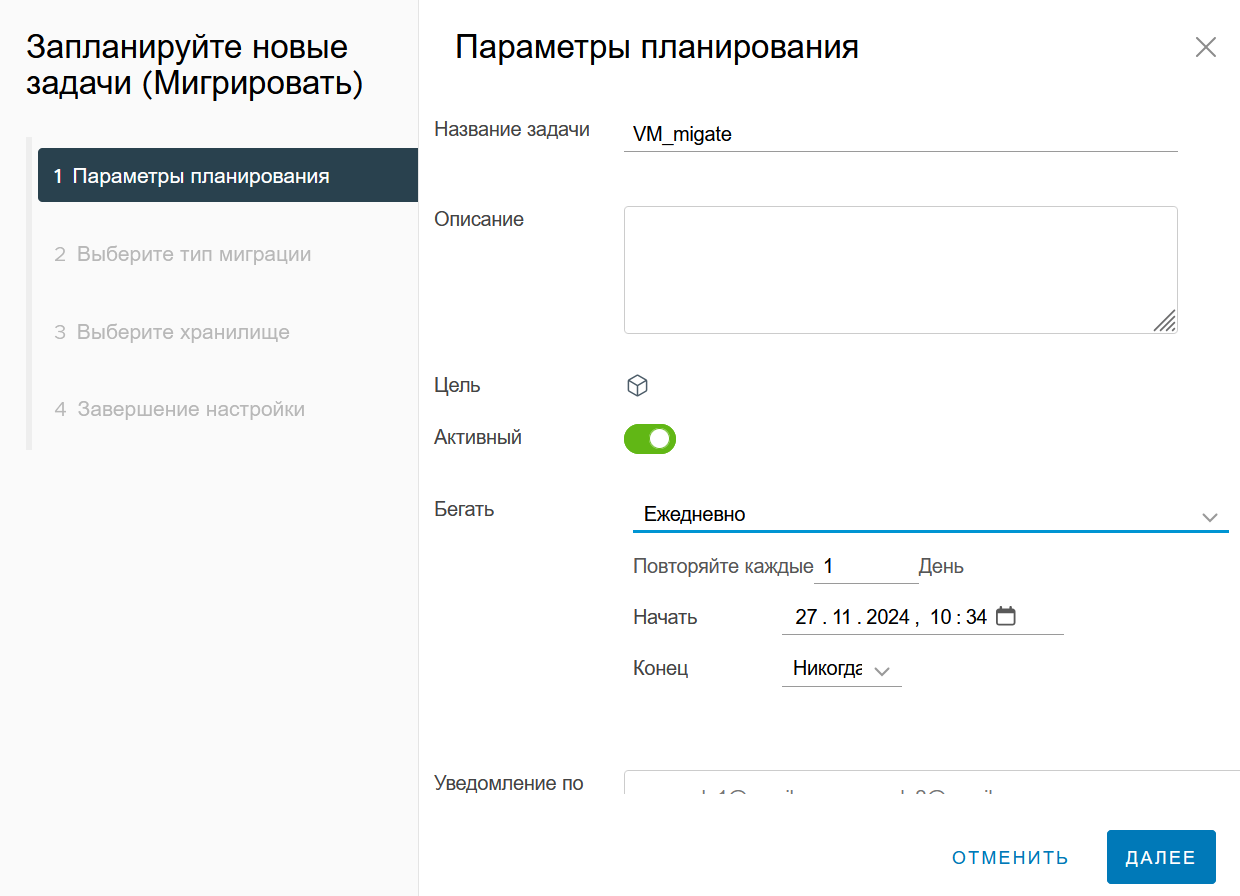

Для запланированной миграции необходимо:

1. Выбрать соответствующее действие в выпадающем списке.
2. Откроется окно создания задачи.
3. Необходимо заполнить поля Название задачи, выставить расписание, с какой частотой будет исполняться задача.
4. Нажать кнопку Далее.

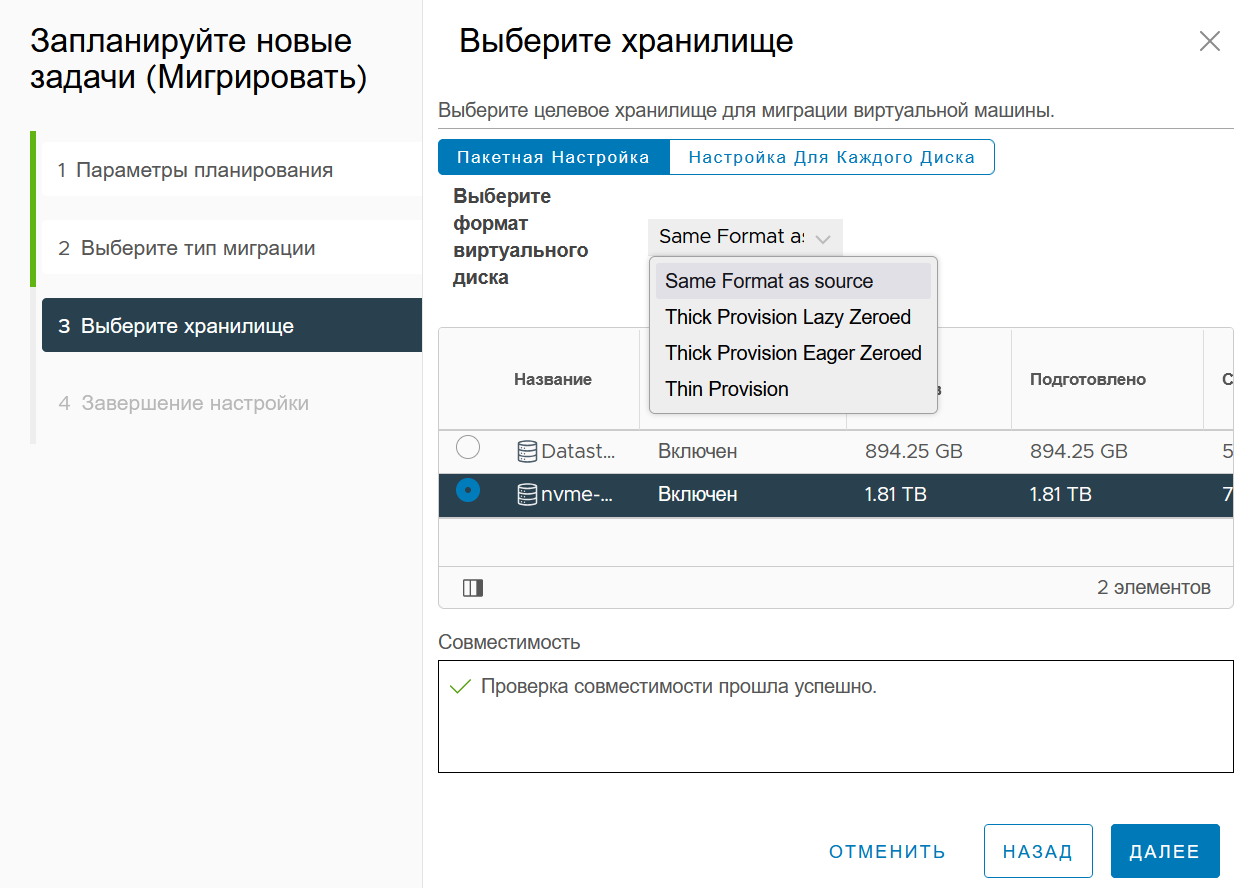

5. Далее необходимо выбрать тип миграции, выбрать хранилище, формат диска. Возможна настройка для каждого диска отдельно.

6. Нажать кнопку Далее.
7. В шаге Завершение настройки можно просмотреть параметры создаваемой задачи.
8. Задача будет отображена в списке задач по расписанию.

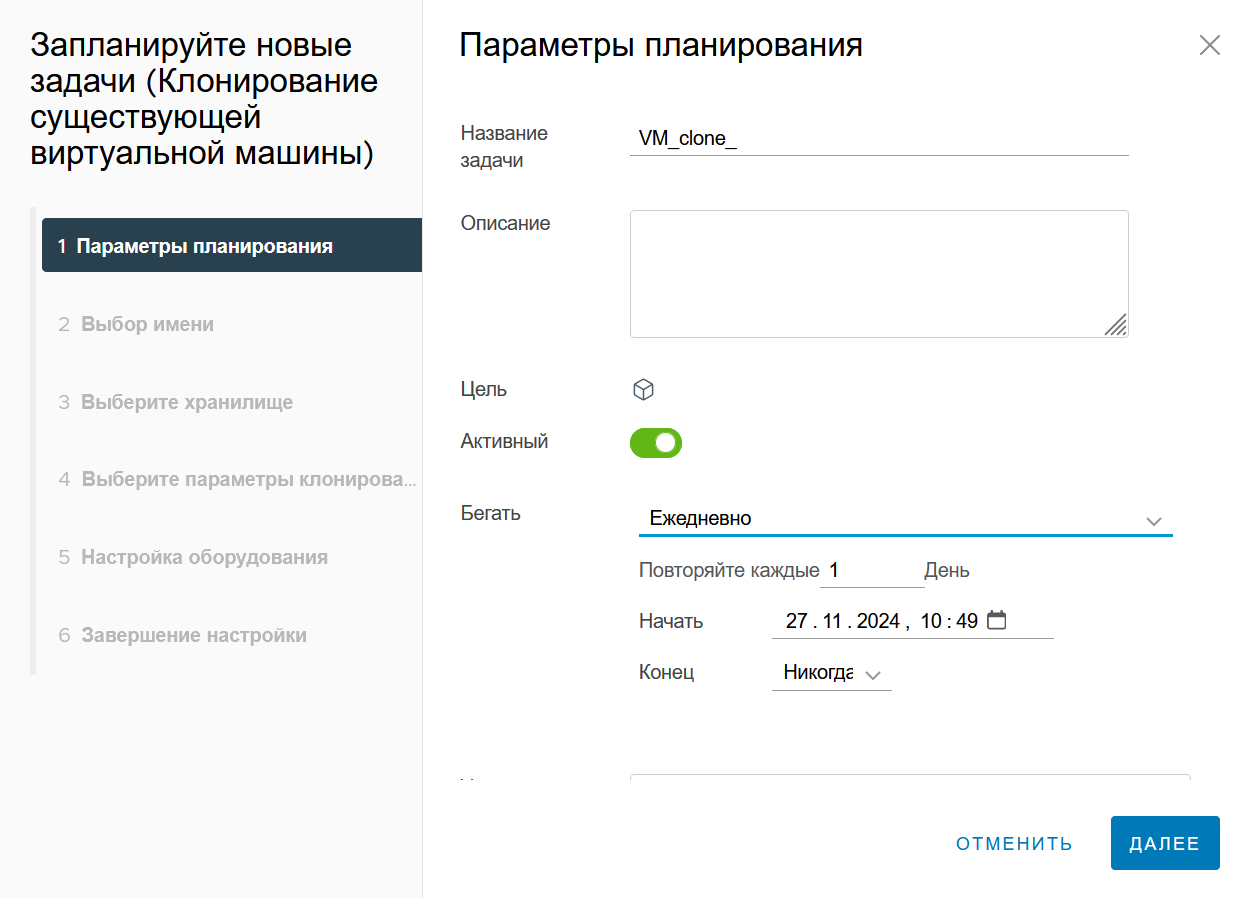

Клонирование ВМ по расписанию

Для запланированной миграции необходимо:

1. Выбрать соответствующее действие в выпадающем списке.
2. Откроется окно создания задачи.
3. Необходимо заполнить поля Название задачи, выставить расписание, с какой частотой будет исполняться задача.
4. Нажать кнопку Далее.

5. Далее необходимо ввести имя ВМ, указать хранилище.

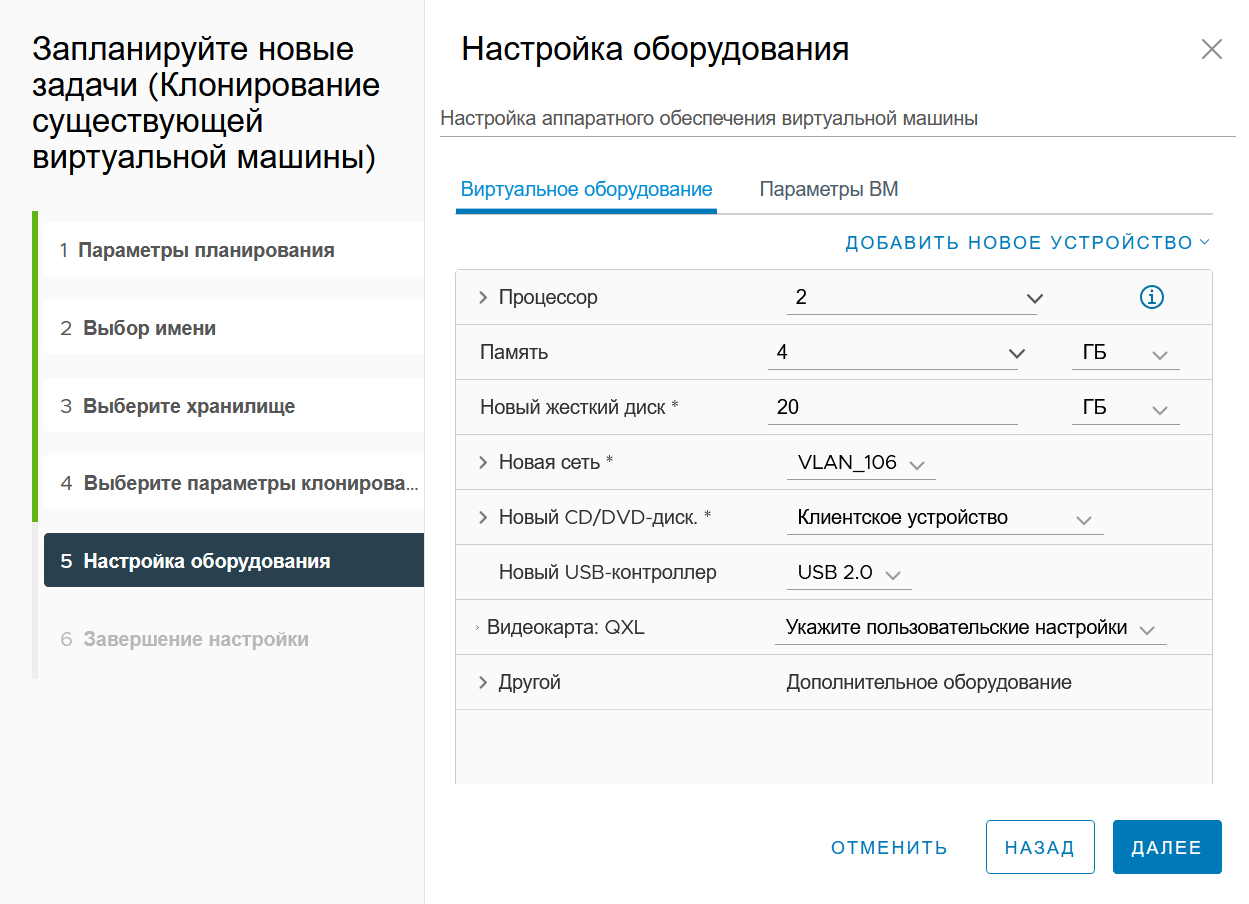

6. В шаге Настройка оборудования необходимо настроить конфигурацию ВМ.

7. В шаге Завершение настройки можно просмотреть параметры создаваемой задачи.

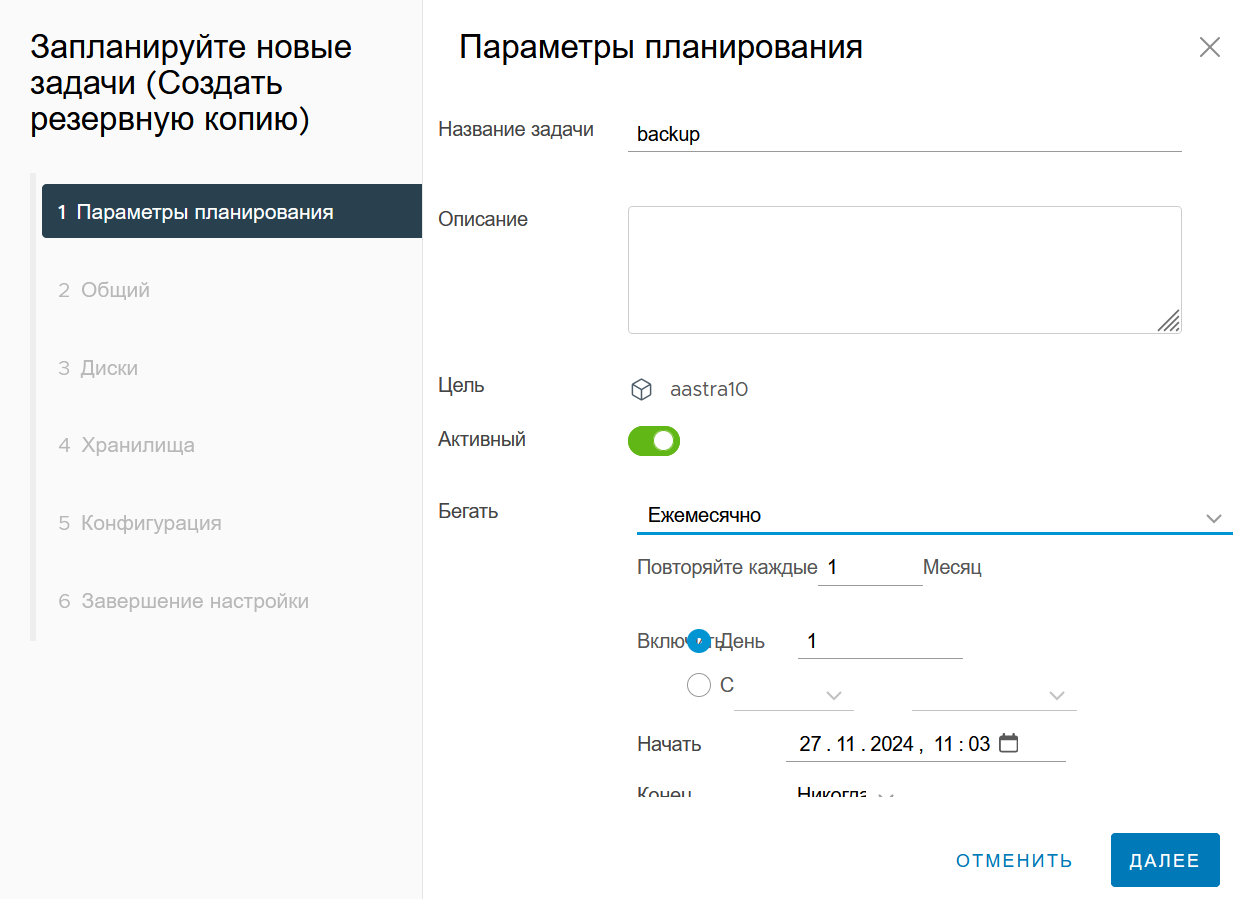

Создание резервной копии по расписанию

Для запланированной миграции необходимо:

1. Выбрать соответствующее действие в выпадающем списке.
2. Откроется окно создания задачи.
3. Необходимо заполнить поля Название задачи, выставить расписание, с какой частотой будет исполняться задача.
4. Нажать кнопку Далее.

5. Необходимо ввести название создаваемой резервной копии.
6. Выбрать диски для копирования.
7. Выбрать хранилище для резервной копии.

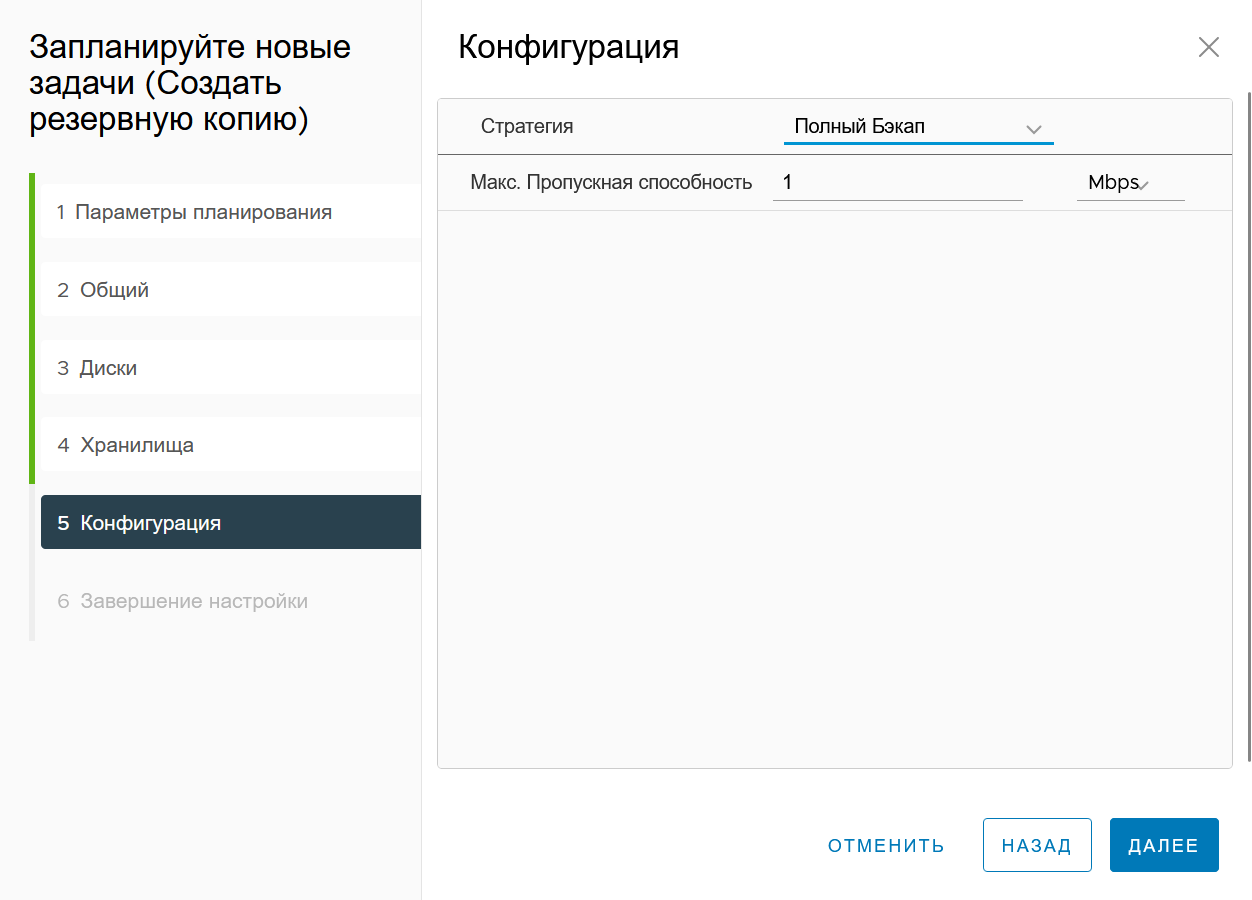

8. Далее необходимо выбрать тип резервной копии.

7. В шаге Завершение настройки можно просмотреть параметры создаваемой задачи.
