Управление iSCSI

Поддержка iSCSI обеспечивает возможность подключения сторонних клиентов к данным, хранящимся в распределённой системе хранения данных (РСХД), посредством стандартного протокола SCSI поверх IP. В рамках данной реализации iSCSI полностью совместим с образами RBD.

Доступ к данным осуществляется по следующей логической цепочке:

Клиент → iSCSI инициатор → iSCSI цель → RBD → Данные.

Настоящий раздел описывает ключевые элементы настройки и эксплуатации iSCSI интерфейса. Дополнительную техническую информацию о протоколе iSCSI можно найти в открытых источниках.

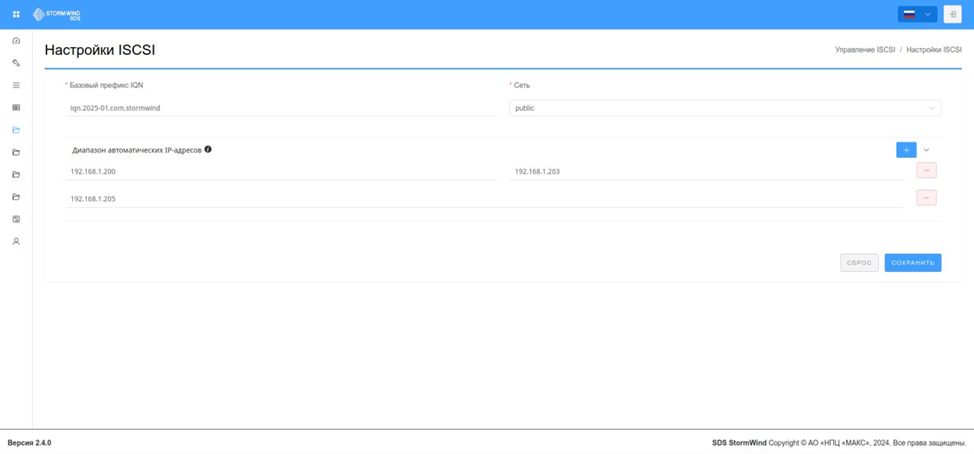

Настройки iSCSI

Перед созданием iSCSI целей необходимо задать параметры работы подсистемы.

Форма содержит следующие поля:

• Базовый префикс IQN — строка, задающая префикс идентификаторов iSCSI целей. Полный идентификатор цели формируется по шаблону <базовый_префикс>:<имя_цели>. Необходимо строго соблюдать формат IQN согласно RFC 3720.
• Сеть — указывается сеть, в рамках которой будет доступен iSCSI. По умолчанию используется публичная сеть.
• Диапазон автоматических IP-адресов — диапазон IP-адресов, используемый для назначения адресов iSCSI порталам. Если при создании портала адрес не указан вручную, он выбирается из данного диапазона. Также система проверяет, что вручную указанный адрес входит в диапазон.

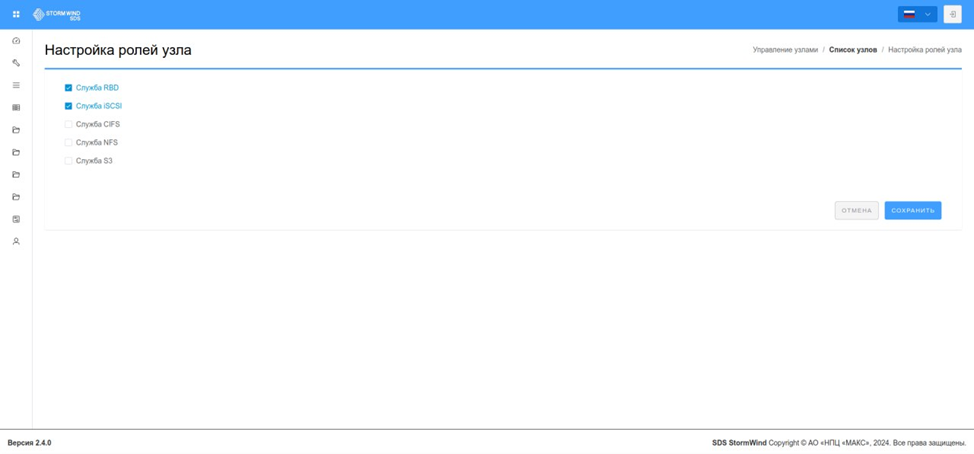

Необходимые службы

Для корректной работы iSCSI необходимо наличие хотя бы одного узла, на котором активированы службы iSCSI и RBD.

Если активирована только служба iSCSI, без RBD, то цели переходят в режим ожидания до подключения требуемого образа RBD. Служба RBD отвечает за монтирование и предоставление доступа к данным, на которые указывает iSCSI цель.

Список iSCSI целей

Список iSCSI целей отображается в табличном виде и содержит следующие столбцы:

• Имя — уникальное имя iSCSI цели.
• Статус — текущее состояние цели (активна / ожидает / ошибка и т. д.).
• WWN — уникальный идентификатор цели (World Wide Name), используемый клиентскими системами при подключении.

Этот список позволяет контролировать текущее состояние и параметры каждой созданной цели iSCSI.

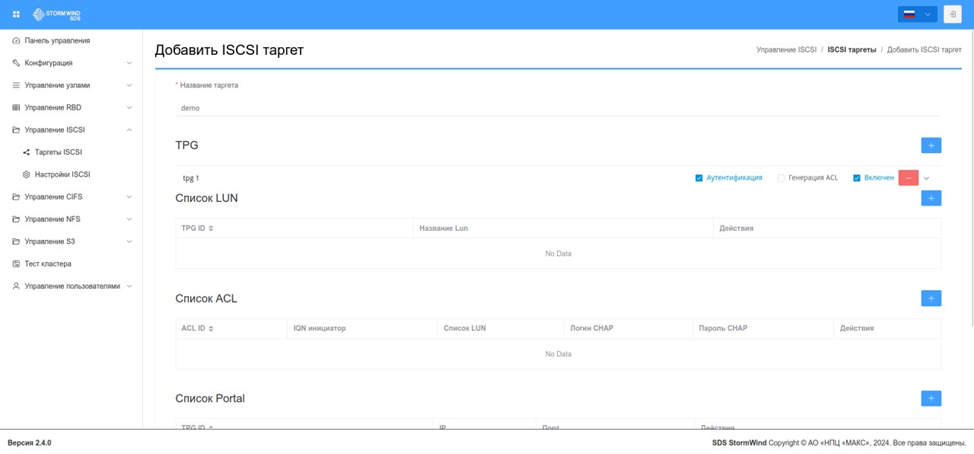

Добавление iSCSI цели

Для настройки новой iSCSI цели в пользовательском интерфейсе предусмотрена форма, содержащая следующие элементы:

• поле для указания имени цели;
• список TPG (Target Portal Group), включающий:
  • список ACL (список допуска инициаторов);
  • список LUN (логических устройств хранения);
  • список порталов подключения.

Примечание:
Все изменения в полях и списках производятся локально в браузере и вступают в силу только после нажатия кнопки Сохранить или Создать.

Название цели

Поле Название таргета служит для задания уникального идентификатора iSCSI цели. Значение должно быть уникальным в пределах всей конфигурации.

Список TPG

Список TPG реализован в виде редактируемого интерфейса. Генерация индексов и имён производится автоматически в соответствии с требованиями протокола iSCSI. Пользователь может добавлять и удалять TPG. Для каждой группы доступны следующие настройки:

• Аутентификация — включает проверку CHAP-паролей для подключений. Все ACL в этом случае должны содержать CHAP-логин и пароль.
• Генерация ACL — активирует автоматическое добавление временных ACL для новых инициаторов. Такие ACL не отображаются в интерфейсе и удаляются после перезапуска цели.
• Включен — включает или отключает доступ к соответствующей TPG.

Список LUN

Представлен таблицей со следующими столбцами:

• ID — уникальный идентификатор логического устройства (присваивается автоматически).
• Название LUN — пользовательское имя устройства.

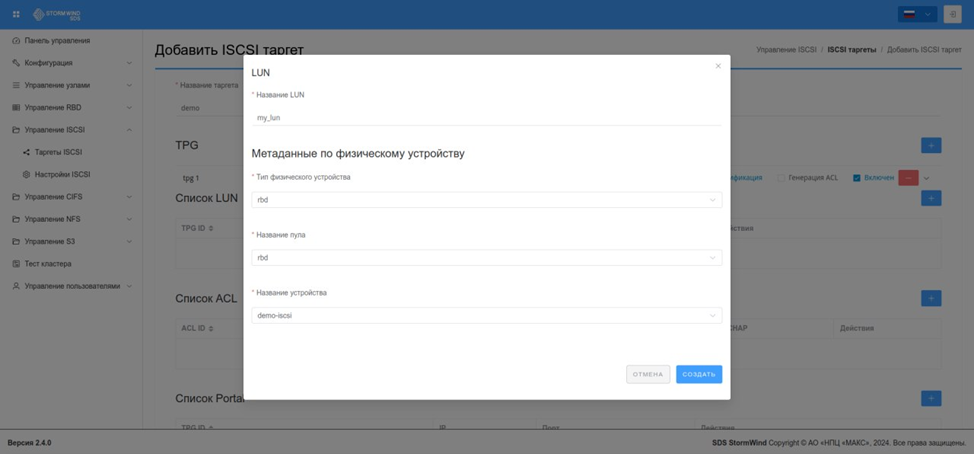

При добавлении LUN отображается форма, содержащая следующие поля:

• Название LUN — уникальное имя внутри TPG;
• Тип физического устройства — в текущей реализации поддерживается только rbd.

При выборе типа rbd становятся доступны дополнительные поля:

• Название пула — пул Ceph, в котором размещён RBD-объект;
• Название устройства — имя RBD, назначаемого данному LUN.

Примечание:
После создания LUN его ID не отображается в интерфейсе и присваивается автоматически при создании iSCSI цели.

Список ACL

Представлен таблицей со следующими полями:

• ID — уникальный идентификатор записи допуска;
• IQN инициатора — строка идентификатора клиента;
• Список LUN — перечень доступных LUN;
• Логин CHAP — логин для аутентификации;
• Пароль CHAP — пароль для аутентификации.

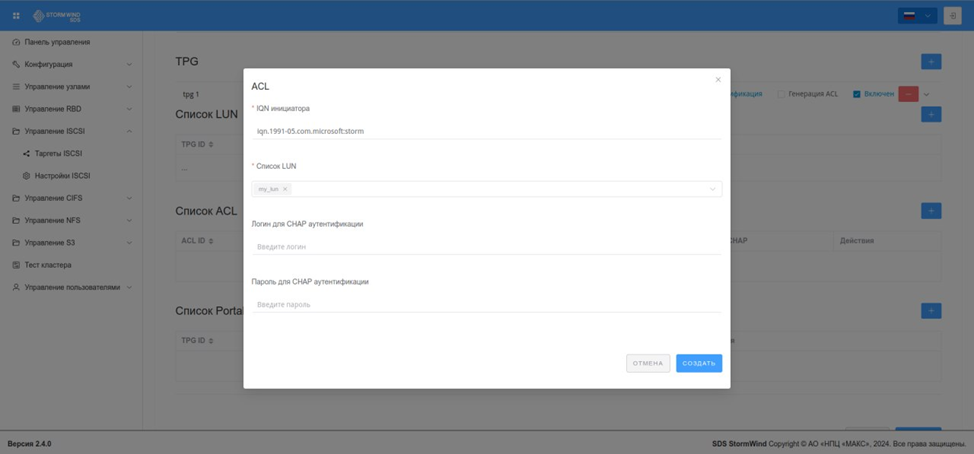

При создании ACL отображается форма со следующими полями:

• IQN инициатора — должен быть заранее известен, например:
  • В Windows — в приложении Инициатор iSCSI во вкладке Конфигурация;
  • В Linux — в файле /etc/iscsi/initiatorname.iscsi.
• Список LUN — выбор из ранее добавленных устройств в рамках того же TPG;
• Логин CHAP и Пароль CHAP — обязательны при включенной аутентификации TPG.

Примечание:
Как и в случае с LUN, ID ACL присваивается автоматически после создания цели.

Список порталов

Представлен таблицей со следующими столбцами:

• ID — уникальный идентификатор портала;
• IP — IP-адрес для подключения;
• Порт — TCP-порт.

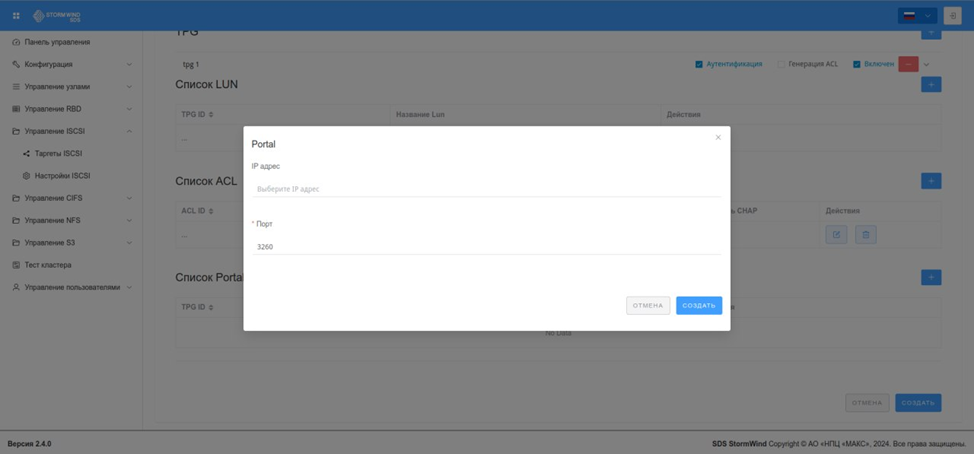

Форма создания портала содержит следующие поля:

• IP адрес — можно оставить пустым, тогда будет выбран первый доступный адрес;
• Порт — по умолчанию используется стандартный порт iSCSI (3260), при необходимости можно указать иной свободный порт.

Примечание:
Идентификатор портала также присваивается автоматически после создания цели.

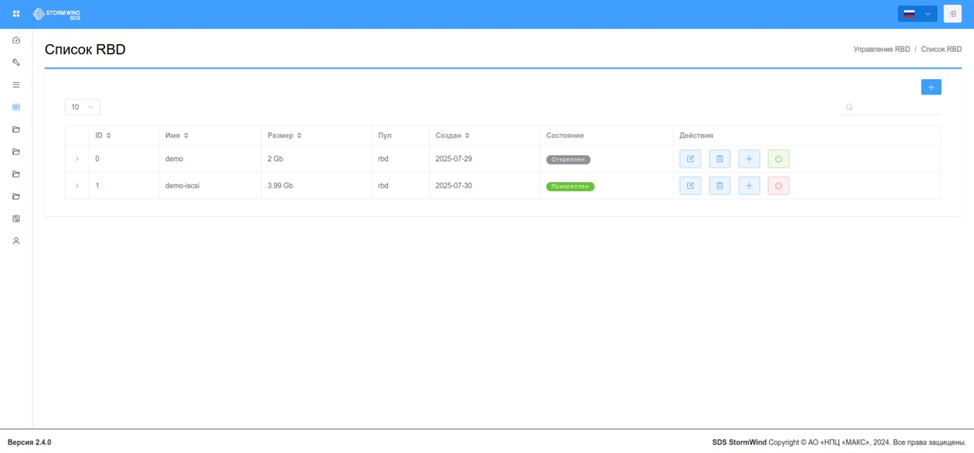

Проверка запуска RBD для iSCSI целей

Перед активацией iSCSI-цели необходимо убедиться, что указанные в LUN-ах RBD подключены.

1. Перейти в список RBD.
2. Проверить, что у требуемых RBD установлен статус «Прикреплен».

Активация iSCSI цели

1. Убедиться, что все необходимые RBD подключены.
2. Открыть карточку iSCSI-цели.
3. Выполнить активацию цели.

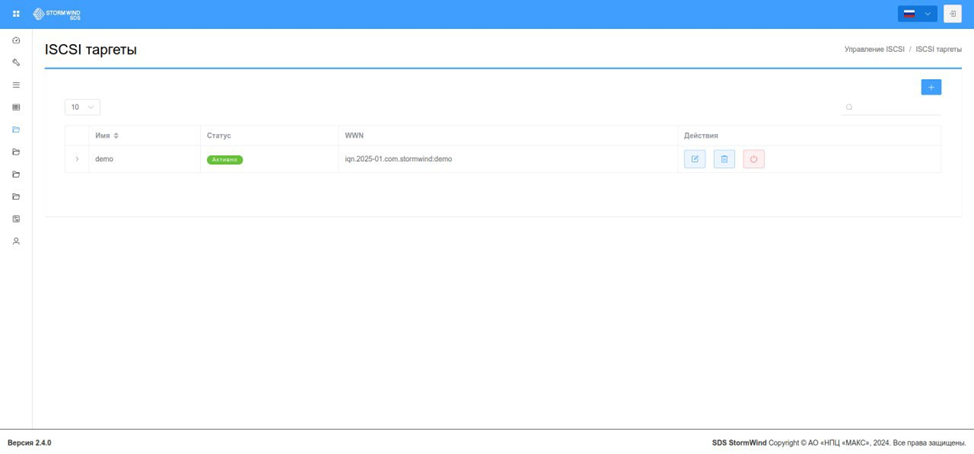

4. Дождаться смены статуса на «Активно».
   • При отсутствии хотя бы одного подключённого RBD, цель перейдёт в статус «Ожидание» и станет недоступной.

Подключение к iSCSI цели в Windows

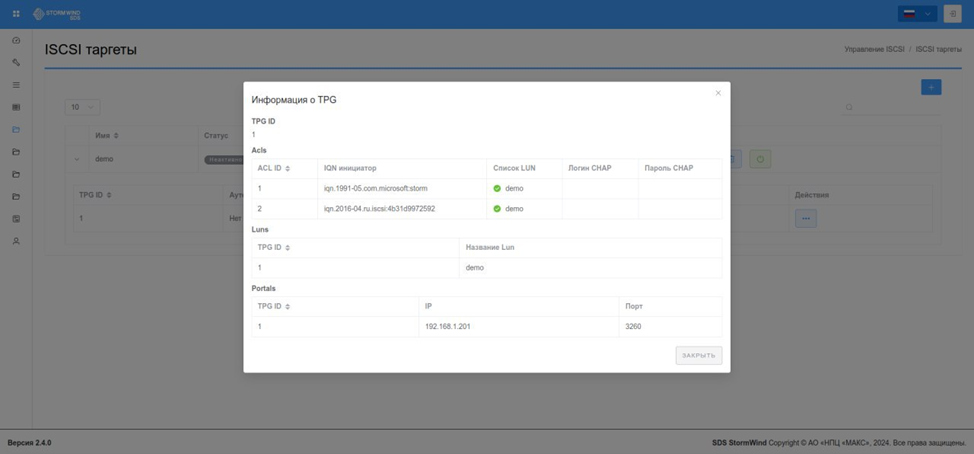

Пример относится к среде Windows Pro. В параметрах iSCSI-цели отключены аутентификация и автоматическая генерация ACL, заданы значения IQN и предоставлен доступ к LUN.

1. Запустить компонент Инициатор iSCSI.

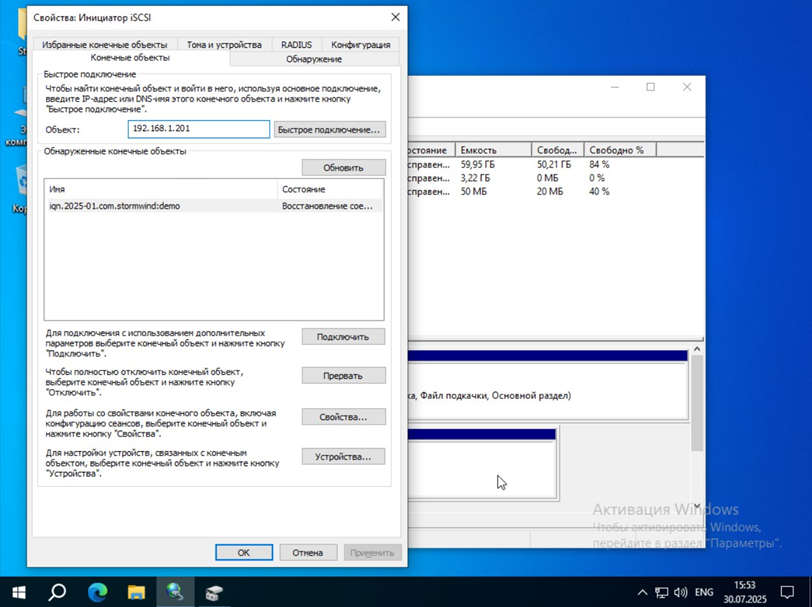

2. Перейти на вкладку Конечные объекты.
3. В поле Объект указать IP-адрес портала.

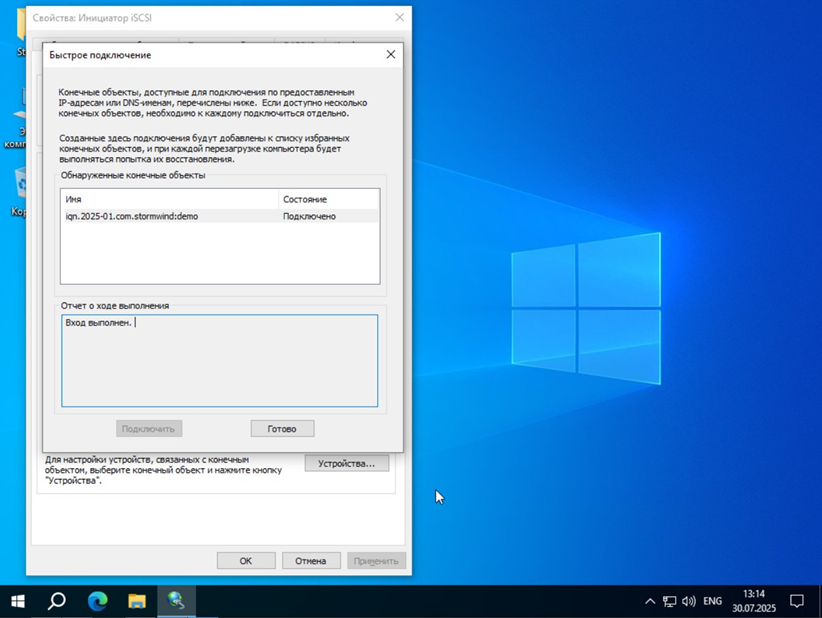

4. Выполнить команду Быстрое подключение….
5. Из списка выбрать требуемую цель.

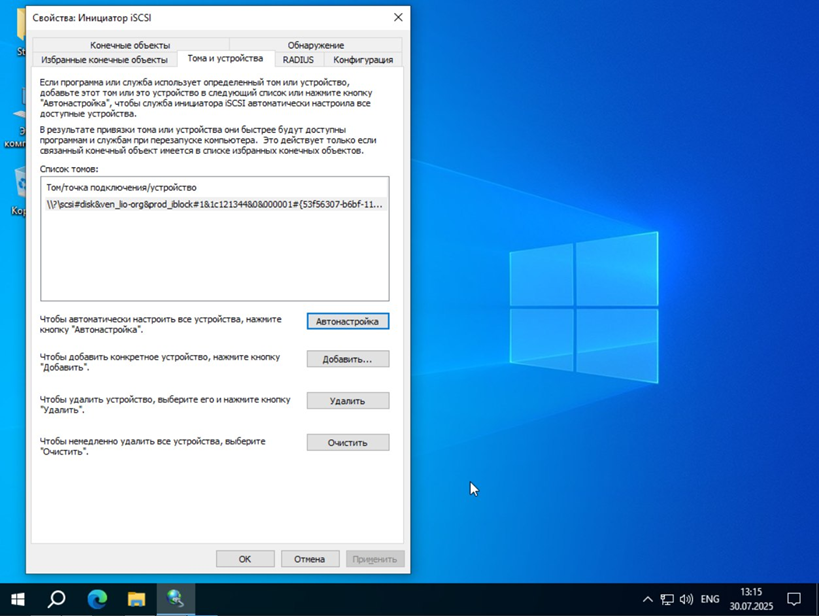

6. Перейти в раздел Тома и устройства.
7. Выполнить команду Автонастройка для подключения доступных LUN.

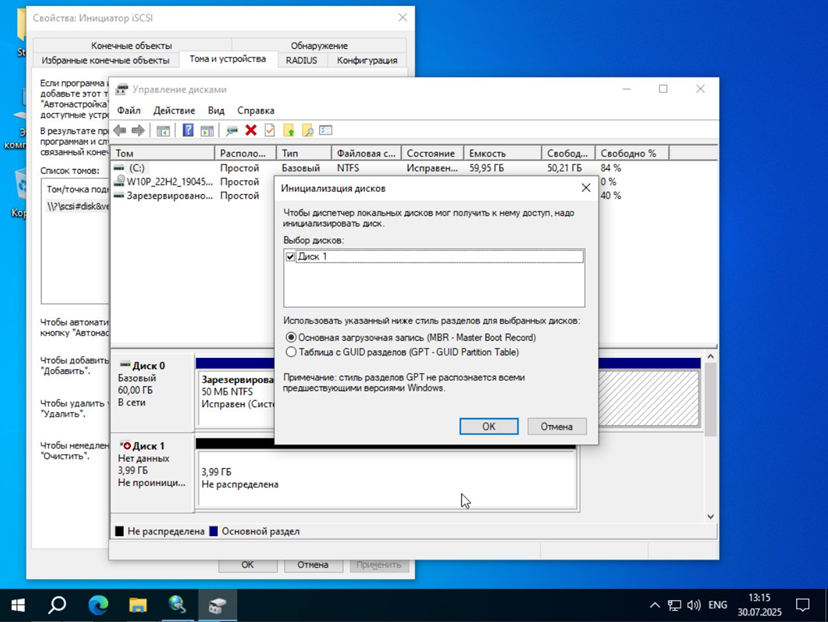

8. Перейти в Управление дисками.
9. Выполнить инициализацию и форматирование подключённого диска.

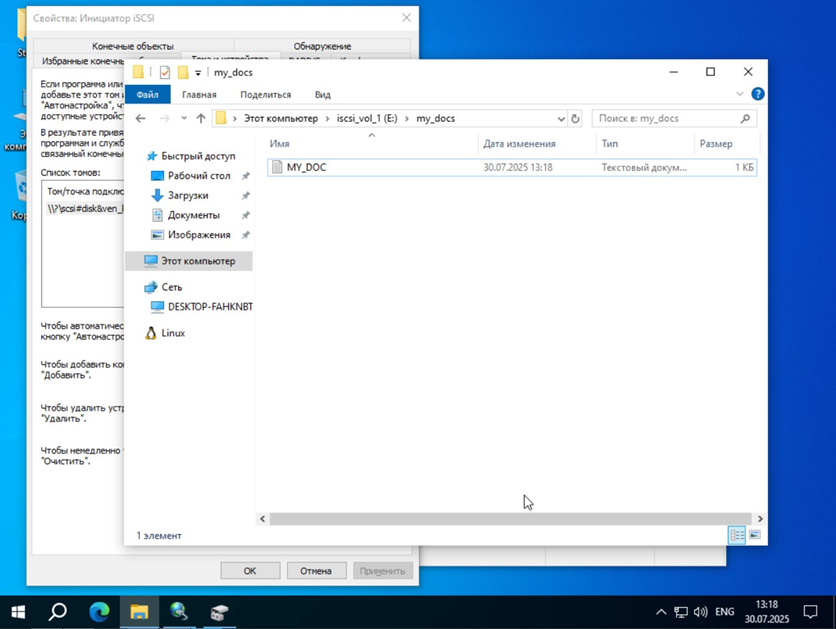

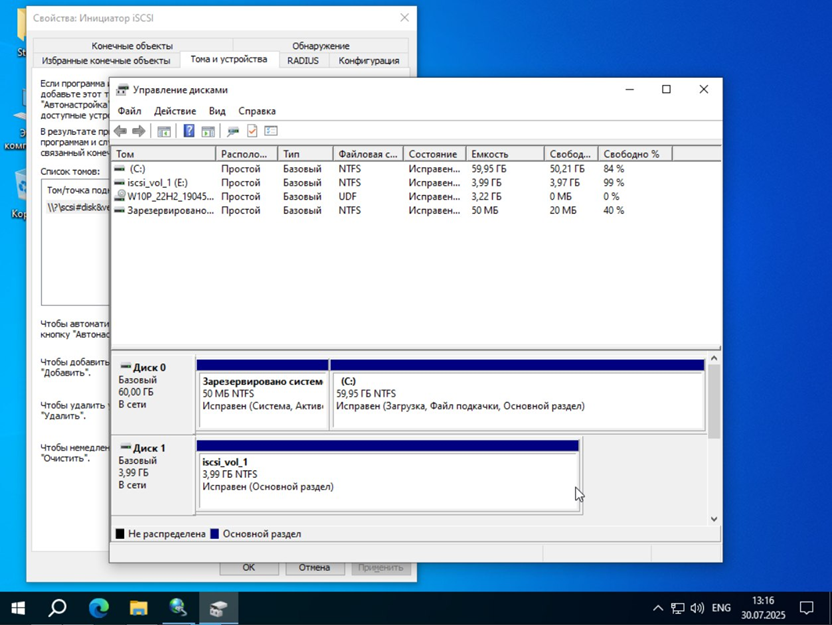

10. Проверить доступность записи.

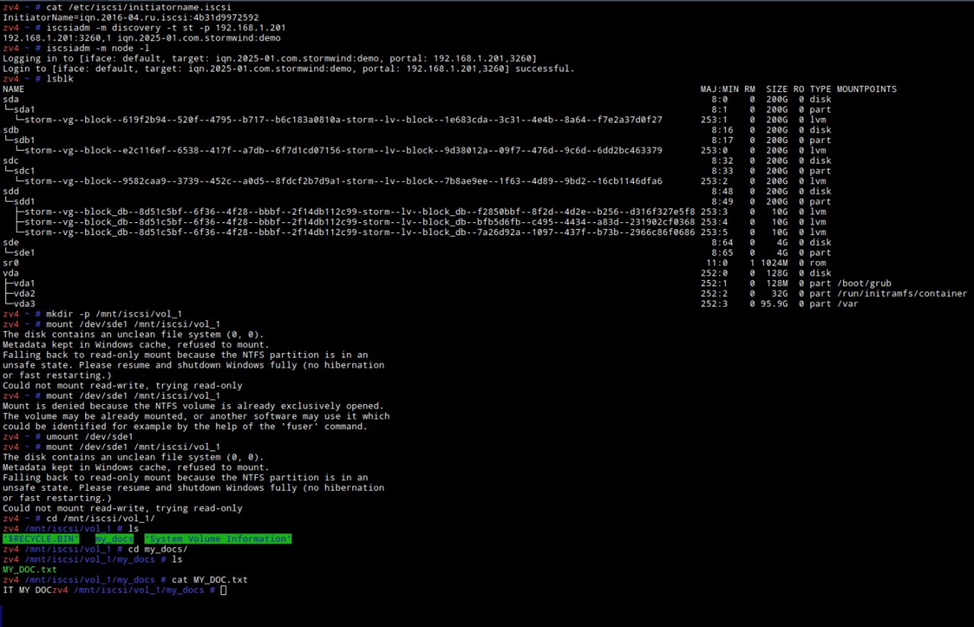

Подключение к iSCSI цели в Linux

Для подключения используется утилита iscsiadm.

1. Выполнить обнаружение iSCSI-целей:

   iscsiadm -m discovery -t st -p 192.168.1.201


2. Подключиться ко всем найденным целям:

   iscsiadm -m node -l


3. Убедиться в наличии нового устройства с помощью lsblk.

Пример отображает диск, ранее отформатированный в среде Windows. В этом случае возможен только режим чтения из-за использования NTFS.

Изменение iSCSI цели

Изменение параметров доступно только при неактивной цели. Изменяемые параметры аналогичны форме создания.

Удаление iSCSI цели

1. При удалении формируется фоновая задача.
2. Цель переходит в статус «Удаление».
3. После завершения операций цель удаляется.
